Einführung
Anwendung
Der Regler dient zur Leistungsregelung von Verdichtern oder Ver-
flüssigern in kleineren Kälteanlagen.
Zwei Ausgänge sind dediziert für einen Digital Scroll Verdichter vor-
gesehen. Die übrigen Verdichter und Lüfter können je nach Bedarf
angeschlossen werden.
Falls die acht Ausgänge des Reglers nicht genügen, können weitere
über ein externes Relaismodul angeschlossen werden.
Vorteile
• Digital Scroll Verdichter Regelung
• Sequenzieller oder zyklischer Betrieb
• Möglichkeit für Saugdruckoptimierung durch Datenfernübertra-
gung
Regelung
Geregelt wird nach Signalen eines Druckmessumformers der
Verdichterregelung und eines Druckmessumformers der Verflüssi-
gerregelung sowie eines Temperaturfühlers für die Lufttemperatur
vor dem Verflüssiger.
• Druckregelung Po (pack)
• Druckregelung Pc (pack / chiller)
• Druckregelung mit variablem Sollwert (Sc3)
Funktionen
• Pulsbreitenmoduliertes Signal zur Regelung eines Digital Scroll
Verdichters
• Relais für Verdichter und Verflüssigerregelung
• Spannungsausgang für Leistungsregelung von Verflüssigern
• Statuseingänge. Ein unterbrochenes Signal zeigt an, dass der
Sicherheitskreis aktiviert ist und der entsprechende Kreis
gestoppt wurde.
• Temperaturüberwachung der Digitalen Scroll Verdichter
• Kontakteingänge zur Anzeige von Alarmen
• Kontakteingänge zur Verschiebung der Sollwerte oder Anzeige
von Alarmen
• Alarmrelais
• Externer Start/Stop der Regelung
• Vorbereitet für Datenfernübertragung
Bedienung
Die Bedienung erfolgt entweder über Datenkommunikation oder
Anschluss an ein Display, Typ EKA 164 oder EKA 165.
Kombinationen

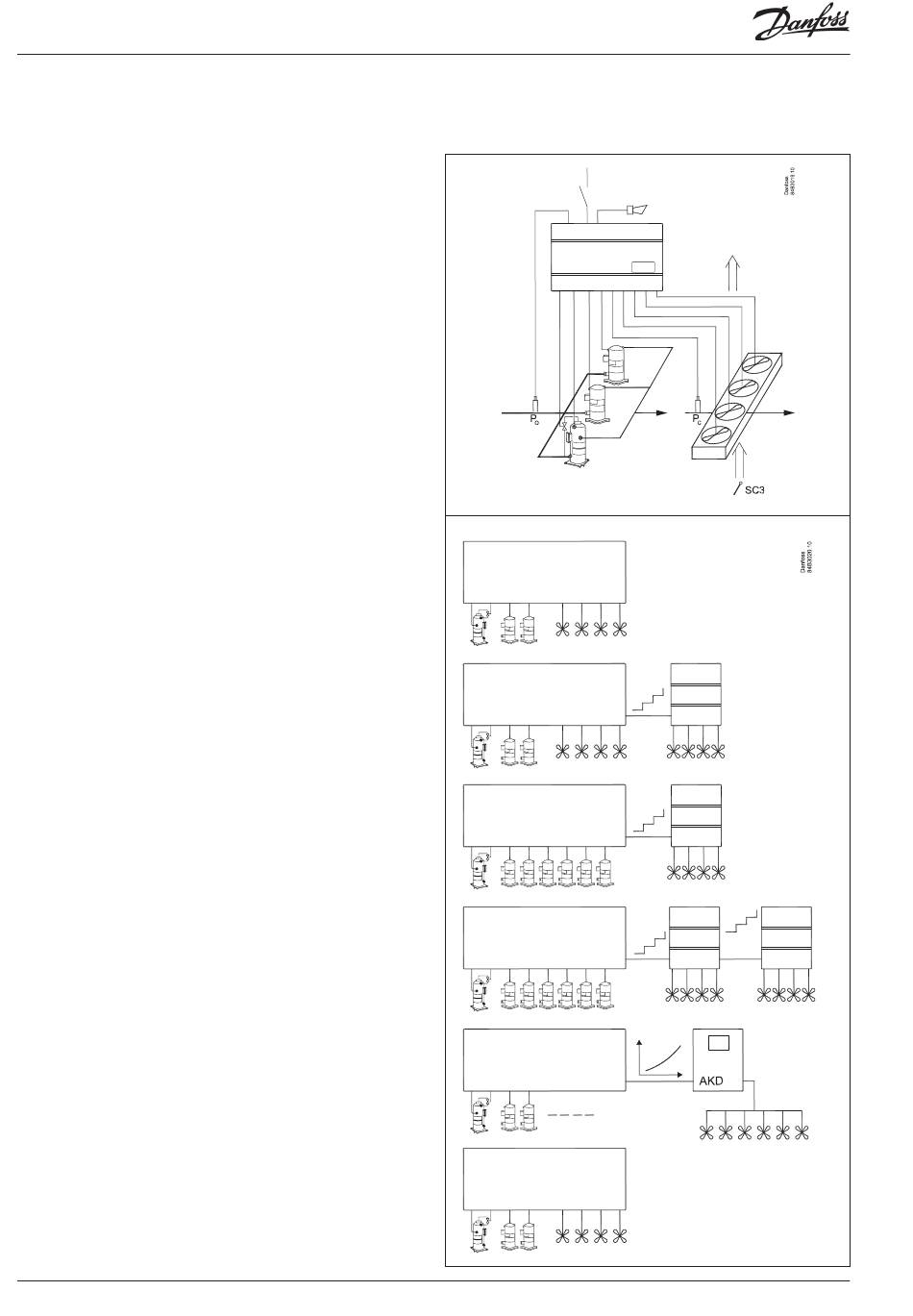

Der Regler verfügt über 10 Relaisausgänge, von denen zwei für
Digital Scroll und zwei andere für Alarmfunktion und für "AKD start/
stop"-Funktion reserviert sind.
Zuerst werden Relais für die Verdichterleistungen beginnend mit
DO1, DO2 usw. belegt. Danach stehen die restlichen Relais bis und
mit DO8 für Lüfter zur Verfügung. Bei zusätzlichem Bedarf können
ein oder zwei Relaismodule, Typ EKC 331, mit insgesamt max. acht
Stufen angeschlossen werden. Das Signal zu diesen Modulen ist
vom Analogausgang des Reglers abzugreifen. Alternativ ist eine
Drehzahlregelung der Lüfter über den analogen Ausgang und
einen Frequenzumrichter möglich.
Kann auf die Alarmfunktion und "AKD start/stop"-Funktion verzich-
tet werden, lassen sich alle 10 Relaisausgänge für Verdichter und
Lüfter (jedoch max. acht Verdichter und max. 8 Lüfter) anwenden.
2
Manual RS8GE103 © Danfoss 11-2011
Verdichter Anschluss ist auf
Seite 11 zu sehen.
