ANSCHLUSS DER FELDKABEL
1.
Um einen Feldnulleiter herzustellen, ein Kabel an eines der beiden Kabel jedes
Regnermagnetventils und Hauptventils (je nach Ausstattung) anschließen.
2.
Ein separates Steuerkabel an die beiden verbleibenden
Magnetventilkabel anschließen. Zur Kennzeichnung am Steuergerät die
Steuerkabel mit der vorgesehenen Stationsnummer markieren.
Vorsicht: Alle Kabelspleiße müssen wasserdicht sein, damit es nicht zu
Kurzschlüssen bzw. Korrosion kommt.
Vorsicht: Die an jede Station anschließbare Maximallast beträgt 12 VA
Wechselstrom (0,5 A). Eine Maximallast (einschließlich des Hauptventils)
von 30 VA Wechselstrom (1,25 A) kann für gleichzeitigen Betrieb
programmiert werden. Bei Überschreitung dieser Grenzwerte kann es zu
Beschädigungen am Steuergerät kommen.
3.
Die Feldkabel durch die 38-mm (1 1/2 Zoll) große Öffnung in das
Gehäuse des Steuergeräts führen. Etwa 13-mm (1/2 Zoll) der Isolierung
von den Kabelenden entfernen.
4.
Den Feldnulleiter an einen der drei verfügbaren Ventilnullanschlüsse
anschließen (mit "VC" gekennzeichnet).
5.
Die einzelnen Ventilsteuerkabel werden wie in Abbildung 6 dargestellt
an den entsprechenden Anschluß der Stationsnummer angeschlossen
und sorgfältig befestigt. Wenn ein wahlweises Hauptventil installiert
wird, muß dessen Steuerkabel an das Terminal mit der Aufschrift "MV"
angeschlossen werden. Alle Schrauben sorgfältig festziehen.

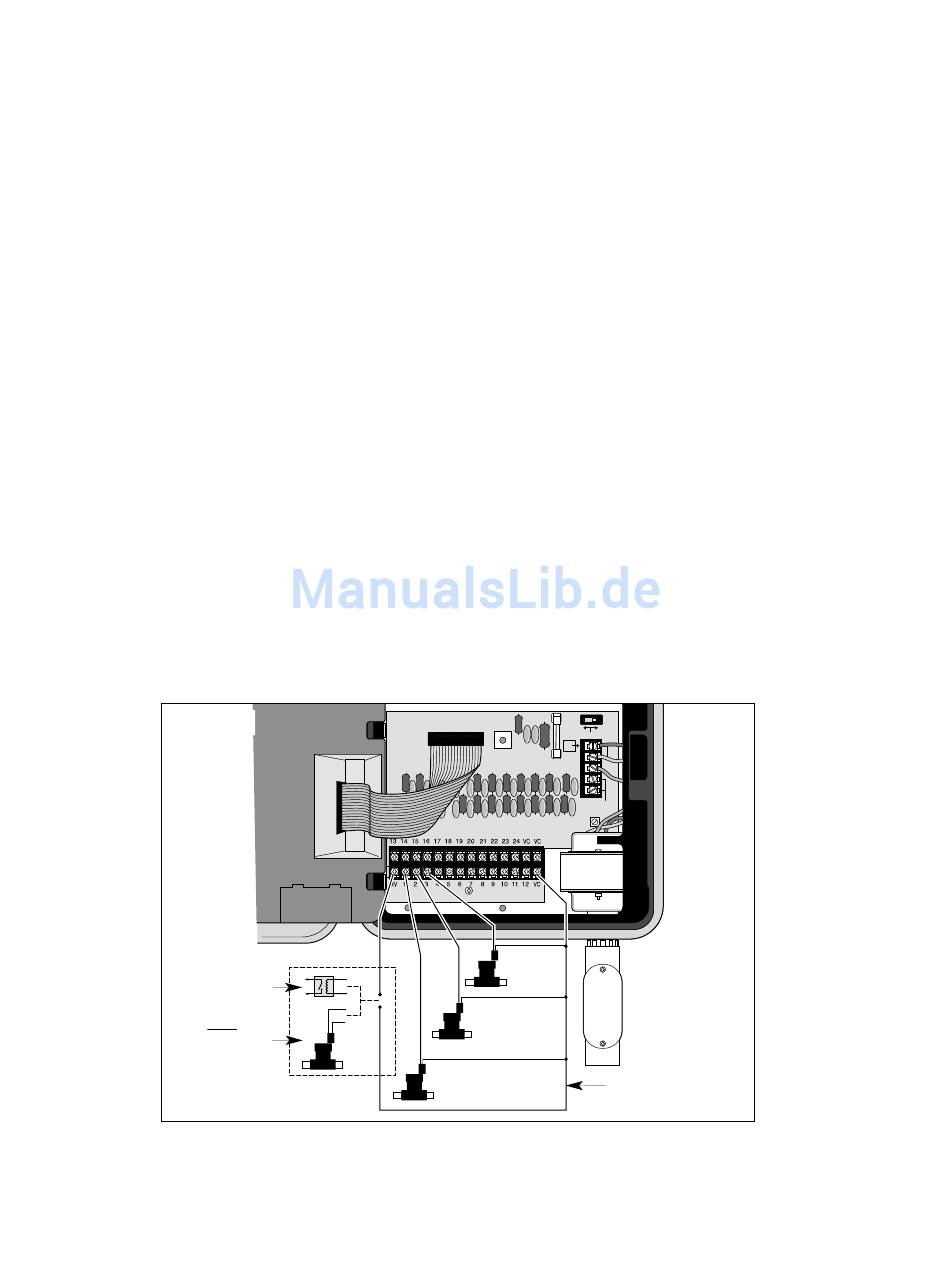

Abbildung 6
Pumpenstart-
relais
oder
Hauptventil
Installation
ACTIVE
BYPASS
SENSOR
VALVE
TEST
24V
AC
G
N
D
SENSOR
EARTH
GND
Ventil
Station 3
Ventil
Station 2
Ventil
Station 1
Feldnulleiter
21
