BEFESTIGUNG DES STEUERGERÄTS
INNENMODELL
1. Die Befestigungsschablone (mitgeliefert) an die Wand halten und
die Anzeige des Steuergeräts (auf der Schablone gekennzeichnet)
in Augenhöhe oder etwas darunter positionieren. Mit einer
kleinen Stanze oder einem Nagel die obere und untere Mittellinie
der Befestigungslöcher und, zur wahlweisen zusätzlichen
Absicherung des Gehäuses, die unteren Zusatzlöcher markieren.
2. Vorbohrlöcher mindestens 32 mm tief in die Wand bohren. Dabei
einen 2,5-mm-Bohrer (3/32 Zoll) für die Wandsäule und einen
6,5-mm-Bohrer (1/4 Zoll) für das Mauerwerk verwenden.
3. Bei Mauerwerkinstallationen Kunststoffdübel in die Vorbohrlöcher
stecken.
4.
Eine 1-Zoll-Kreuzschlitzschraube (Nr. 10 x 1) in das obere Loch
schrauben und einen ca. 6 mm langen Schaft herausragen lassen.
5.
Die Tür des Gehäuses öffnen und das Steuermodul herausdrehen, indem
die Entriegelung hineingedrückt wird.
6.
Das Steuergerät mit Hilfe der Schlüssellochaussparung an die Wand
hängen. Dabei darauf achten, daß der Schraubenschaft in den oberen,
engen Teil des „Schlüssellochs" geschoben wird. Das Steuergerät
waagerecht ausrichten und die Schrauben anziehen.
7.
Die untere(n) Schraube(n) installieren.
8
Die Drahtanschlüsse auf Seite 21-23 fortsetzen.
9.
Nach den Drahtanschlüssen das Transformatorkabel in das Steuergerät
leiten und die beiden Drähte
an der mit 24 VAC
beschrifteten Schraube
anschließen.
10. Den Transformator an eine
Steckdose anschließen.
Installation

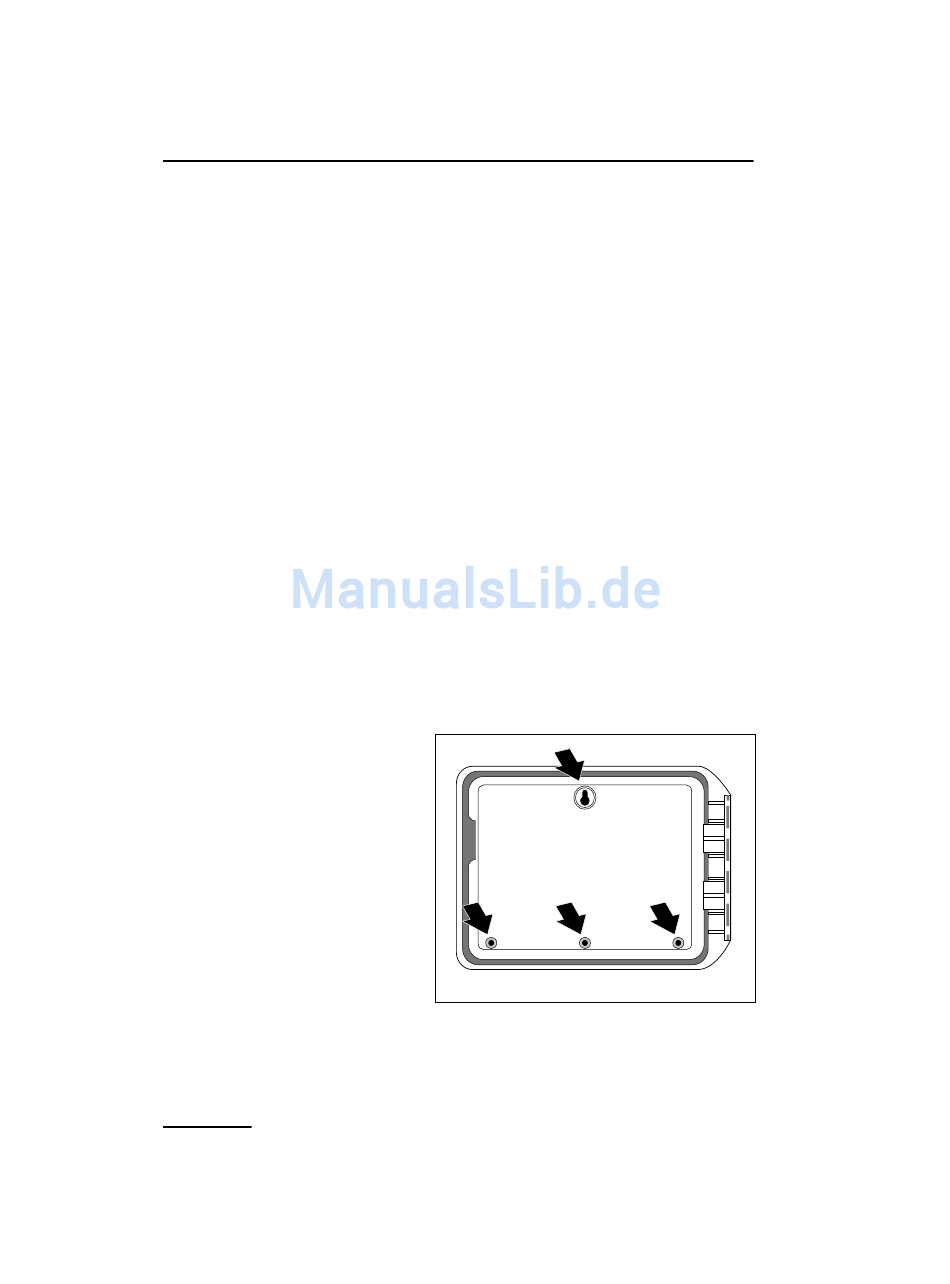

Abbildung 4
Innenmodell
19
