ANSCHLUSS EINES PUMPENSTARTRELAIS
Soll eine Pumpe vom Steuergerät betrieben werden, muß ein kompatibles
Relais verwendet werden. Die Relaisspule wird an den Anschluß des
Hauptventils (MV) angeschlossen und muß eine Spannung von 24 V
Wechselstrom bei maximal 0,5 A aufweisen. Die Kontakte des Relais werden
an den Pumpenstartanschluß angeschlossen und müssen mit den elektrischen
Bestimmungen der jeweiligen Pumpe übereinstimmen.
Hinweis: Bei größeren Pumpen sind u.U. Entstörungsgeräte zwischen den
Relaiskontakten erforderlich.
Vorsicht: Den Hauptventilausgangsanschluß nicht direkt an den
Pumpenstartanschluß anschließen, da dadurch das Steuergerät beschädigt
wird.
Um das Pumpenstartrelais anzuschließen:
1.
Den Hauptventilanschluß (MV) mit dem einen Ende der Relaisspule
verbinden.
2.
Das andere Ende der Relaisspule mit dem Ventilanschluß (VC)
verbinden. Siehe Abbildung 6 und 7.

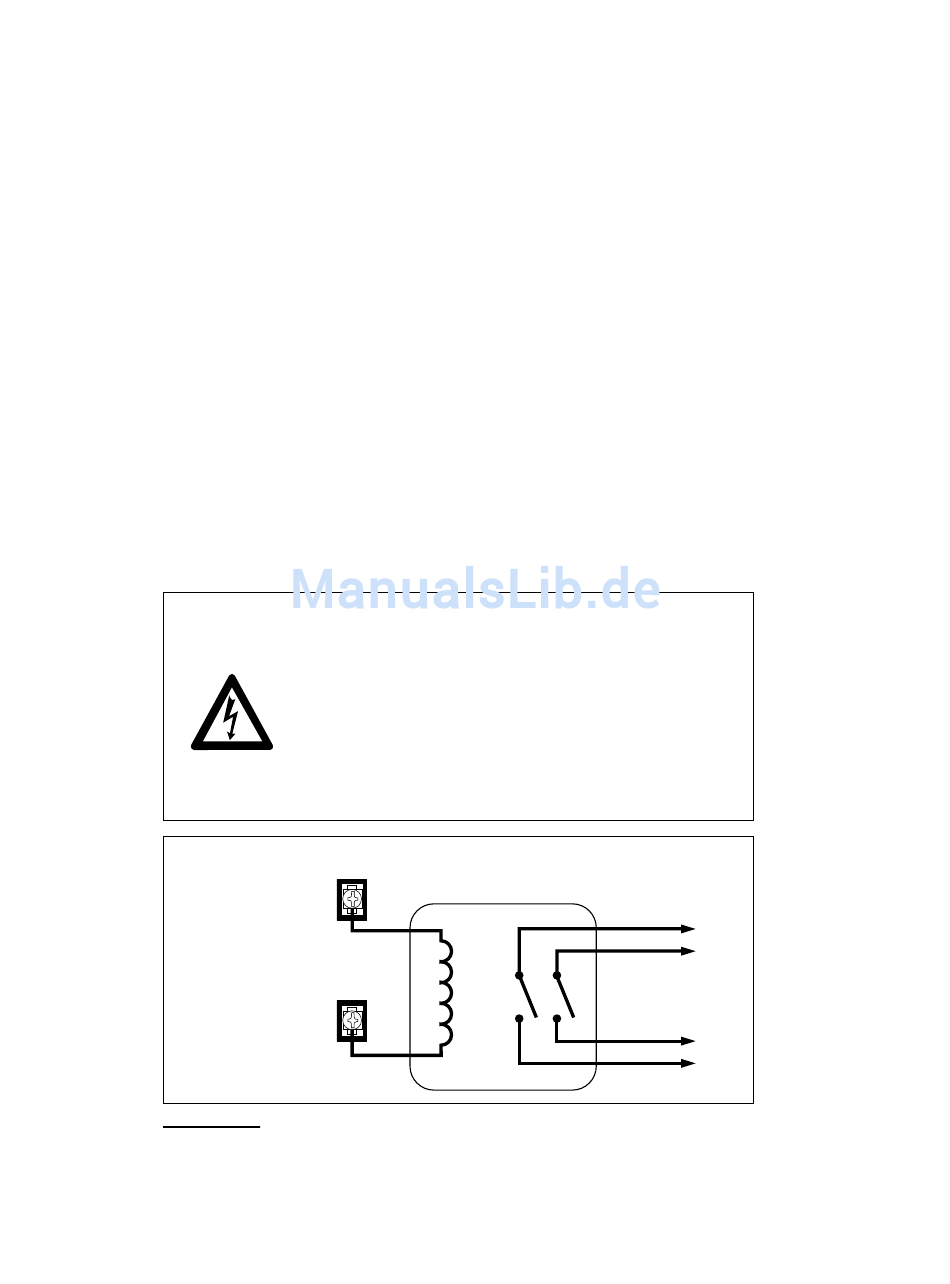

Abbildung 7
Hauptventilanschluß
(MV)
Ventilanschluß
(VC)
Installation
22
WARNUNG
Der ordnungsgemäße Anschluß von Pumpe und
Relaiskontakten richtet sich nach der Pumpenkonfiguration
und schließt u.U. den Umgang mit HOCHSPANNUNG
ein. Diese Verbindung nur von einem autorisierten
Fachmann und in Übereinstimmung mit den örtlichen und
nationalen Vorschriften sowie den Anweisungen des
Pumpenherstellers vornehmen lassen.
zum
Pumpenstarter
