ANSCHLUSS EINES REGENSCHALTERSENSORS
Der Total Control kann mit einem stromlos geschlossenen Regensensor bzw.
"Regenschalter" verwendet werden. (Näheres zum Regenschalter siehe auf
Seite 7.)
Um den Regenschaltersensor anzuschließen:
1.
Die beiden Kabel vom Sensor durch
die Öffnung der Feldkabel in das
Gehäuse führen.
2.
Die Kabel in beliebiger Reihenfolge
mit dem Anschluß "
verbinden. Siehe Abbildung 8.
Hinweis: Näheres finden
Sie in der dem Sensor beiliegenden
Installation-sanleitung.
HERSTELLUNG EINES ERDUNGSANSCHLUSSES
Unter einer Stromspitze versteht man eine plötzliche Spannungserhöhung in
der Hauptstromleitung, auf die häufig ein Spannungsabfall folgt, da die an die
Hauptstromleitung angeschlossenen Geräte versuchen, den Anwenderbereich
zu schützen. Die häufigste Ursache einer solchen Spannungserhöhung, die zur
Beschädigung des Steuergeräts führen kann, ist ein Blitzeinschlag in das
Leistungsgitter. *In die Platine des Total Control ist ein Schaltungsschutz
eingebaut, durch den eine mögliche Beschädigung des Geräts aufgrund einer
derartigen Spannungserhöhung reduziert wird, indem diese Spannung in die
Erde abgeleitet wird. Es ist deshalb bei der Installation von äußerster
Wichtigkeit, daß das Steuergerät ordnungsgemäß geerdet wird, besonders,
wenn es in einer Gegend mit häufigen Gewitterstürmen aufgestellt wird.
*Hinweis: Die internationalen Total-Control-Geräte werden ohne Schutz
gegen Spannungsstöße hergestellt. Wenn ein derartiger Schutz benötigt wird,
wenden Sie sich bitte an Ihren Irritrol Systems-Händler.
Vorsicht: Der eingebaute Schaltungsschutz schützt den Stromkreis des
Steuergeräts nur dann effektiv vor Stromspitzen, wenn ein
ordnungsgemäßer Erdungsanschluß hergestellt wurde.
Um einen Erdungsanschluß herzustellen:
1.
Einen 2,0-1,0-mm
2
starken Kupfervolldraht so direkt wie möglich vom
mit "
" bezeichneten Zapfen auf der Klemmplatine des
EARTH GND
Steuergeräts (siehe Nr. 21 auf Seite 3) zu einem geeigneten
Erdungsgegenstand, wie etwa ein Wasserrohr aus Metall (nicht
Kunststoff) oder einen kupferüberzogenen Erdungsstab, führen.
2.
Den freiliegenden Draht sicher an das Rohr oder den Stab klemmen.
Sicherstellen, daß die Kontaktstelle nicht schmutzig oder korrodiert ist.
Installation

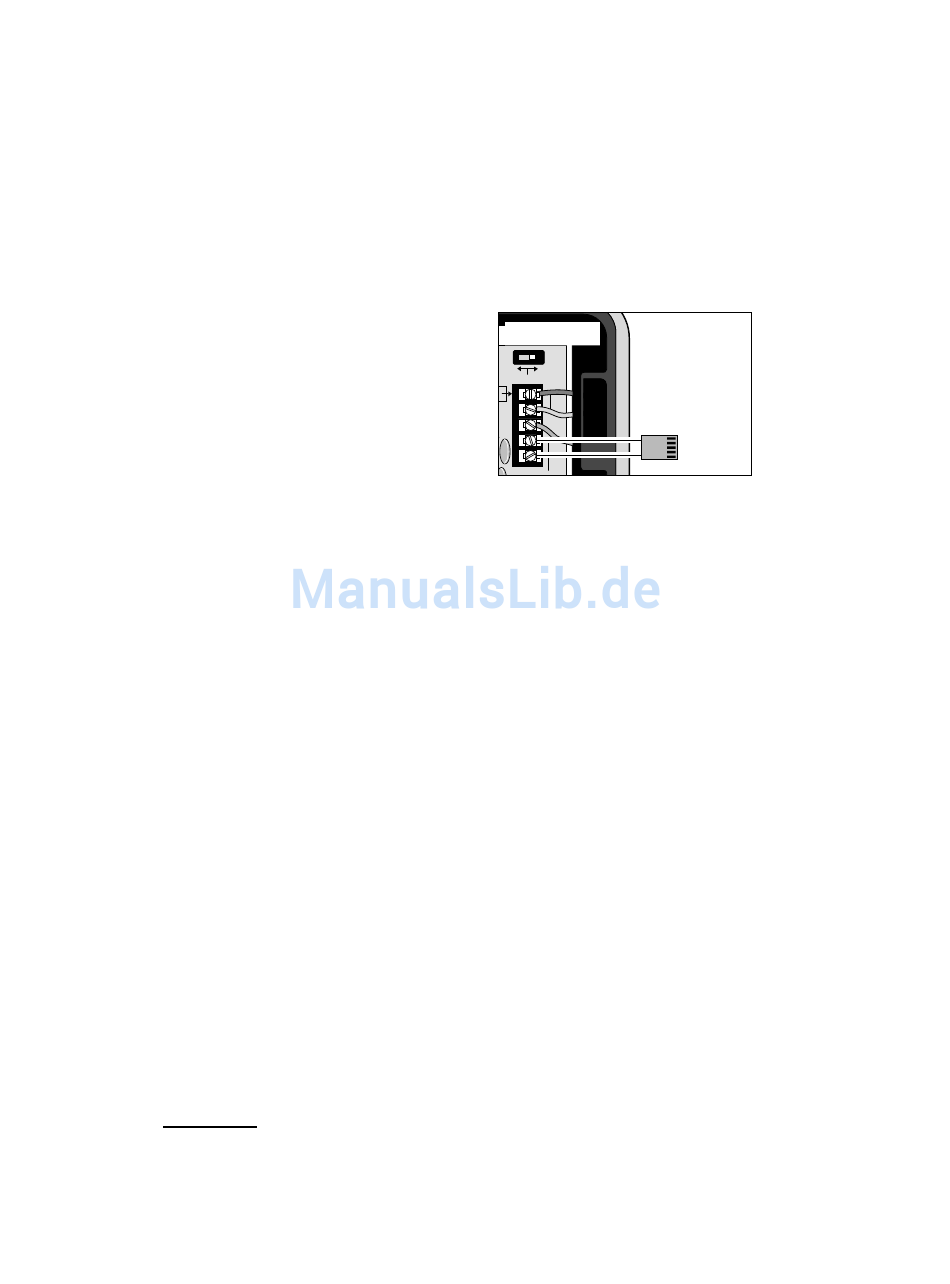

Abbildung 8
ACTIVE
SENSOR
VE
ST
"
SENSOR
BYPASS
stromlos
geschlossener
24V
AC
Regenschaltersensor
G
N
D
SENSOR
23
