BEFESTIGUNG DES STEUERGERÄTS
AUßENMODELL
1. Die Befestigungsschablone (mitgeliefert) an die Wand halten und
die Anzeige des Steuergeräts (auf der Schablone gekennzeichnet)
in Augenhöhe oder etwas darunter positionieren. Mit einer
kleinen Stanze oder einem Nagel die obere und untere Mittellinie
der Befestigungslöcher und, zur wahlweisen zusätzlichen
Absicherung des Gehäuses, die unteren Zusatzlöcher markieren.
2. Vorbohrlöcher mindestens 32 mm tief in die Wand bohren. Dabei
einen 2,5-mm-Bohrer (3/32 Zoll) für die Wandsäule und einen
6,5-mm-Bohrer (1/4 Zoll) für das Mauerwerk verwenden.
3. Bei Mauerwerkinstallationen Kunststoffdübel in die Vorbohrlöcher
stecken.
4.
Die Tür des Gehäuses öffnen und das Steuermodul herausdrehen, indem
die Entriegelung hineingedrückt wird.
5.
Wenn Gehäusetür und Steuermodul geöffnet sind, das Steuergerät
umdrehen, so daß es mit der Vorderseite auf einer sauberen glatten
Arbeitsfläche aufliegt.
6.

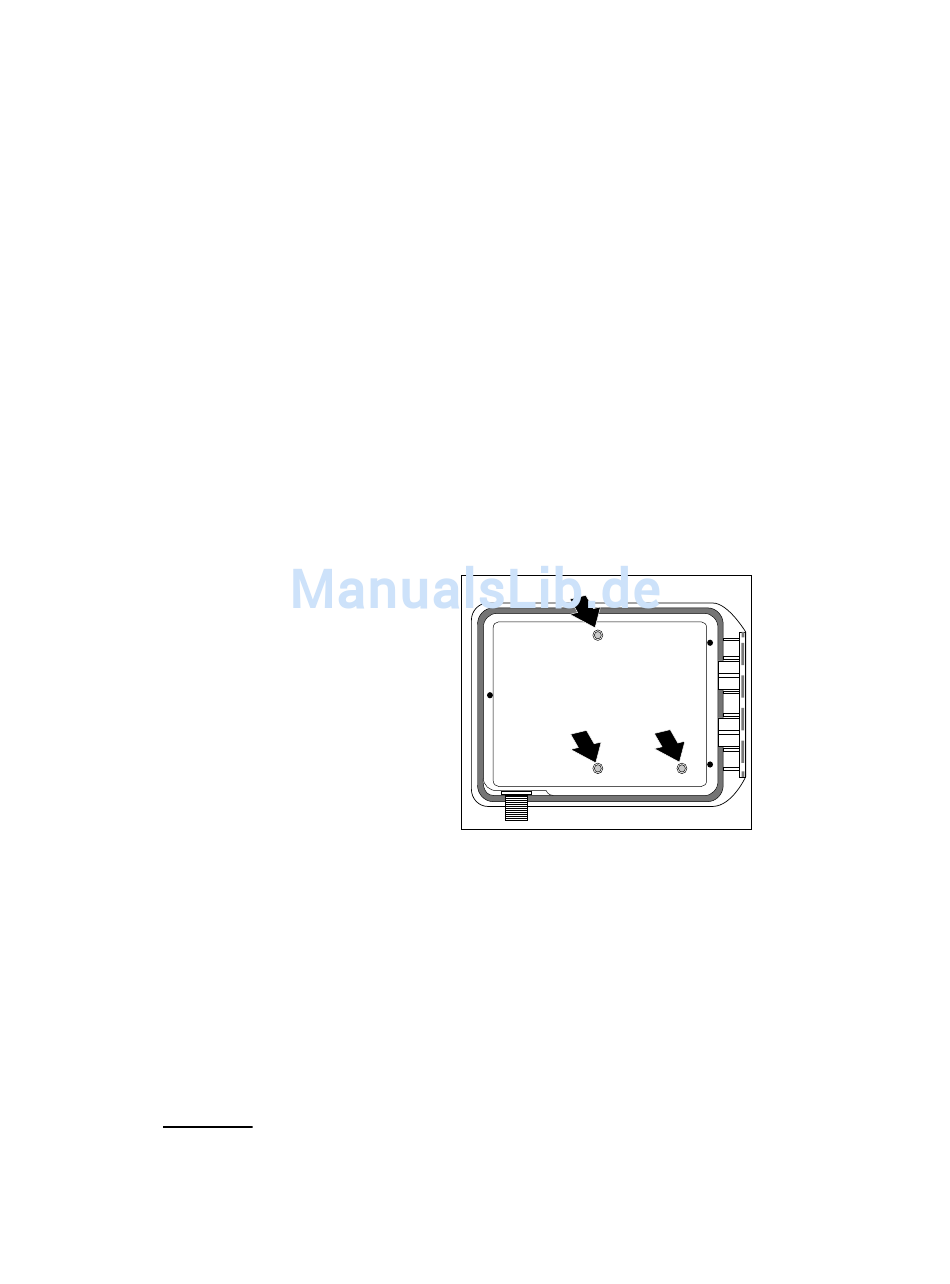

Mit einem 5-mm-Bohrer (3/16
Zoll) vorsichtig in der Mitte der
Markierungen die
Befestigungslöcher auf der
Rückseite des Gehäuses bohren.
Siehe Abbildung 5.
7.
Die Befestigungslöcher des
Gehäuses nach den
Vorbohrlöchern in der Wand
ausrichten. Das Gehäuse nach
den 1-Zoll-Kreuzschlitzschrauben
(Nr. 10 x 1) sicher an der Wand
festschrauben.
INSTALLATION DER KABELROHRE
Hinweis: Elektrische Kabelrohre und Adapter sind nicht im Lieferumfang des
Steuergeräts inbegriffen, sind aber u.U. zur Installation an Ihrem Wohnort
vorgeschrieben. Machen Sie sich mit den örtlichen elektrischen Bestimmungen
vertraut, und installieren Sie die Kabelrohre wie vorgeschrieben.
1.
Für Stromkabel des Außensteuergeräts ein gewundenes Kabelrohr an den
1/2-Zoll-NPT-Nippel der Transformatoreinheit installieren. Vom
Kabelrohr ein elektrisches Leitungsrohr an den Verbindungskasten legen.
(Nur bei internationalen und US-Modellen; Ausnahme: Australien.)
2.
Für Feldkabel (Niedrigspannung) einen 38-mm (1 1/2 Zoll) - Adapter
und ein Kabelrohr installieren.
Installation
20
Abbildung 5
Außenmodell
