Installation (Fortsetzung)
Erdungsanschluß
VORSICHT: Die eingebaute
Schutzvorrichtung in allen Rain-Dial-Plus-
Steuerungen muß geerdet werden, um die
Steuerung vor Stromstößen zu schützen.
Das ist besonders in Gebieten mit häufigen
Gewittern von Bedeutung. Ein Kupferdraht mit
einem Durchmesser von 1-2 mm
an den mit EARTH GND (Erdung)
bezeichneten Anschlußzapfen an der
Anschlußleiste der Steuerung und an einer
Erdungsquelle, etwa einem Wasserrohr aus
Metall oder einem mit Kupfer überzogenen
Erdungsstab, angeschlossen werden.
Anschluß der Ventile
Ein Ventilmagnetspulenkabel von jedem
Kabel durch das große Loch im Boden der
Steuerung führen. Jedes Kabel an einer
gesondert numerierten Klemme sichern. Das
andere Kabel von jedem Ventil an einen
einzelnen Nulleiter anschließen und diesen
am "COM"-Anschluß anschließen.
VORSICHT: Niemals die Nulleiter zweier oder mehrerer Steuergeräte
zusammenschließen, sondern für jede Einheit einen eigenen Nulleiter verwenden, da
sonst die Gefahr einer Betriebsstörung oder eines Geräteschadens besteht.
Hinweis: Dieses Steuergerät ist zum Betrieb mit 24-V-Wechselstrom und 6-VA-
Magnetspulventilen (0, 25 A) vorgesehen. An jeden Klemmanschluß können maximal zwei
Magnetspulen angeschlossen werden. Darüber hinaus sollten neben dem Hauptventil und/oder
dem Pumpenstart, falls vorhanden, nicht mehr als drei Magnetspulen gleichzeitig in Betrieb sein.
Die Belastung darf eine Stromaufnahme von 1,0 A nicht überschreiten.

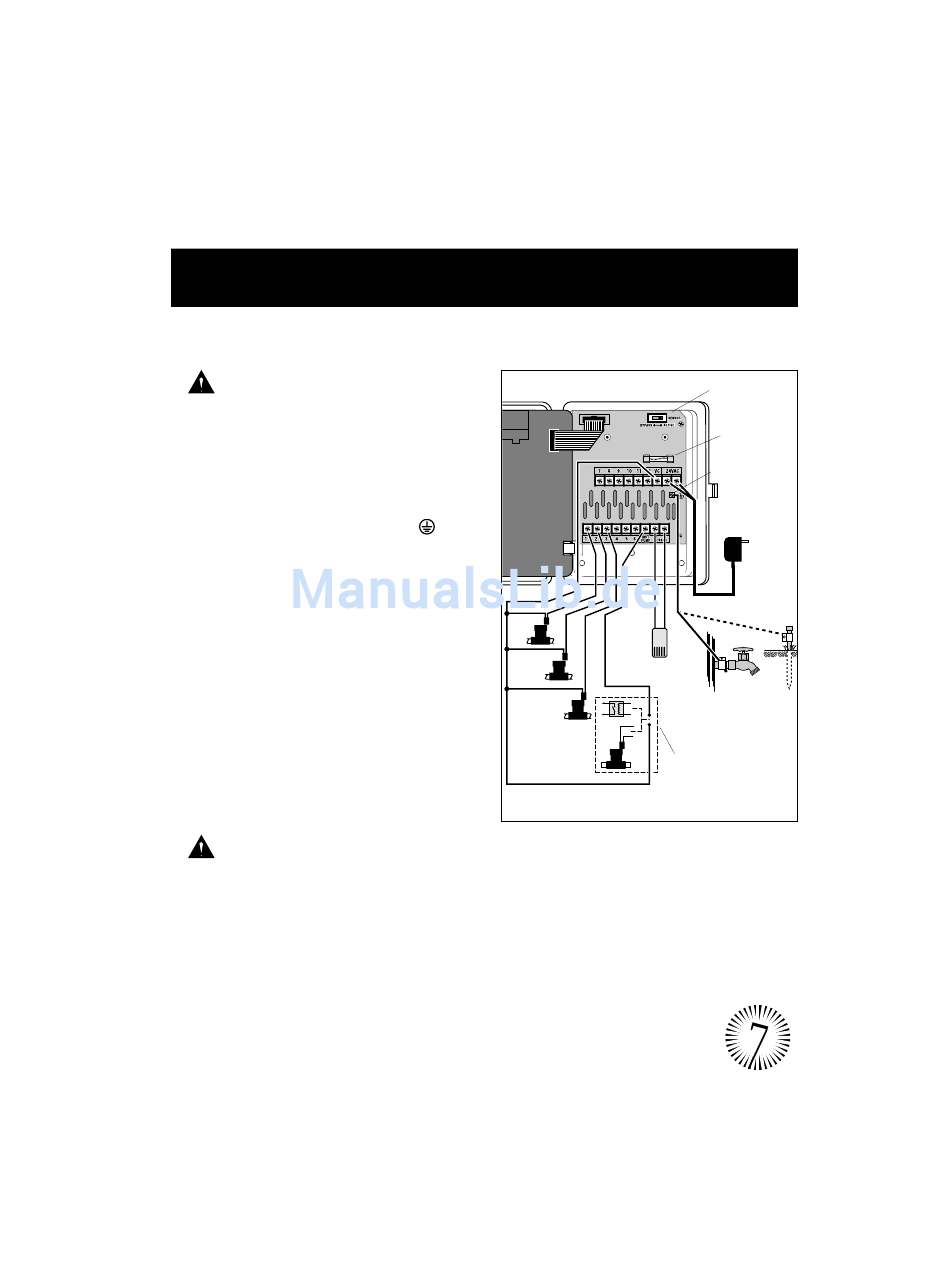

Abb. 3
2 muß
1
2
3
Gemeinsame Ventilleitung
Regensensorschalter
Sicherung,
2 A
Erdungszapfen
Einsteckbarer
Transformator
Regensensor
Erdung
Hauptventil- oder
MV
Pumpenstartrelais
