Powerturn
3

Beschreibung

3. 1 Montagearten und Ausführungen
à Der Türantrieb kann in Kopfmontage am Türsturz oder in Türblattmontage auf dem Türblatt angebracht sein.
à Den Türantrieb gibt es in 1-flügeliger und in 2-flügeliger Ausführung.
à Das System Powerturn F-IS und Powerturn F-IS/TS kann nur in Kopfmontage angebracht werden.
3.2

Aufbau

Das abgebildete Türsystem ist nur eine Prinzipdarstellung.
Aus technischen Gründen lassen sich hier nicht alle Möglichkeiten darstellen.
Die Bedienelemente können individuell angeordnet werden.

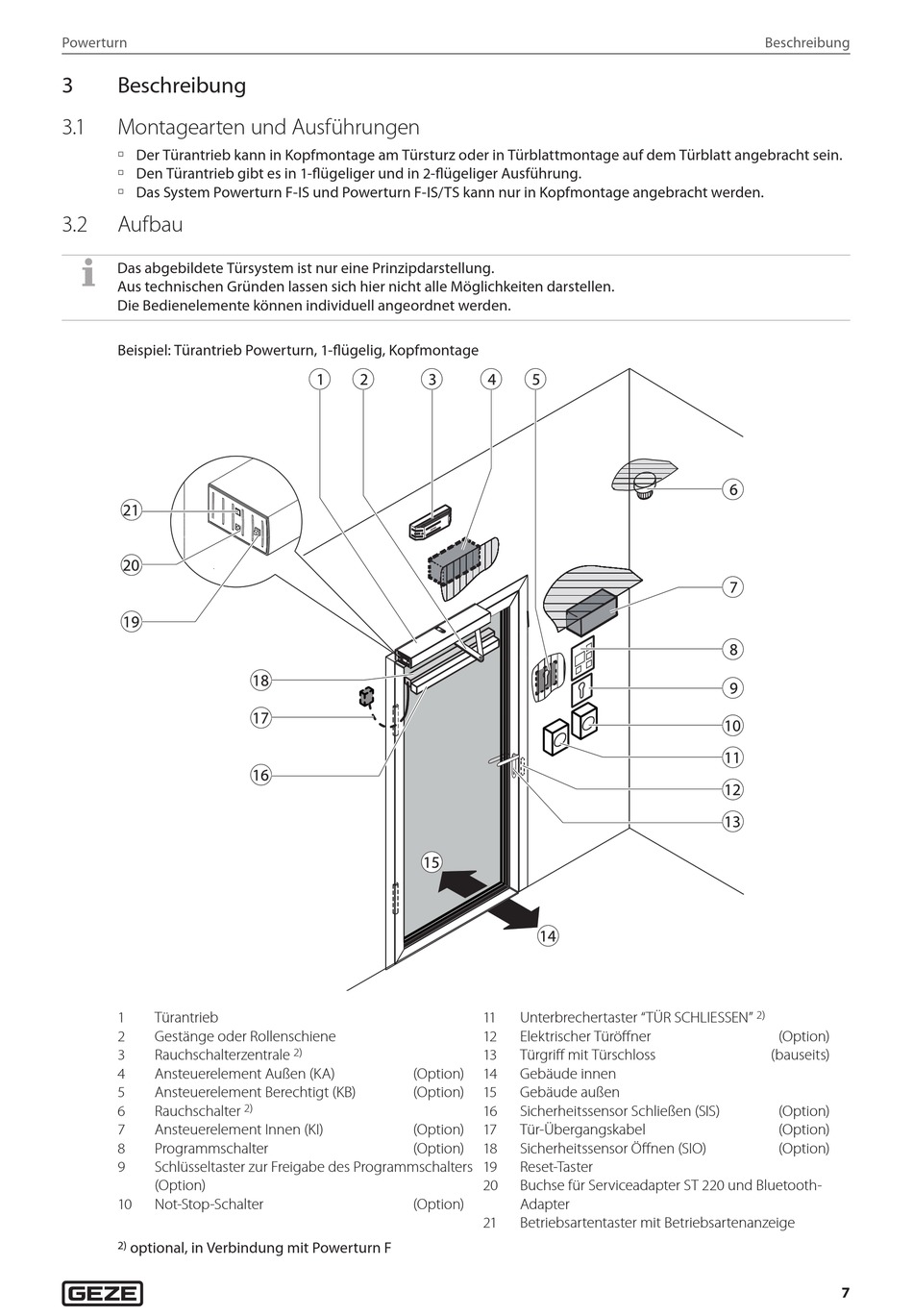

Beispiel: Türantrieb Powerturn, 1-flügelig, Kopfmontage
1 Türantrieb
2 Gestänge oder Rollenschiene
3 Rauchschalterzentrale
4 Ansteuerelement Außen (KA)
5 Ansteuerelement Berechtigt (KB)
6 Rauchschalter
7 Ansteuerelement Innen (KI)
8 Programmschalter
9 Schlüsseltaster zur Freigabe des Programmschalters
(Option)
10 Not-Stop-Schalter
2) optional, in Verbindung mit Powerturn F
2)
(Option)
(Option)
2)
(Option)
(Option)
(Option)
11 Unterbrechertaster "TÜR SCHLIESSEN"
12 Elektrischer Türöffner
13 Türgriff mit Türschloss
14 Gebäude innen
15 Gebäude außen
16 Sicherheitssensor Schließen (SIS)
17 Tür-Übergangskabel
18 Sicherheitssensor Öffnen (SIO)
19 Reset-Taster
20 Buchse für Serviceadapter ST 220 und Bluetooth-
Adapter
21 Betriebsartentaster mit Betriebsartenanzeige
Beschreibung
2)
(Option)
(bauseits)
(Option)
(Option)
(Option)
7
