Einbauanleitung Primor

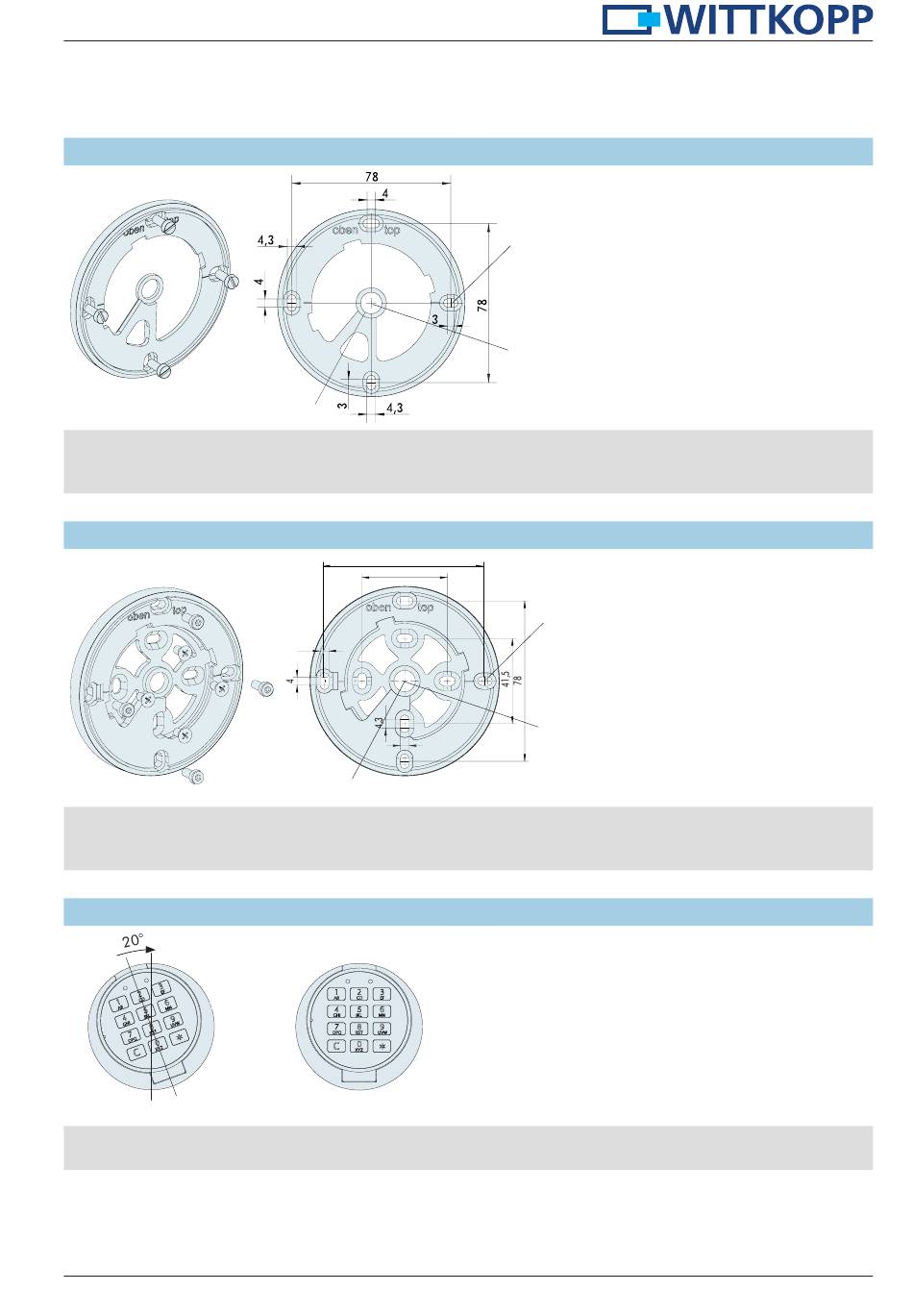

5.5 Montage Eingabeeinheit

5.5.1 Bohrbild Befestigungsring mit 4 Befestigungsbohrungen Primor RO

Kabeldurchlass
• Von der Vorderseite 4 Gewindebohrungen M4 mit ausreichender Gewindetiefe und 1 Durchgangsbohrung (Kabeldurchlass/
Spindel) in die Tresortür einbringen.
• Von der Vorderseite Befestigungsring mit den beiliegenden Zylinderschrauben M4 x 10 befestigen.

5.5.2 Bohrbild Befestigungsring mit 8 Befestigungsbohrungen Primor RO

• Von der Vorderseite 4 Gewindebohrungen M4 mit ausreichender Gewindetiefe und 1 Durchgangsbohrung (Kabeldurchlass/
Spindel) in die Tresortür einbringen.
• Von der Vorderseite Befestigungsring mit den beiliegenden Zylinderschrauben M4 x 10 befestigen.

5.5.3 Aufsetzen der Eingabeeinheit Primor RO

Position 1
• Position 1: Eingabeeinheit unter einem Winkel von ca. 20° auf den Befestigungsring aufstecken.
• Position 2: Eingabeeinheit durch Drehung nach rechts in Position bringen. Drehbewegung muss leichtgängig erfolgen.
78
41,5
4,3
4,3
4,3
Kabeldurchlass
Position 2
4 x Befestigungsposition
für Schrauben M4
Mittenachse Eingabeeinheit de-
ckungsgleich mit Mittenachse Nuss
des Elektronikschlosses
78
41,5
4 x Befestigungsposition
für Schrauben M4
- wahlweise Ø 41,5 mm
oder Ø 78 mm
Mittenachse Eingabeeinheit deckungs-
4,3
gleich mit Mittenachse Nuss des
Elektronikschlosses
9
