Primor Keypad
Errichterhandbuch
Einbau- und Inbetriebnahmeanleitung
Eingabeeinheit Primor RO

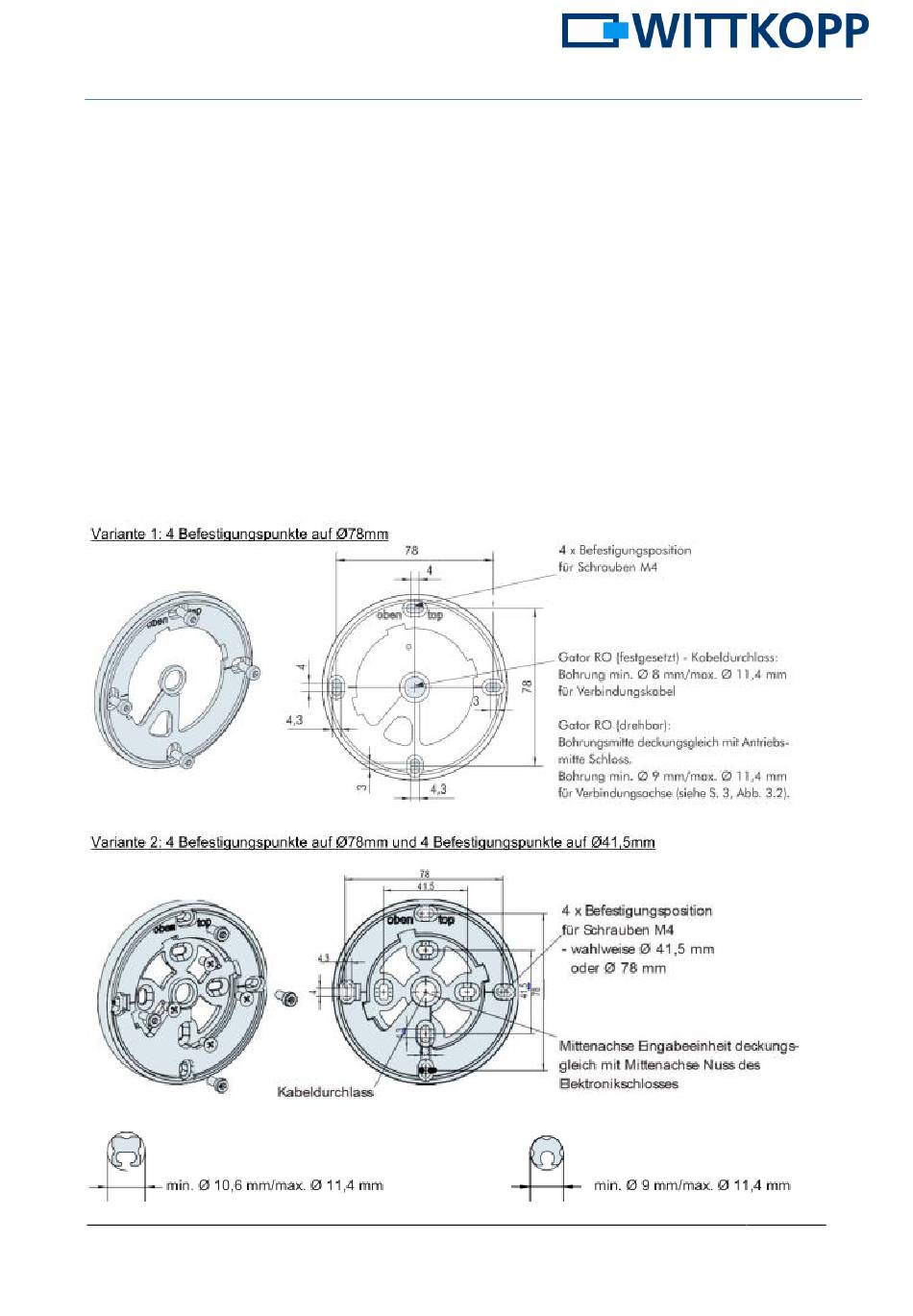

Montagevorbereitung
Von
der
Vorderseite
bohrungen
M4
mit
Gewindetiefe
und
bohrung (Kabeldurchlass / Verbindungs-
achse) in der Tastaturmitte in die Tresortür
einbringen.
Der
Bohrungsdurchmesser
Durchgangsbohrung darf max. 11,4mm
betragen.
Pxxxx-Teil 2a-Errichterhandbuch Keypad V2.00.docx
vier
Gewinde-
ausreichender
eine
Durchgangs-
für
die
Für
diesen
Typ
sind
ausführungen verfügbar. Standardmäßig
wird eine Vierkantachse verwendet, die
einen
Mindestbohrdurchmesser
10,6mm bedingt.
Für die Nachrüstung bei vorhandenem
Schlüsselloch an Stelle der Durchgangs-
bohrung ist eine abgerundete Spindel
verfügbar, welche bei einem Durchmesser
von mindestens 9mm verwendbar ist.
zwei
Achsen-
von
7 / 14
