9.2 Montage Schloss Primor 100 - Schlossdecke anschraubbar

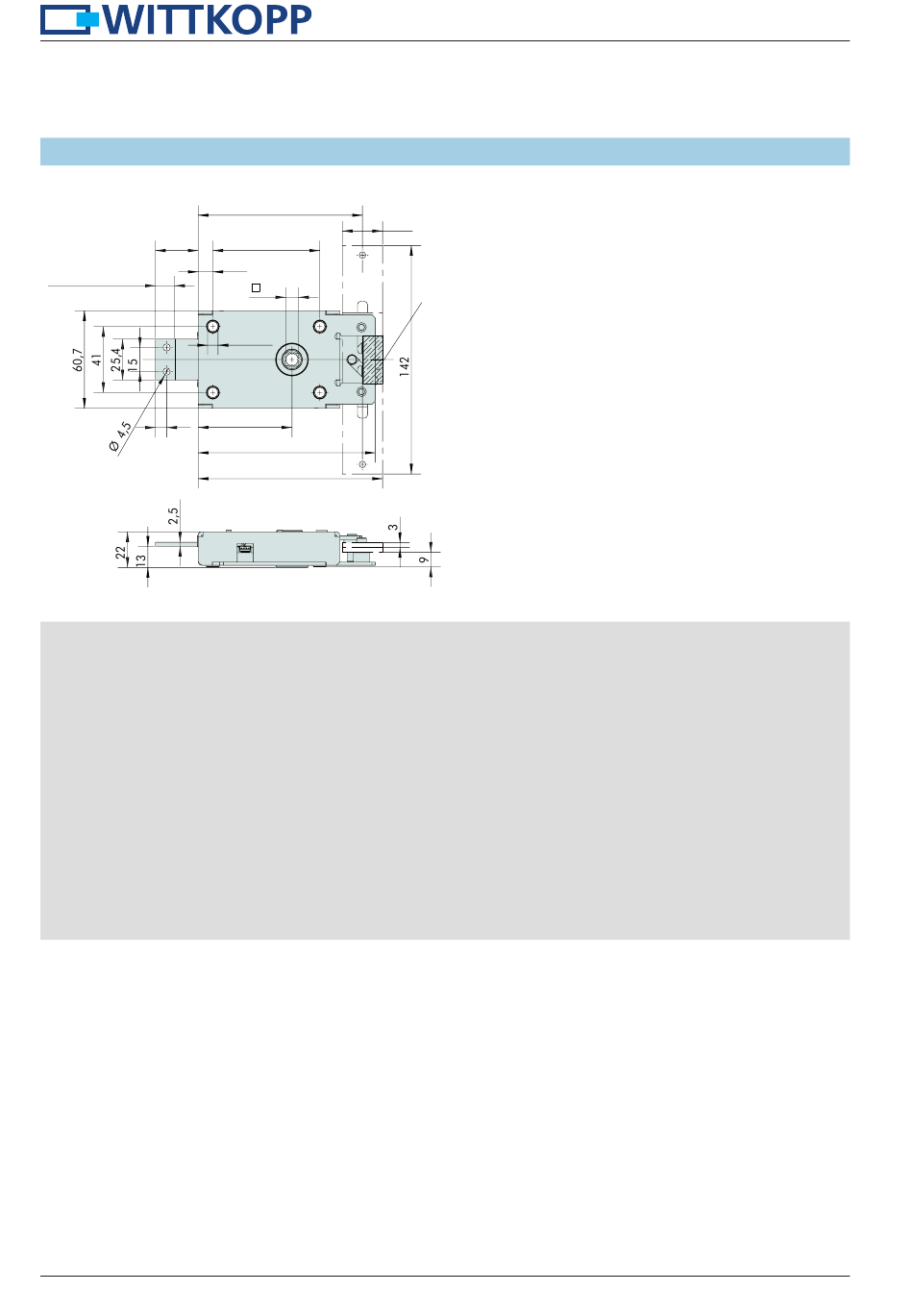

9.2.1 Einbaumaße Schloss Primor 100 - Schlossdecke anschraubbar
27
Hub/Stroke 12
7
• 4 Gewindebohrungen M6 oder 1/4" mit mindestens 5 mm Einschraubtiefe zur Befestigung des Elektronikschlosses in die
Tresortür einbringen.
• Optional: Baskülestangen in die Führungsdorne hinten am Schloss lagerichtig einlegen und die nach oben schließende
Baskülestange nach oben ziehen.
• Die Decke wird auf das Elektronikschloss aufgesetzt.
• Verbindungskabel der Tastatur durch die Vierkant-Nuss des Elektronikschlosses führen.
Achtung: Verbindungskabel nicht auf Zug belasten.
• Anschließend ist das Schloss auf die bereits in der Tresortür befindliche Spindel der Eingabeeinheit zu stecken.
• Das Elektronikschloss ist mit den mitgelieferten Schrauben oder Zylinderschrauben M6 oder 1/4" (mind. Festigkeitsklasse 8.8)
zu befestigen. Die Schraubenlänge sollte 30 mm oder länger sein, so dass eine Mindesteinschraubtiefe von 5 mm erreicht
wird.
• Ein selbständiges Lösen der Schrauben ist zu verhindern. Es wird empfohlen Sicherungsscheiben unter die Schraubenköpfe
zu legen.
• Befestigungsschrauben mit maximalem Drehmoment von 3,5 - 5 Nm anziehen.
• Nach dem Einbau darf der Schlossriegel/Basküle nicht unter Spannung oder Druck stehen.
• Auf genügend Spiel zum Sperrpunkt achten.
16
102
25
66,5
9,1
8
Ø 6,5
58
110
115
Platzbedarf für Riegelhub /
Required space for bolt throw
Einbauanleitung Primor
