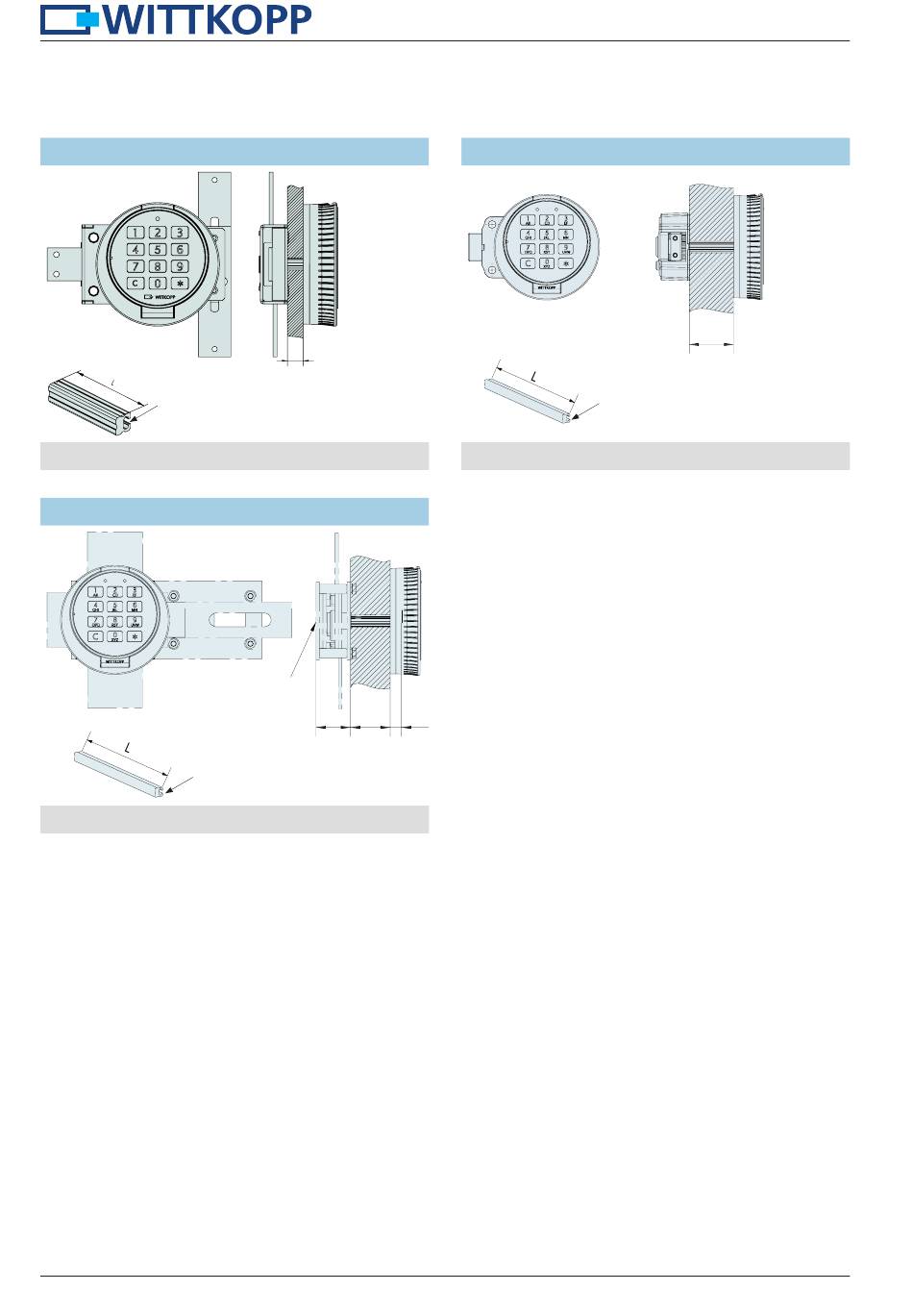

5.4 Achslängenberechnung Eingabeeinheit Primor RO (drehbar)

5.4.1 In Verbindung mit Primor 100

Spindel:
Enden entgraten
L = A + 28 mm (Toleranz -4 mm)

5.4.3 In Verbindung mit Riegelwerk

Achse in axialer
Richtung gegen
Verschieben
sichern
Spindel:
Enden entgraten
L = X + A + 15 mm (+ axiale Absicherung)
L = 15mm + A + X
L = 15mm + A + X
8

5.4.2 In Verbindung mit Primor 2000

A
A A
L = A + 43 mm (Toleranz -4 mm)
L = A + 43mm (Toleranz - 4mm)
L = A + 43mm (Toleranz - 4mm)
L = A + 43mm (Toleranz - 4mm)
Achse in axialer Richtung
gegen verschieben sichern
X A 15
X A 15
Einbauanleitung Primor
Spindel:
Enden entgraten
Achse in axialer Richtung
gegen verschieben sichern
A
A
A
