Einbauanleitung Gator
Inhalt
1 Hinweise _______________________________________________________________________ 2

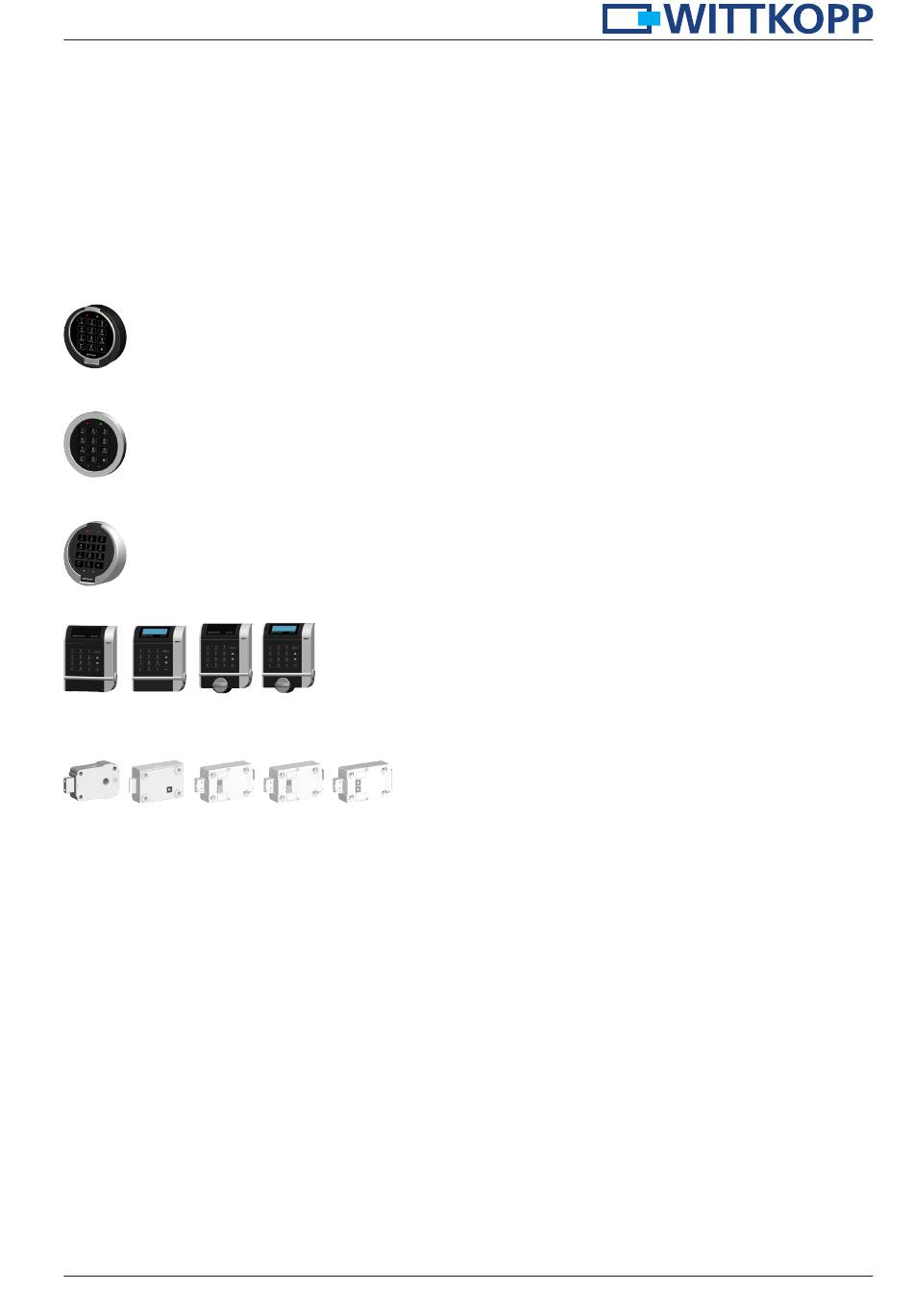

2 System-Übersicht ________________________________________________________________ 2
3 Einbau Eingabeeinheit Gator RO __________________________________________________ 3
4 Einbau Eingabeeinheit Gator FL ___________________________________________________ 6
5 Einbau Eingabeeinheit Gator FS ___________________________________________________ 7
6 Einbau Eingabeeinheit Gator F/DF/R/DR ___________________________________________ 8
7 Einbau Schloss Gator 2000/3000/3010/5000/6000/8000/9000_____________________ 12
8 Busadresse ____________________________________________________________________ 15
9 Externe Stromversorgung ________________________________________________________ 16
10 Verkabelung __________________________________________________________________ 16
11 Funktionsprüfung _____________________________________________________________ 19
© Carl Wittkopp GmbH - Irrtümer und Änderungen vorbehalten
Vers. 1.3
02.09.2015
Einbauanleitung Nr. 9999-134-0
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Wittkopp Gator
Inhaltszusammenfassung für Wittkopp Gator
-
Seite 1: Inhaltsverzeichnis
6 Einbau Eingabeeinheit Gator F/DF/R/DR ___________________________________________ 8 7 Einbau Schloss Gator 2000/3000/3010/5000/6000/8000/9000_____________________ 12 8 Busadresse ____________________________________________________________________ 15 9 Externe Stromversorgung ________________________________________________________ 16 10 Verkabelung __________________________________________________________________ 16 11 Funktionsprüfung _____________________________________________________________ 19 © Carl Wittkopp GmbH - Irrtümer und Änderungen vorbehalten Vers. 1.3 02.09.2015 Einbauanleitung Nr. 9999-134-0... -
Seite 2: Hinweise
Einbauanleitung Gator 1 Hinweise • Lesen Sie bitte vor Inbetriebnahme des Schlosses sorgfältig diese Einbauanleitung. 1.1 Haftungshinweise • Der Einbau des Schlosses und der Eingabeeinheit ist gemäß dieser Einbauanleitung vorzunehmen. • Die Einbauanleitung ist Zertifikatsgrundlage der VdS-Anerkennung und der Anerkennungen weiterer Prüfinstitute. -
Seite 3: Einbau Eingabeeinheit Gator Ro
Einbauanleitung Gator 3 Einbau Eingabeeinheit Gator RO 3.1 Eingabeeinheit Gator RO 3.1.1 Einbaumaße Gator RO 3.2 Einbauübersicht 3.2.1 Eingabeeinheit Gator RO Befestigungsring für Eingabeeinheit Verbindungsachse für drehbare Eingabeeinheit 4 Zylinderschrauben M4 x 10 Verbindungskabel Eingabeeinheit Türlochbohrung 3.3 Türlochbohrung Gator RO (drehbar) mind . -
Seite 4: Achslängenberechnung Eingabeeinheit Gator Ro (Drehbar)
Einbauanleitung Gator 3.4 Achslängenberechnung Eingabeeinheit Gator RO (drehbar) 3.4.1 In Verbindung mit Gator 2000 3.4.2 In Verbindung mit Riegelwerk Achse Achse in gegen gegen ve Achse in axialer Richtung gegen Verschieben sichern Verbindungsachse: Verbindungsachse: Enden entgraten Enden entgraten L = A + 43 mm (Toleranz -4 mm) -
Seite 5: Eingabeeinheit Gator Ro (Festgesetzt)
3.5.5 Steckerposition Gator RO Audit Verbindungsachse Schloss/Gator PowerAdapt • Gator RO (drehbar): Verbindungskabel durch die Verbindungsachse führen. • Gator RO (drehbar): Verbindungsachse von hinten in die Eingabeeinheit stecken. • Gator RO (drehbar/festgesetzt): Verbindungskabel durch die Eingabeeinheit führen und Stecker einstecken. -
Seite 6: Einbau Eingabeeinheit Gator Fl
Einbauanleitung Gator 4 Einbau Eingabeeinheit Gator FL 4.1 Eingabeeinheit Gator FL 4.1.2 Eingabeeinheit Gator FL 4.1.3 Einbaumaße Gator FL (Innenbefestigung) (Frontbefestigung) Notbestromung 4.2 Montage Ø 92 4.2.1 Bohrbild Gator FL Kabeldurchlass: Bohrung min. Ø 8 mm/max. Ø 11,4 mm für Verbindungskabel in Tresortür einbringen... -
Seite 7: Einbau Eingabeeinheit Gator Fs
Einbauanleitung Gator 5 Einbau Eingabeeinheit Gator FS 5.1 Eingabeeinheit Gator FS 5.1.1 Einbaumaße Gator FS Ø 95 5.2 Montage 5.2.1 Bohrbild Gator FS Befestigungsposition für Schrauben M5 Kabeldurchlass: Bohrung min. Ø 8 mm/max. Ø 11,4 mm für Verbindungskabel in Tresortür einbringen •... -

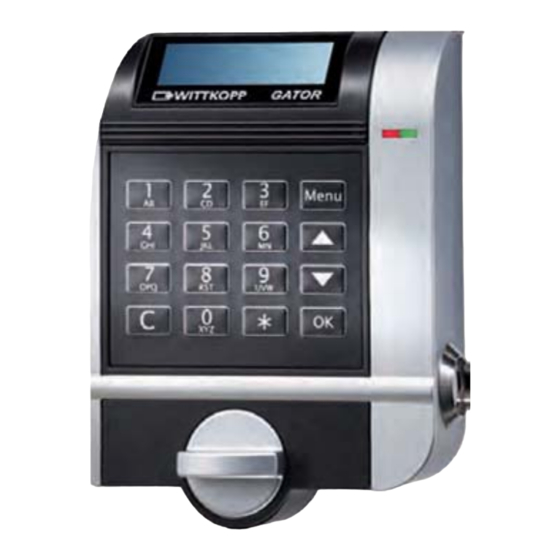

Seite 8: Einbau Eingabeeinheit Gator F/Df/R/Dr
6.1.2 Einbaumaße Gator F/DF 6.1.3 Einbaumaße Gator R/DR Kabeldurchlass/ 6.2 Achslängenberechnung Eingabeeinheit Gator R/DR 6.2.1 In Verbindung mit Gator 2000 Verbindungsachse: Enden entgraten L = A + 48 mm (Toleranz -1,5 mm) L = A + 43mm (Toleranz - 4mm) -
Seite 9: Kabelführung Gator F/Df
Befestigungsposition für Schrauben M4 Gator F/DF: Kabeldurchlass: Bohrung min. Ø 8 mm/max. Ø 11,4 mm für Verbindungskabel Gator R/DR: Bohrungsmitte deckungsgleich mit Antriebsmitte Schloss. Bohrung min. Ø 9 mm/max. Ø 11,4 mm für Verbindungsachse (siehe S. 3, Abb. 3.2). Befestigungsposition für Schrauben M4 •... - Seite 10 • Kanal B: Zusätzliche Verbindung zum Schloss zur Herstellung einer Redundanz - Konfiguration in Software GatorSelect aktivieren und über iButton laden. • Gezieltes Umschalten zwischen den Buslinien: An den Eingabeeinheiten Gator F/DF/R/DR kann wie folgt zwischen Buskanal A und B umgeschaltet werden.
-
Seite 11: Spannungsversorgung Display
Einbauanleitung Gator 6.4 Spannungsversorgung Display DIP-Schalter 6.4.1 Spannungsversorgung über Batterien 6.4.2 Spannungsversorgung über Netzteil Werkseinstellung • DIP-Schalter auf der Rückseite des Batteriefaches in ab- • DIP-Schalter auf der Rückseite des Batteriefaches in ab- gebildete Position schieben. gebildete Position schieben. • 3 x 1,5 AA Alkaline Batterien einsetzen. -
Seite 12: Einbau Schloss Gator 2000/3000/3010/5000/6000/8000/9000
• Das Elektronikschloss ist in normaler Wohn- und Büroumgebung wartungsfrei. Nach ca. 10.000 Schließungen empfiehlt sich eine Sicherheits- und Funktionsprüfung des Elektronikschlosses. • Der Einbau des Elektronikschlosses im Bereich von Durchbrüchen in der Tresortür (ausgenommen Gator 2000), ist aus Sicherheitsgründen nicht zulässig. -
Seite 13: Einbaumaße Gator 3010 - Lange Anbindung Mit Notschloss
Drehung im Uhrzeigersinn 66,5 14,2 88,5 35,7 103,4 • Gator 5000/6000/8000/9000: Riegelhub kann stufenlos von 9 – 15 mm verstellt werden (Werkseinstellung: 15 mm). 7.5 Montage 7.5.1 Bohrbild Gator 2000/3000/3010/5000/6000/8000/9000 66,5 Gator 2000: Bohrung kann entfallen 17,3 Gator 2000: Mitte Antrieb Elektronikschloss deckungsgleich mit Mitte Eingabeeinheit (Gator RO)/Drehknopf Eingabeeinheit (Gator R/DR) •... - Seite 14 • Verbindungskabel von scharfen Kanten und beweglichen Riegelwerksteilen fernhalten und dauerhaft festlegen. • Verbindungskabel der Signalbox (optional) in Position „GatorSignal plus“ am Schloss eingestecken. Weitere Einbauhinweise siehe separate Einbauanleitung GatorSignal plus. • Gator 6000/8000/9000: Für Redundanz zwischen der linken und rechten Elektronik ein Verbindungskabel als Verbindung stecken (Steckerposition B - B).
-
Seite 15: Busadresse
• Adresspaarung der redundanten Schlösser zwingend wie in der Tabelle vornehmen. • Die Redundanzüberwachung ist nur mit redundant verlegten Busleitungen und den Eingabeeinheiten Gator F/DF/R/DR möglich. • Die Redundanzüberwachung ist nicht aktiv - Konfiguration in Software GatorSelect aktivieren und über iButton laden. -
Seite 16: Externe Stromversorgung
9.1.1 Steckerposition PowerAdapt 9.1.2 Bohrbild Gator PowerAdapt Verbindungskabel Netzteil 9V • Gator PowerAdapt kann mit dem werkseitg angebrachten doppelseitigen Klebeband fixiert oder mit Schrauben befestigt werden. 9.2 GatorSignal plus • Einbauhinweise und Anschaltschema siehe separate Einbauanleitung GatorSignal plus. 10 Verkabelung 10.1 Gator 2000 - Beispiel Anschaltschema... - Seite 17 Adapt optional Busleitung für Redundanz Hinweis: • Bei mehr als 3 Schlössern in einem System empfehlen wir die Verwendung von weiteren externen Spannungsversorgungen. Dies ist im Einzelfall zu überprüfen. • Redundante Systeme sind nur mit den Eingabeeinheiten Gator F/DF/R/DR möglich.
- Seite 18 • Bei mehr als 3 Schlössern in einem System empfehlen wir die Verwendung von weiteren externen Spannungsversorgungen. Dies ist im Einzelfall zu überprüfen. • Redundante Systeme sind nur mit den Eingabeeinheiten Gator F/DF/R/DR möglich. • Bei Redundanz zwischen der linken und rechten Elektronik ein Verbindungskabel als Verbindung zu stecken...
-
Seite 19: Funktionsprüfung
Spannungsversorgung einschalten. • Geben Sie den Werkscode ein: Schösser Gator 2000/3000/3010/5000/6000: 0 – 0 – 1 – 2 – 3 – 4 – 5 – 6 Schösser Gator 8000/9000: 0 – 0 – 1 – 2 – 3 – 4 – 5 – 6 – 0 – 0 Wenn die Stromzufuhr unterbrochen war, geben Sie den obigen Werkscode erneut ein. - Seite 20 Einbauanleitung Gator...
