Einbaumaße Schloss Primor 3010 - Kurze Anbindung Mit Notschloss; Einbaumaße Schloss Primor 3011 - Lange Anbindung Mit Notschloss - Wittkopp Primor Einbauanleitung

Einbauanleitung Primor
11.2 Primor 3010 und 3011 mit Notschloss
• Es dürfen nur Notschlösser der VdS Klasse 2 eingebaut werden.
• Werden die Elektronikschlösser Primor 3010/3011 ohne Notschlösser eingebaut, ist diese Einbaulösung mit dem entsprechenden
Prüfinstitut abzuklären.
• Für eine sichere Funktion der Notöffnung, sollten die verwendeten Notschlösser einen Hub von 12 mm haben.
• Die Notschlösser sind unbedingt gegen Angriffe von außen zu schützen.

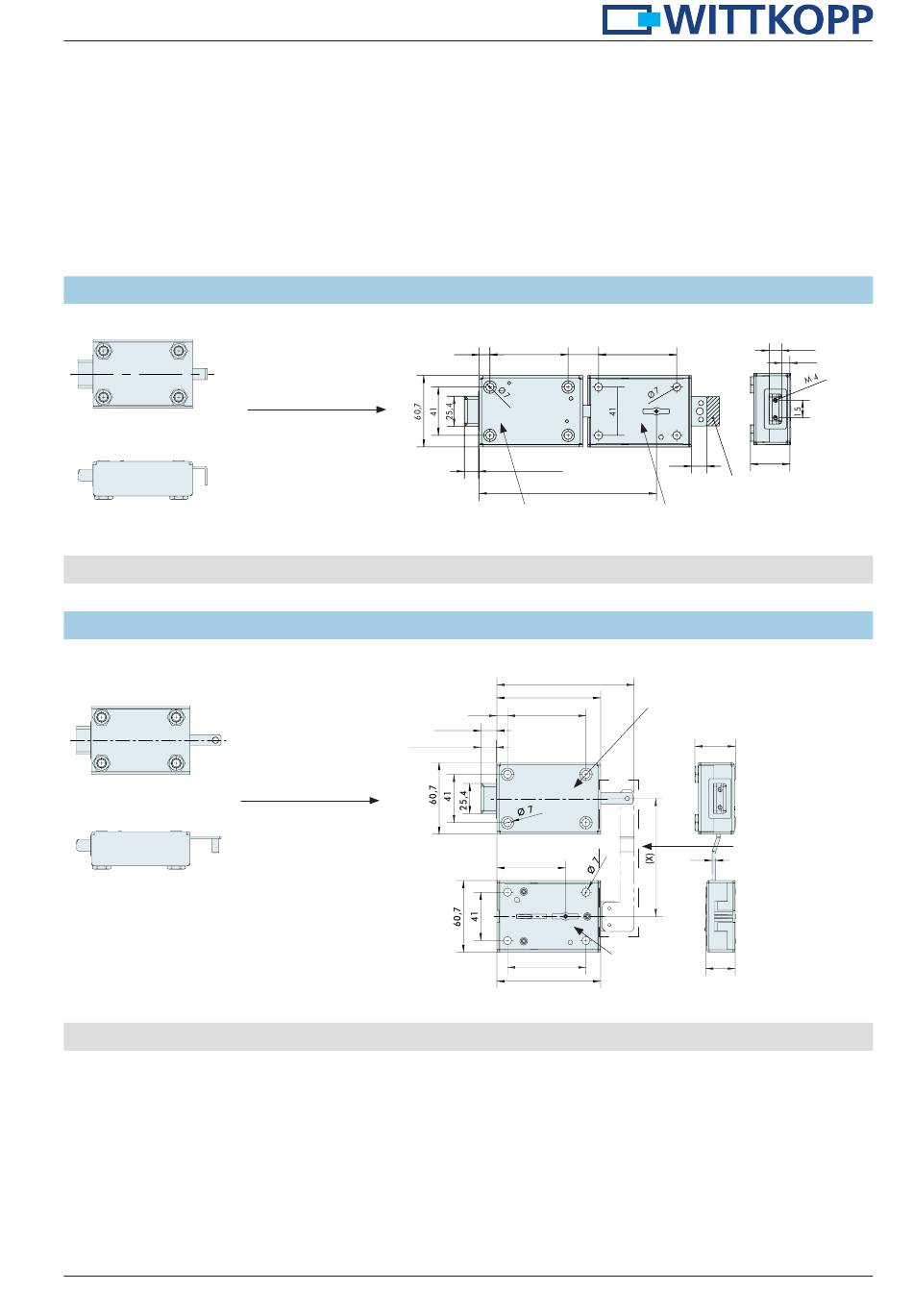

11.2.1 Einbaumaße Schloss Primor 3010 - kurze Anbindung mit Notschloss
• Wird nicht das Notschloss N-1821 verwendet, ist das Elektronikschloss Primor 3011 zu verwenden.
11.2.2 Einbaumaße Schloss Primor 3011 - lange Anbindung mit Notschloss
• Diese Einbaulösung ist mit dem entsprechenden Prüfinstitut abzuklären.
Einbaubeispiel
Hub / Stroke 12
Einbaubeispiel
9,1 66,5 25,5
Hub/stroke 12
150
Primor 3010
116
88
9,1 66,5
13,5
58,3
66,5
88
66,5
34
13
+ 12 mm
Platzbedarf/required space
Notschloss N-1821
Primor 3011
34
Bereich um den Ent-
3
riegelungsschieber
besonders schützen
Notschloss 25
10,6
6,8
19
