Einbauanleitung Primor
9.3 Montage Schloss Primor 100 - Schlossdecke anschweißbar

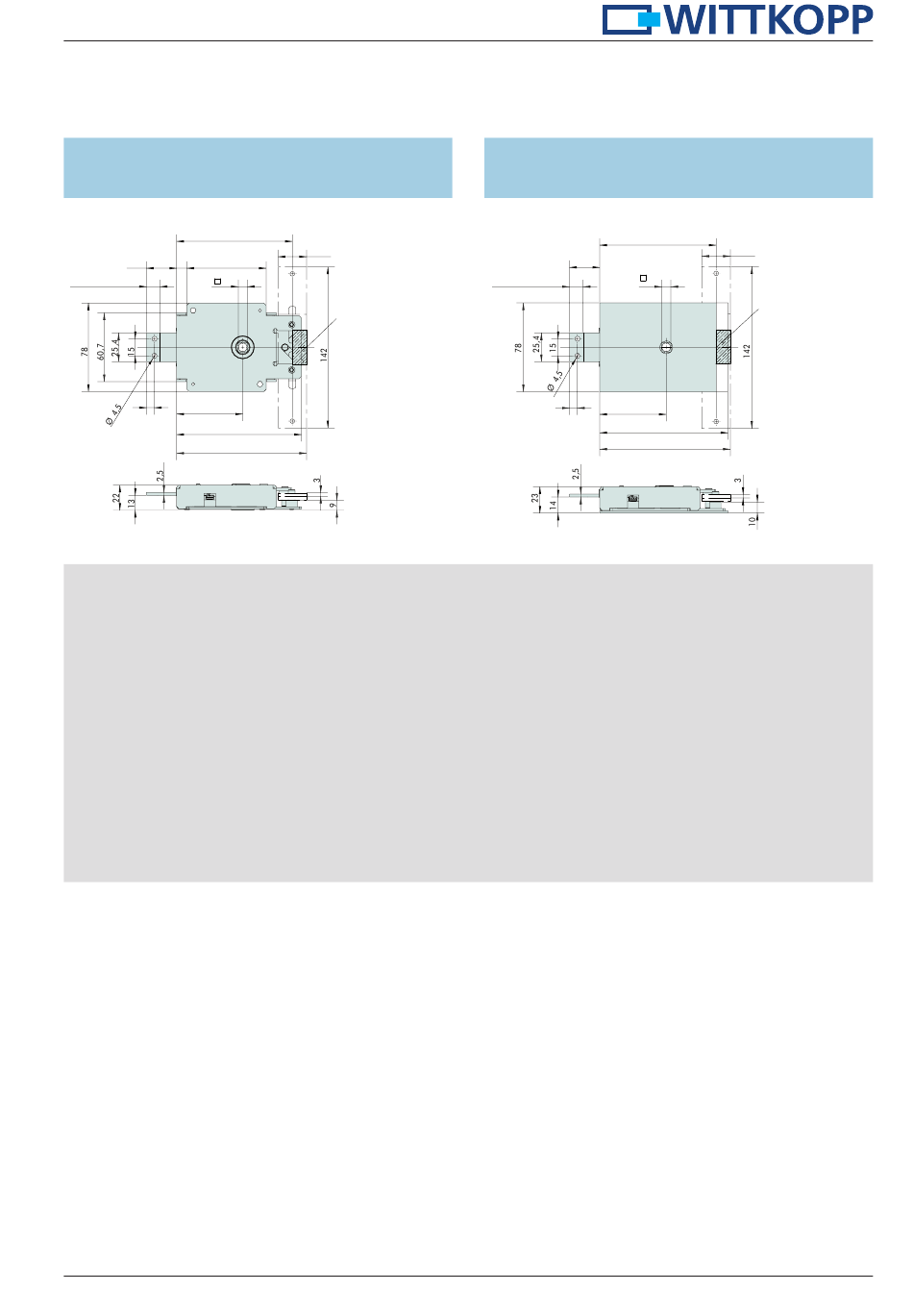

9.3.1 Einbaumaße Schloss Primor 100 -
Schlossdecke anschweißbar
(ohne Hartmanganplatte)
102,1
27
9
70
Hub/Stroke 12
8
7
58
110
115
• Vor dem Anschweißen der Schlossdecke ist der Schlosskasten zu entfernen.
• Bei der Positionierung die Mittenposition der Spindel der Eingabeeinheit RO/RE berücksichtigen.
• Schlossdecke (ggf. mit Hartmanganplatte) mit 4 Schweißnähten, Länge 15-20 mm, (Lage der Schweißnähte an den Eckkanten
der Schlossdecke) an der Innenseite der Tresortür verschweißen. Es ist zu beachten, dass die Schlossdecke (ggf. mit Hart-
manganplatte) fest mit der Tür verbunden ist.
• Schweißverzug ist unbedingt zu vermeiden.
• Verbindungskabel der Tastatur durch die Vierkant-Nuss des Elektronikschlosses führen.
Achtung: Verbindungskabel nicht auf Zug belasten.
• Anschließend ist das Schloss auf die bereits in der Tresortür befindliche Spindel der Eingabeeinheit zu stecken.
• Optional: Baskülestangen in die Führungsdorne hinten am Schloss lagerichtig einlegen und die nach oben schließende
Baskülestange nach oben ziehen.
• Das Elektronikschloss ist mit den 4 beiliegenden Flachkopfschrauben M6 x 12 mit Unterverzahnung durch die vorgesehenen
Bohrungen mit der Decke so zu befestigen, dass ein dauerhafter, fester Halt gewährleistet ist.
• Befestigungsschrauben mit maximalem Drehmoment von 3,5 - 5 Nm anziehen.
• Nach dem Einbau darf der Schlossriegel/Basküle nicht unter Spannung oder Druck stehen.
• Auf genügend Spiel zum Sperrpunkt achten.
25
Platzbedarf für Riegelhub /
Required space for bolt throw
9.3.2 Einbaumaße Schloss Primor 100 -
Schlossdecke anschweißbar
(mit Hartmanganplatte)
102
27
Hub/Stroke
12
8
7
58
112,5
115
25
Platzbedarf für Riegelhub /
Required space for bolt throw
17
