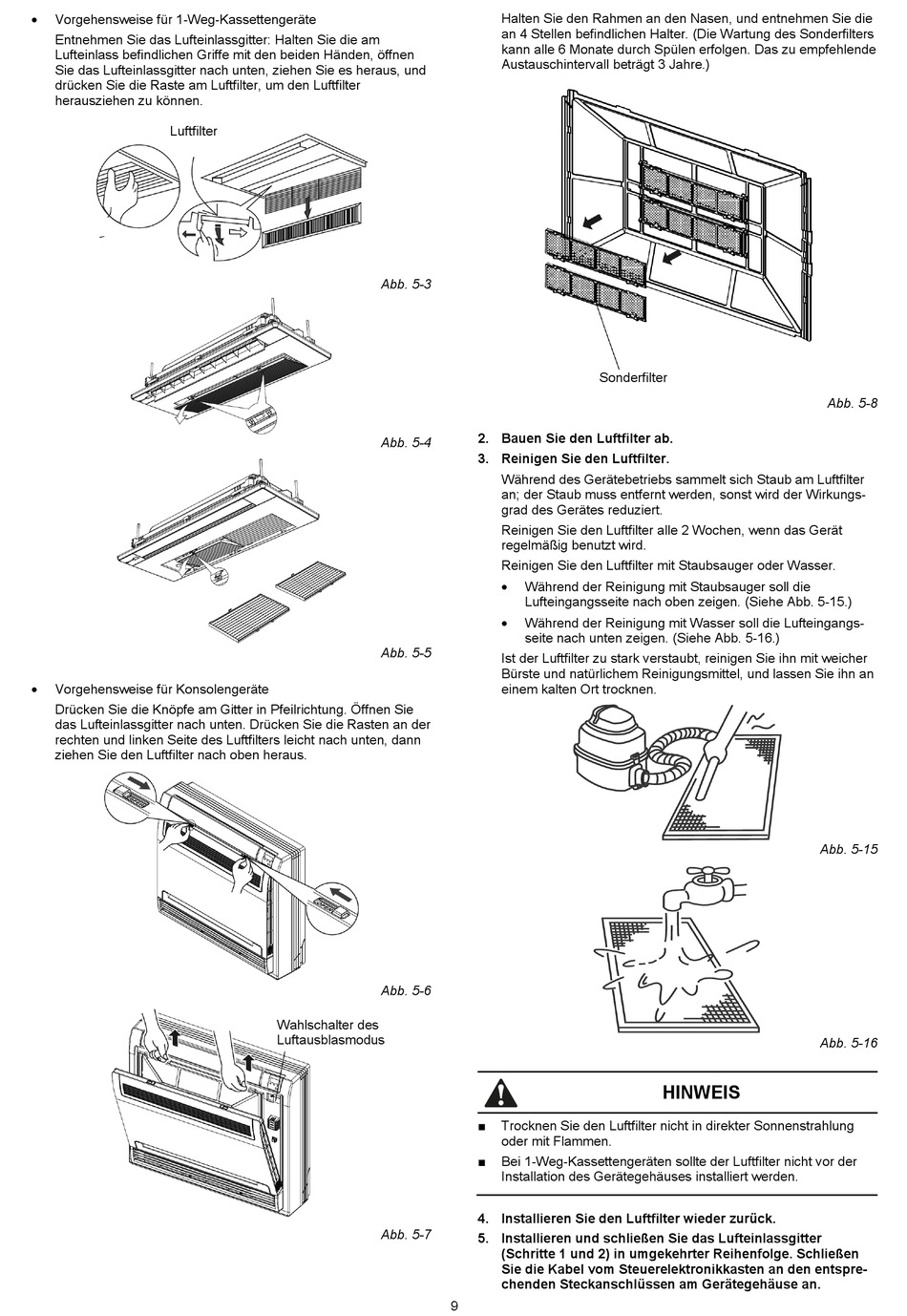

Sinclair SDV5-series Bedienungsanleitung Seite 11

Vorgehensweise für 1-Weg-Kassettengeräte

Entnehmen Sie das Lufteinlassgitter: Halten Sie die am
Lufteinlass befindlichen Griffe mit den beiden Händen, öffnen
Sie das Lufteinlassgitter nach unten, ziehen Sie es heraus, und
drücken Sie die Raste am Luftfilter, um den Luftfilter
herausziehen zu können.
Luftfilter
Vorgehensweise für Konsolengeräte

Drücken Sie die Knöpfe am Gitter in Pfeilrichtung. Öffnen Sie
das Lufteinlassgitter nach unten. Drücken Sie die Rasten an der
rechten und linken Seite des Luftfilters leicht nach unten, dann
ziehen Sie den Luftfilter nach oben heraus.
Abb. 5-3
Abb. 5-4
Abb. 5-5
Abb. 5-6
Wahlschalter des
Luftausblasmodus
Abb. 5-7
Halten Sie den Rahmen an den Nasen, und entnehmen Sie die
an 4 Stellen befindlichen Halter. (Die Wartung des Sonderfilters
kann alle 6 Monate durch Spülen erfolgen. Das zu empfehlende
Austauschintervall beträgt 3 Jahre.)
Sonderfilter
2. Bauen Sie den Luftfilter ab.
3. Reinigen Sie den Luftfilter.
Während des Gerätebetriebs sammelt sich Staub am Luftfilter
an; der Staub muss entfernt werden, sonst wird der Wirkungs-
grad des Gerätes reduziert.
Reinigen Sie den Luftfilter alle 2 Wochen, wenn das Gerät
regelmäßig benutzt wird.
Reinigen Sie den Luftfilter mit Staubsauger oder Wasser.
Während der Reinigung mit Staubsauger soll die

Lufteingangsseite nach oben zeigen. (Siehe Abb. 5-15.)
Während der Reinigung mit Wasser soll die Lufteingangs-

seite nach unten zeigen. (Siehe Abb. 5-16.)
Ist der Luftfilter zu stark verstaubt, reinigen Sie ihn mit weicher
Bürste und natürlichem Reinigungsmittel, und lassen Sie ihn an
einem kalten Ort trocknen.
■ Trocknen Sie den Luftfilter nicht in direkter Sonnenstrahlung
oder mit Flammen.
■ Bei 1-Weg-Kassettengeräten sollte der Luftfilter nicht vor der
Installation des Gerätegehäuses installiert werden.
4. Installieren Sie den Luftfilter wieder zurück.
5. Installieren und schließen Sie das Lufteinlassgitter
(Schritte 1 und 2) in umgekehrter Reihenfolge. Schließen
Sie die Kabel vom Steuerelektronikkasten an den entspre-
chenden Steckanschlüssen am Gerätegehäuse an.
9
Abb. 5-8
Abb. 5-15
Abb. 5-16
HINWEIS
