- die rechten und linken spiralen mit dem gleichen
abstand zuerst auf den mit dem Zahnradvorgelege
versehenen Flanschen (rechte und linke sind gleich)
montieren, und danach die rechte an den auf dem
tablett verbliebenen Motor und die linke in die vorher
montierten Buchsen einrasten - die beiden Zahnräder
müssen ineinander greifen.
-die nicht mehr benutzten Preisschilder und Fächer
entfernen und das eventuell verbliebene Preisschild
aktualisieren;
- die neuen Auswahlmodalitäten und den gewünschten
Verkaufspreis programmieren;
- die neuen einstellungen auf den korrekten betrieb
überprüfen.
ANm.: die nummer der auswahlen besteht aus zwei
Ziffern; die erste Zahl bezieht sich auf die tablettnummer
von oben nach unten (1 - 6), die zweite auf die Fach-
nummer von links nach rechts (0 -
daher besteht die mit dem Motor verbundene auswahl-
nummer aus der tablettnummer und der nummer der
spirale.

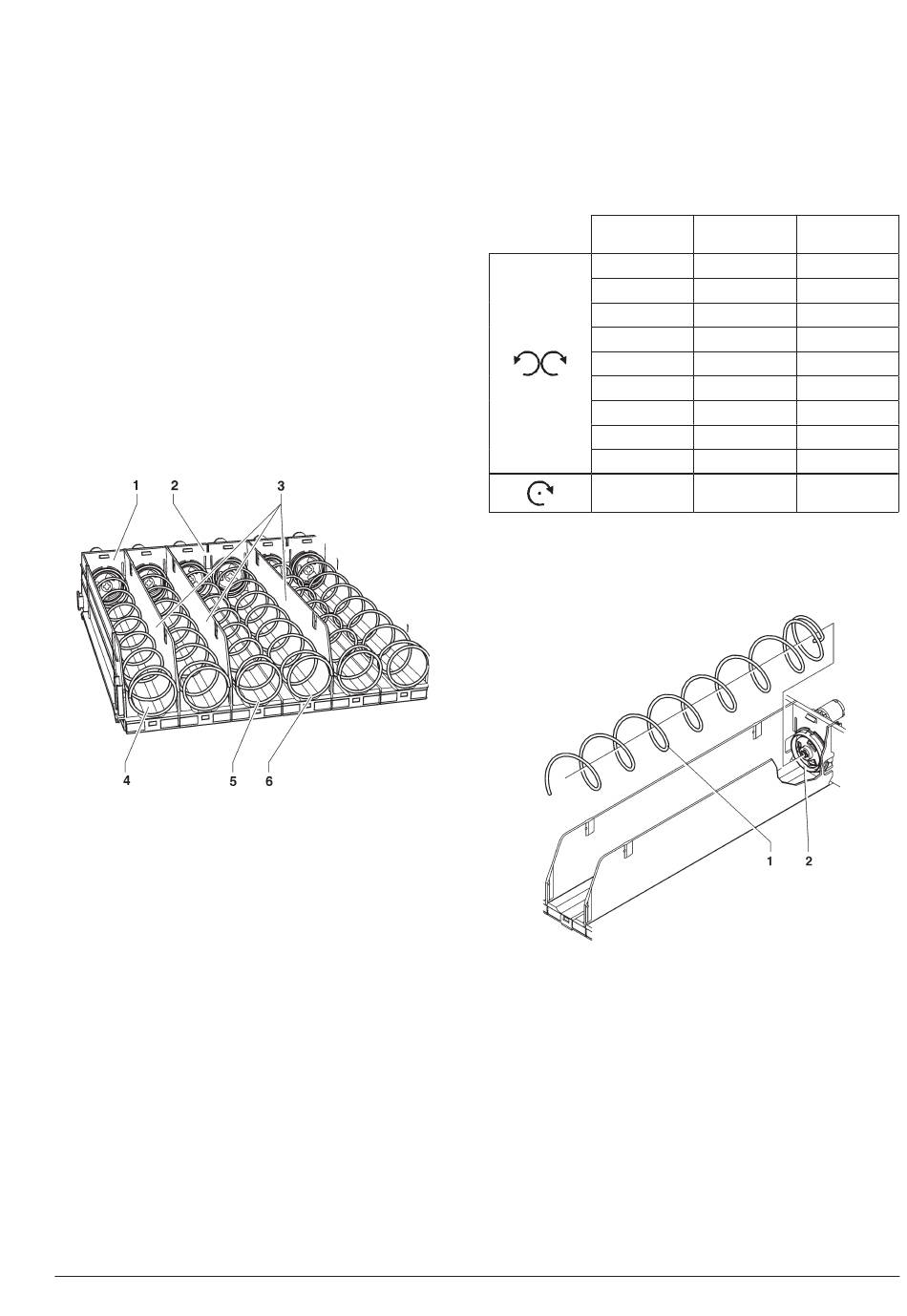

Abb. 25
1- Einzelfach
2- Doppelfach
3- Seitenteile
4- Rillen
5- linke Spirale
6- rechte Spirale

AuSTAuSCH voN SPIrALEN

Für den austausch der spiralen folgendermaßen vorge-
hen:
- das entsprechende tablett herausnehmen
- die spirale gegen die auswurfrichtung drehen, dabei
den Kunststoffflansch festhalten, um die beiden Kom-
ponenten voneinander zu lösen
- den neuen spiraleinsatz in umgekehrter reihenfolge
montieren und darauf achte, dass sich die spirale in
der korrekten Position befindet
© by N&W GLOBAL VENDING S.p.A.
5).
37
Die Spiralen können in Stufen von 22,5 Grad positioniert
werden, indem sie nach vorne und in ausgaberichtung
gedreht werden.
die Produkte verteilen sich problemlos, wenn das spira-
lenende nach unten und mittig positioniert wird.
Mit Hilfe der folgenden tabelle und abb. 23 kann bei
Kenntnis des abstands und der richtung der spiralen
die max. größe und die Zahl der auszugebenden Pro-
dukte erhalten werden
Spiralabstand
(mm)
100
80
64
54
46
40
34
30
24
24 (180°)
dem gerät liegt eine tabelle bei, auf der die optimale
tarierung für die verschiedenen Produkttypen angege-
ben ist.
Abb. 26
1- Spirale
2- Kunststoffflansch
Produktgröße Produkte pro
(mm) Spirale
96 5
76 6
60 7
50 8
42 9
36 10
30 11
26 13
20 15
20 19+19
07 2010 3645 00
