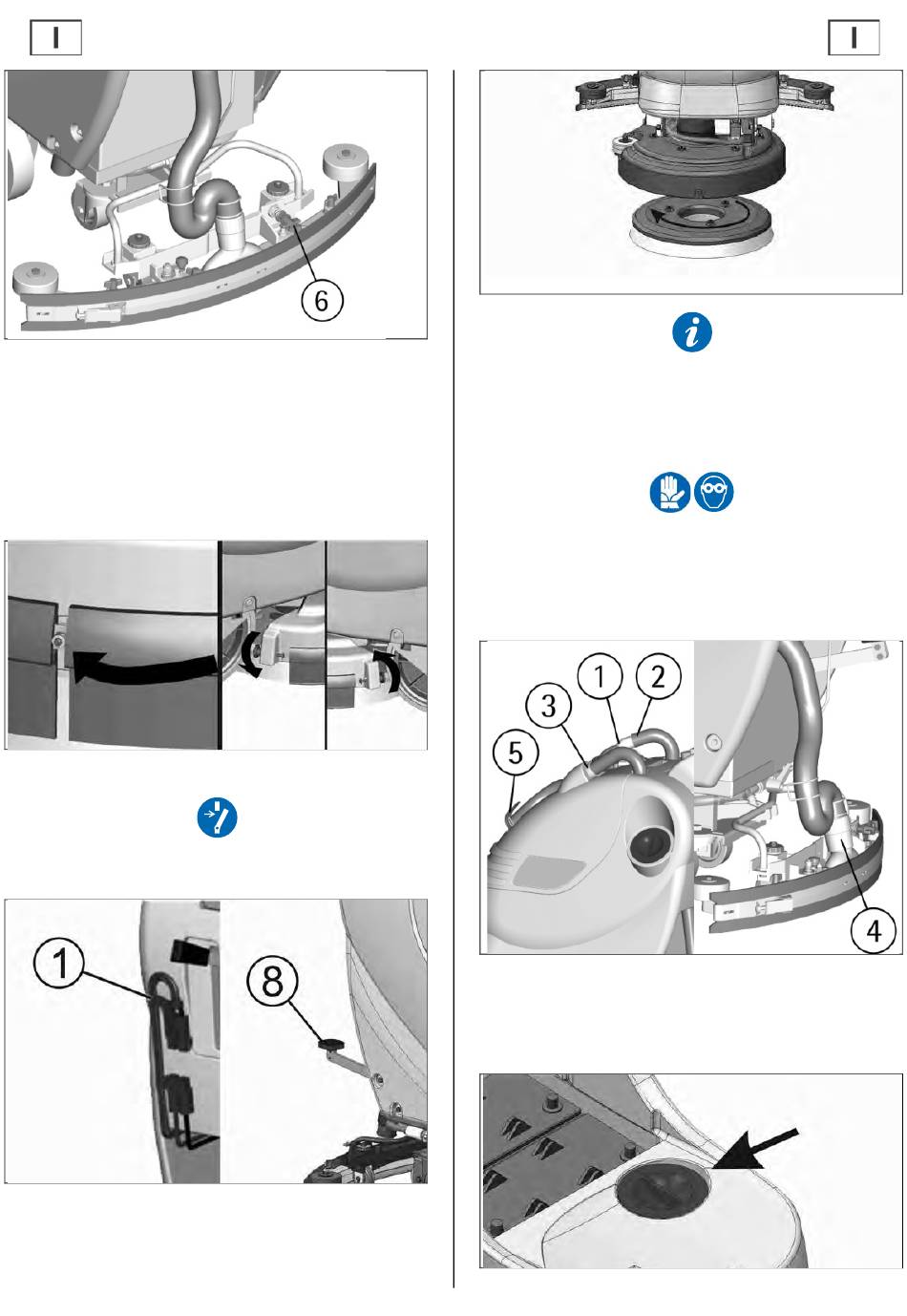

MONTAGE SPRITZSCHUTZGUMMI
Die zwei Spritzgummi müssen auf das Bürstengehäuse montiert wer-
den. Die Metall-Leisten in die auf dem Gummi vorhandenen Schlitze
einfügen. Das auf der äusseren flachen Seite befindliche runde Loch
der Leiste muss auf die vordere Schraube des Bürstengehäuses positi-
oniert werden. Danach die Leisten durch Blockierung der Mutter be-
festigen.
Die Rendelschrauben auf der hinteren Seite vom Bürstengehäuse mit
dem freien Ende der Metall-Leiste anschrauben. Der Vorgang wird für
beide Spritzgummi vorgenommen.
Mit der montierten Bürste muss der Spritzgummi den Boden streifen.
MONTAGE DER BÜRSTE
1.
Die elektrische Verbindung zum Bürstenmotor entfernen, bei
dem der Batteriestecker (1) getrennt wird.
2.
Durch das Pedal (8) den Bürstenkopf anheben.
3.
Die Bürste in den Teller unter das angehobene Bürstengehäuse
einfügen, bis die drei Metall-Knöpfe in die dafür vorgesehenen
Öffnungen des Tellers einrasten; die Bürste ruckartig drehen, um
die Knöpfe zu den Federn zu führen, in die sie sich einrasten und
so die Bürste blockiert.
Die Figur gibt die Drehrichtung für die Bürstenmontage an.
Nur die Bürsten benutzen, die mit den Maschinen geliefert werden,
oder diejenige, die im Abschnitt "EMPFOHLENE BÜRSTEN" angegeben
sind. Der Gebrauch von anderen Bürsten kann die Sicherheit gefähr-
den.
SCHMUTZWASSERTANK
Nachprüfen, dass der Deckel für die Absaugung (1) richtig festge-
macht ist und die Blockierungshebel gedreht sind und dass er regel-
mässig mit dem Schlauch (2) verbunden ist, der zum Saugmotor geht.
Nachprüfen, dass der Saugfußschlauch korrekt in seinen Vorrichtun-
gen (3 und 4) eingesteckt ist, und dass der Stopfen des Abwasser-
schlauches (5), der sich in der vorderen Seite der Maschine befindet,
geschlossen ist.
FRISCHWASSERTANK
Der Frischwassertank ist mit einem Überprüfungsdeckel versehen. Er
erlaubt die Reinigung des Ausgangspunktes der Frischwasserlösung.
Sich vergewissern, dass der Deckel nach der Reinigung gut geschlos-
sen wird.
9
