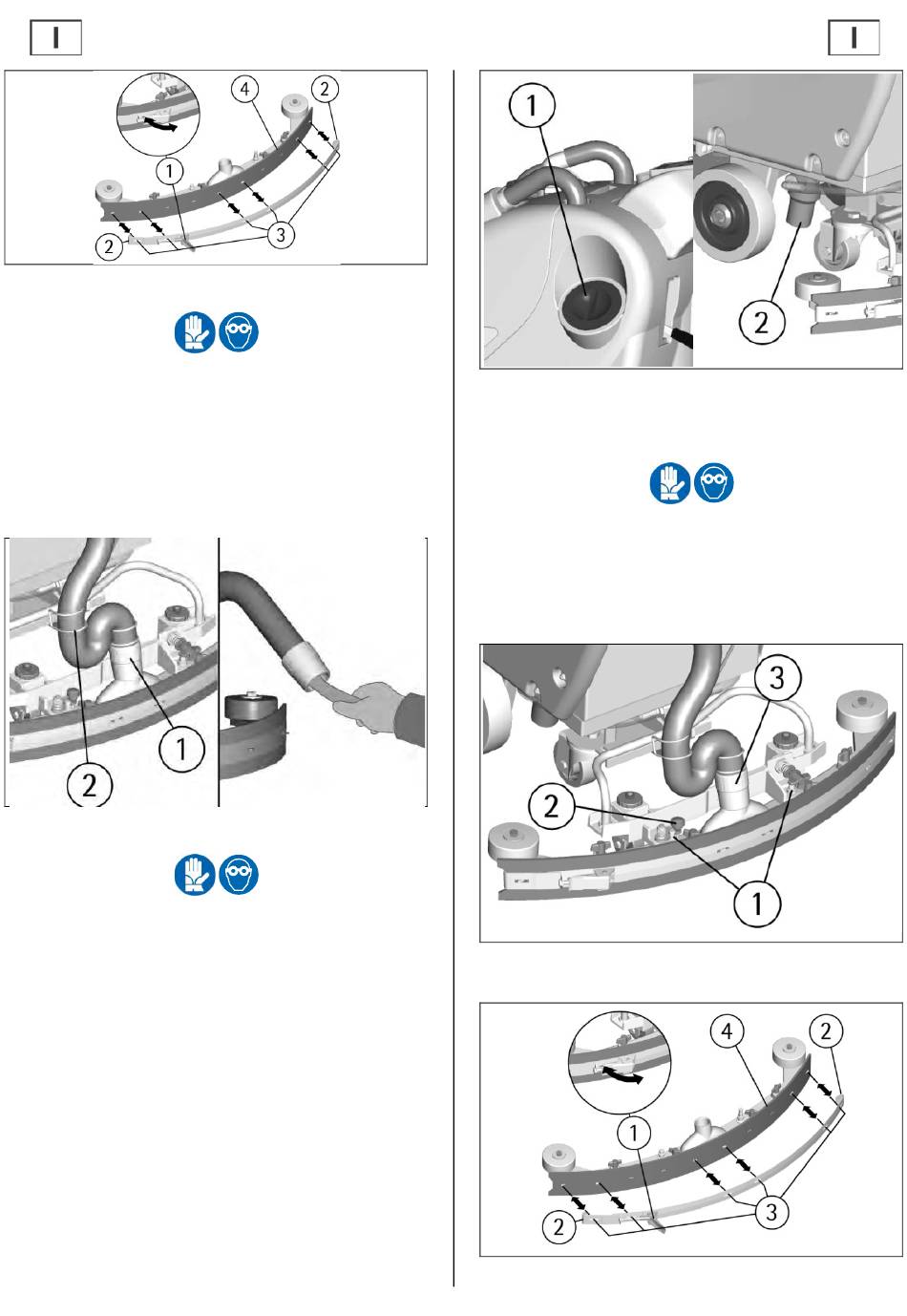

REINIGUNG SAUGFUSSCHLAUCH

Wöchentlich, oder falls die Absaugung ungenügend sein sollte, ist es
notwendig zu kontrollieren, dass der Saugfußschlauch nicht verstopft
ist. Unter Umständen, für deren Reinigung wie folgt vorgehen:
1. Den Schlauch von der Schlauchverbindung (1) des Saugfuss her-
ausnehmen und die Federführung des Saugschlauchs (2) loshaken.
2. Den Schlauch inwendig mit einem Wasserstrahl waschen. Wasser
von der Seite einlassen, wo der Schlauch am Saugfuss angeschlossen
ist.
3. Um den Schlauch wieder zu montieren, die obenerwähnten Ar-
beitsgänge umgekehrt wiederholen.

REINIGUNG FRISCHWASSERTANK UND FILTER

1.
Die Maschine zur Wartungsstelle bringen, um das Wasser zu ent-
leeren.
2.
Den Tankdeckel (1) losschrauben.
3.
Den Entleerungsdeckel (2) losschrauben, dabei aufpassen, die
Dichtung nicht zu verlieren oder zu beschädigen.
4.
Mit einem Wasserstrahl den Tank spülen.
5.
Den Frischwasserfilter spülen, der sich im Entleerungsdeckel un-
ter der Maschine befindet.

ZWEIMONATIGE WARTUNG

ERSATZ VORDERER SAUGFUSSGUMMI

Die Abnützung der Sauggummi kontrollieren und eventuell auswech-
seln.
Für den Ersatz ist notwendig:
1.
Den Saugfußschlauch (3) von der Schlauchverbindung heraus-
nehmen.
2.
Den Saugfuss von der Halterung durch Linksdrehung des Hebels
(2) herausnehmen und die Gewindebolzen (1) in seinen Schlitzen
gleiten lassen.
3.
Die Schliessung der Klemmleiste (1) loshaken, die Enden (2) vom
Saugfusskörper befreien und den Gummi (4) herausziehen.
4.
Die oberen Flügelschrauben (5) des Saugfuss losschrauben.
13
