6. ANHANG (Fortsetzung)

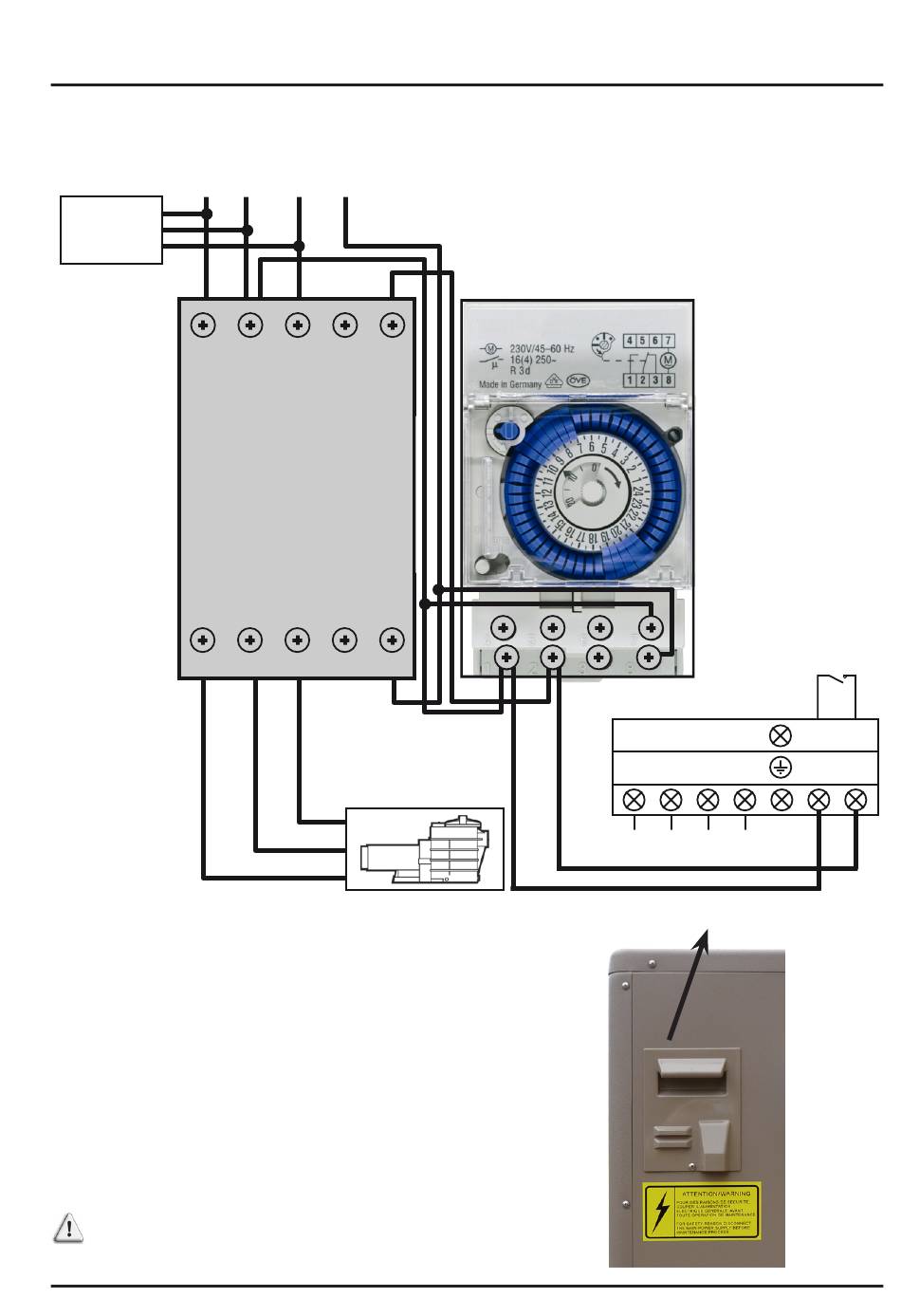

6.2 Vorrangige Heizanschlüsse dreiphasige Pumpe
L1
400 V
˜
50 Hz
1L1 3L2 5L3
2T1 4T2
Die Anschlüsse 1 und 2 liefern einen potenzialfreien
Trockenkontakt ohne Polarität 230 V – 50 Hz.
Verkabeln Sie die Anschlüsse 1 und 2 unter
Berücksichtigung des folgenden Kabelschemas, um
die Filtrationspumpe jede Stunde in einem 2-Minuten-
Zyklus zu aktivieren, wenn die Temperatur des
Beckens unter den Sollwert fällt.
Die Stromversorgung der Filtrationspumpe niemals
direkt an die Anschlüsse 1 und 2 anschließen.
L2 L3 N
13N0 A1
6T3 14N0 A2
L3
L2
L1
dreiphasige Pumpe
4 5 6 7
1 2 3 8
= = = =
R S
Allgemeine Stromversorgung
400V~ / 50Hz
Potentialfreier
Trockenkontakt
max. 7 A
= =
T N 1 2
