Installation finale

3.2.1. Mise en place

Le séparateur doit être installé dans la fouille grâce à un
matériel adapté. Positionner horizontalement le séparateur
dans la fouille et dans l'axe des écoulements. Après cette
étape, remblayer progressivement par couches successives (cf
ci-dessous).
3.2.2. Remblai
Pour éviter toute déformation du réservoir et assurer son
maintien dans la fouille, remplir le séparateur d'eau à 1/3,
remblayer progressivement par couches successives de 30cm
de gravier (taille 8/16 ou approchant) sur le pourtour. Afin de
bien remplir toutes les cavités, chaque couche doit être tassée
manuellement et non mécaniquement.
Veiller à ne pas endommager le séparateur. La fouille autour du
séparateur doit avoir une largeur min. de 500 mm.

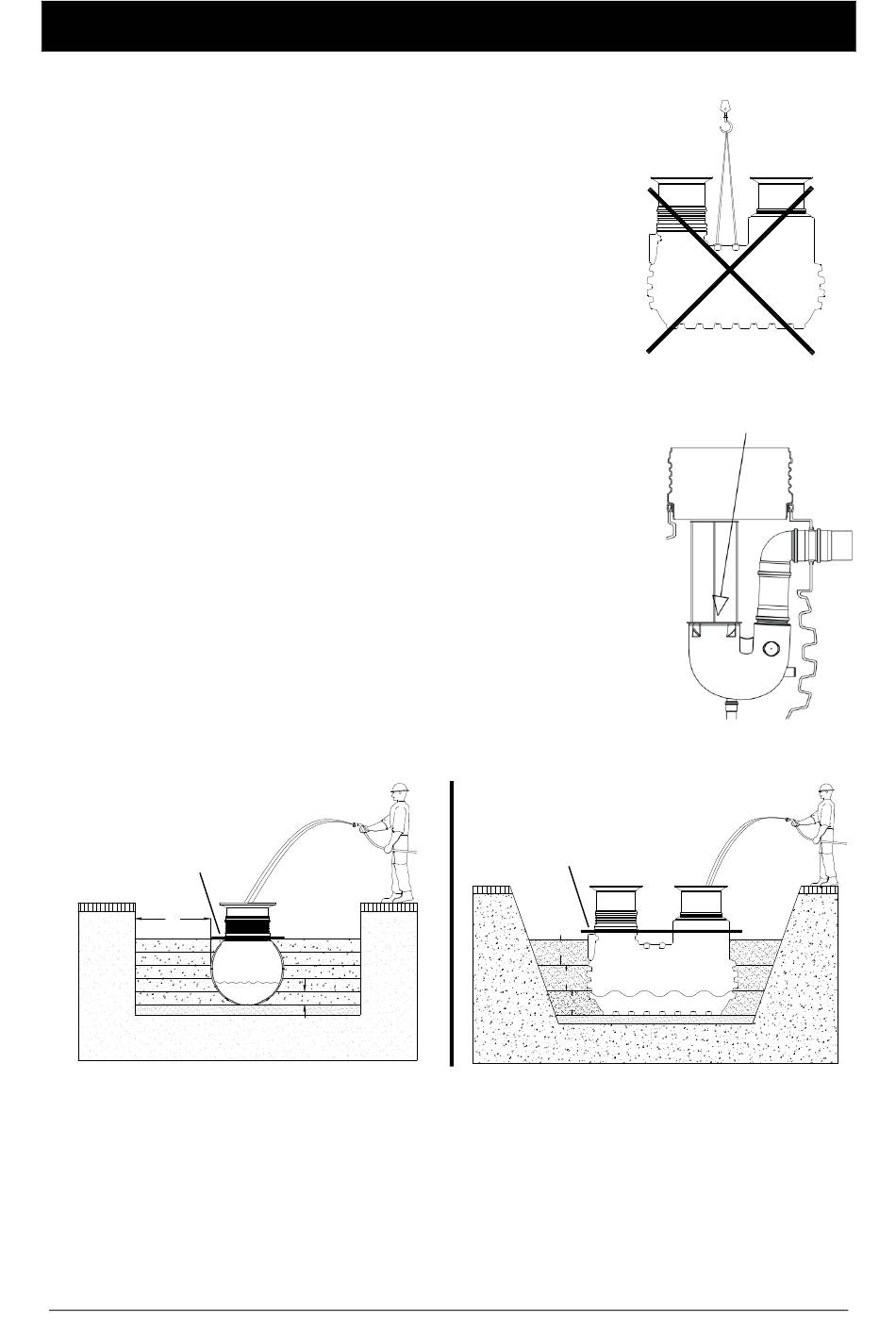

Attention: Pour une installation avec passage poids lourds
(40T), poser horizontalement un géotextile autour des trous
d'hommes ! (cf schémas ci-dessous)!
Séparateur Saphir
Geotextil
500
3. Conditions de pose
1/3
300
Dimensions du géotextile
1150 x 1150 mm
Séparateur.compact
Séparateur Diamant
Geotextil
30 cm
30 cm
30 cm
1/3
Dimensions du géotextile
TN 6-1300-500, TN 10-1300-500: 1150 x 1150 mm
TN10-2000-500, TN 15-2000-500: 1400 x 2450 mm
IMPORTANT :
Remplir d'abord le
