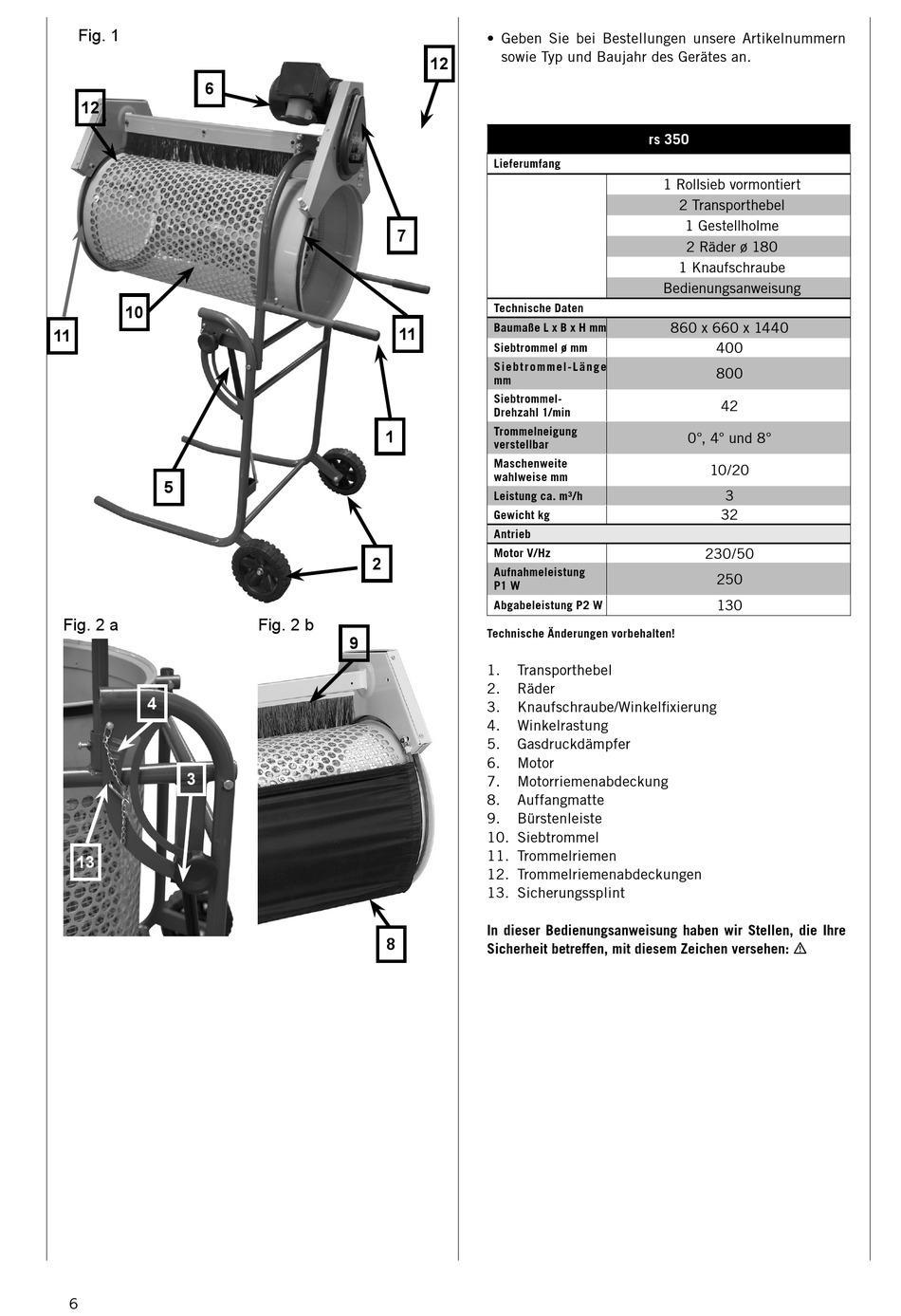

Scheppach rs 350 Betriebsanweisung Seite 6

Fig. 1
6
12
10
11
5
Fig. 2 a
4
3
13
6
7
11
1
2
Fig. 2 b
9
8
• Geben Sie bei Bestellungen unsere Artikelnummern
so wie Typ und Baujahr des Gerätes an.
12
Lieferumfang
Technische Daten
Baumaße L x B x H mm
Siebtrommel ø mm
Sieb t r ommel-L äng e
mm
Siebtrommel-
Drehzahl 1/min
Trommelneigung
verstellbar
Maschenweite
wahlweise mm
Leistung ca. m³/h
Gewicht kg
Antrieb
Motor V/Hz
Aufnahmeleistung
P1 W
Abgabeleistung P2 W
Technische Änderungen vorbehalten!
1. Transporthebel
2. Räder
3. Knaufschraube/Winkelfixierung
4. Winkelrastung
5. Gasdruckdämpfer
6. Motor
7. Motorriemenabdeckung
8. Auffangmatte
9. Bürstenleiste
10. Siebtrommel
11. Trommelriemen
12. Trommelriemenabdeckungen
13. Sicherungssplint
In dieser Bedienungsanweisung haben wir Stellen, die Ihre
Sicherheit betreffen, mit diesem Zeichen versehen: m
rs 350
1 Rollsieb vormontiert
2 Transporthebel
1 Gestellholme
2 Räder ø 180
1 Knaufschraube
Bedienungsanweisung
860 x 660 x 1440
400
800
42
0°, 4° und 8°
10/20
3
32
230/50
250
130
