Kapitel 3. Betrieb

3.5.3 PanaView-Anzeige

Hinweis: Detaillierte Anweisungen zur Eingabe der Inbetriebnahme-Daten mit PanaView finden Sie in Kapitel 2,
Ersteinrichtung in diesem Handbuch und/oder Kapitel 1, Programmieren von standortspezifischen Daten im
Programmierhandbuch.
Öffnen Sie PanaView, stellen Sie die Kommunikation mit dem XMT868i her und geben Sie die
erforderlichen Parameter
1. Öffnen Sie in PanaView das Menü Output (Ausgang) (siehe Abbildung 18 unten) und klicken Sie auf die
Option Text Display (Textanzeige).
Hinweis: Das nach diesem Schritt angezeigte Fenster Text Display (Textanzeige) wird über allen anderen zuvor
geöffneten Fenstern im Vordergrund angezeigt (z. B. dem Fenster Meter Browser (Messgeräte-Browser)).
2. Mit dem Fenster Window (Fenster) können die geöffneten Fenster wie im PanaView Installationshandbuch
beschrieben im gewünschten Format angeordnet werden. Zur Veranschaulichung ist in Abbildung 19 unten
das Fenster Text Display (Textanzeige) in seiner maximalen Größe (Vollbild) dargestellt.
3. Der linke Bereich des Fensters Text Display (Textanzeige) enthält die Standard-PanaView-Netzwerkstruktur.
Erweitern Sie den Zweig XGM und doppelklicken Sie auf den gewünschten Kanal. (Bei Geräten mit zwei
Kanälen können außerdem die Parameter
54
wie in Kapitel 2, Ersteinrichtung beschrieben ein. Gehen Sie danach folgendermaßen vor:

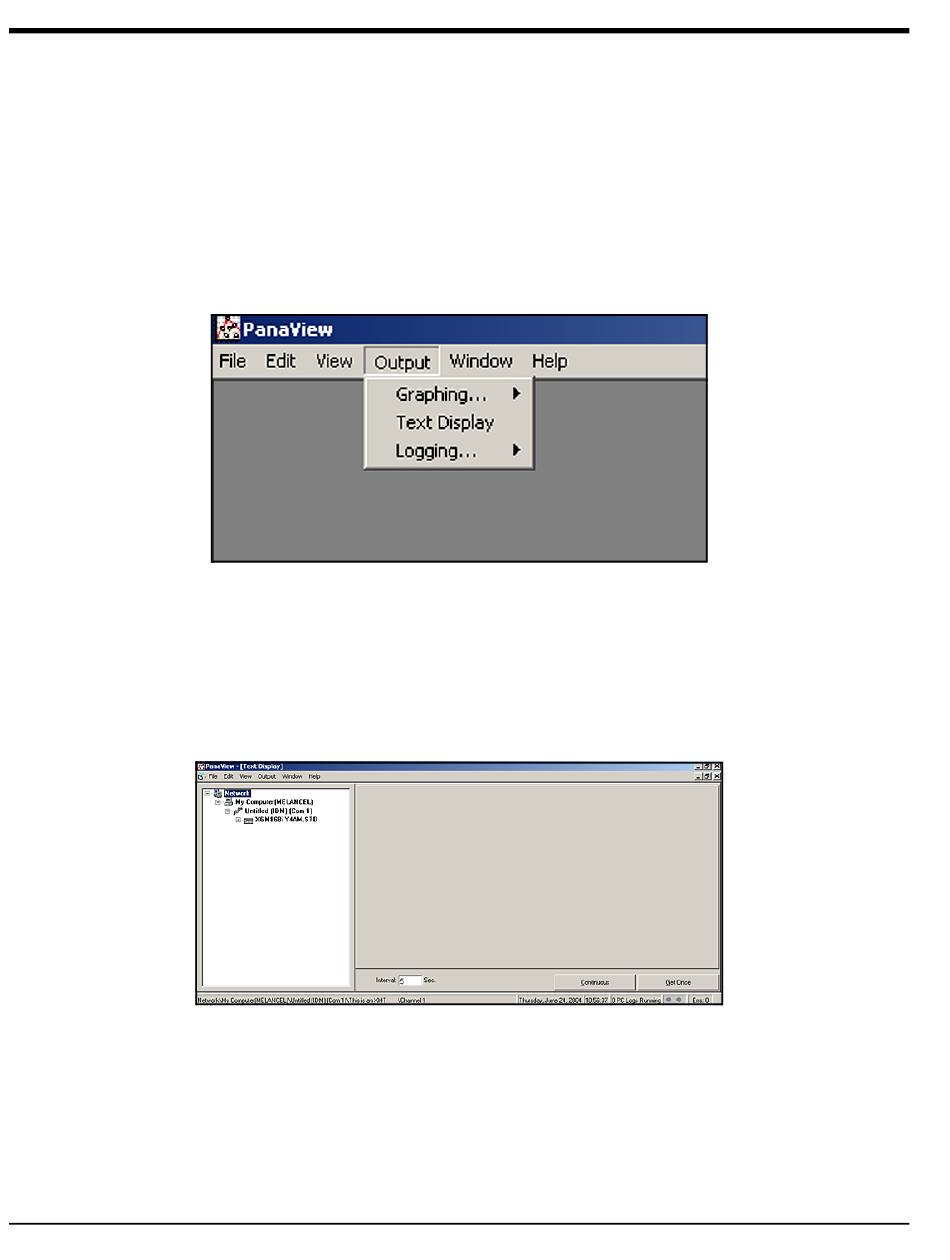

Abbildung 18: Menü „Output" (Ausgang)
Abbildung 19: Fenster „Text Display" (Textanzeige)
oder angezeigt werden.)
SUM, DIFF AVG
für die Inbetriebnahme
