1.7.5b

Verdrahten einer Alarm-Optionskarte

Jede Alarm-Optionskarte verfügt über zwei oder vier universelle Form C-Relais (bezeichnet als A, B, C und D).
Die elektrischen Leistungsdaten der Relais finden Sie in Kapitel 4, Technische Daten. Jedes der Alarmrelais kann
entweder als Schließer (normalerweise offen, NO) oder Öffner (normalerweise geschlossen, NC) verdrahtet werden.
Beim Einrichten eines Alarmrelais kann dieses entweder für den herkömmlichen oder für den ausfallsicheren Betrieb
verdrahtet werden. Im ausfallsicheren Modus ist der Alarm permanent stromführend, außer wenn er ausgelöst wird
oder ein Stromausfall bzw. eine andere Unterbrechung auftritt. Abbildung 4 unten zeigt die Funktionsweise eines
normalerweise offenen Alarmrelais im herkömmlichen und ausfallsicheren Modus.
Schließen Sie jedes Alarmrelais wie in den Verdrahtungsanweisungen auf dem Schild an der Innenseite der
Rückabdeckung angegeben an (siehe Abbildung 3 auf Seite 6 und Abbildung 11 auf Seite 24).
DigitalFlow™ XMT868i Inbetriebnahmehandbuch
Herkömmlich
nicht getriggert
NO
C
NC
ALARMÜBER-
WACHUNGS-
VORRICHTUNG
NO
C
NC
ALARMÜBER-
WACHUNGS-
VORRICHTUNG
Herkömmlich
getriggert

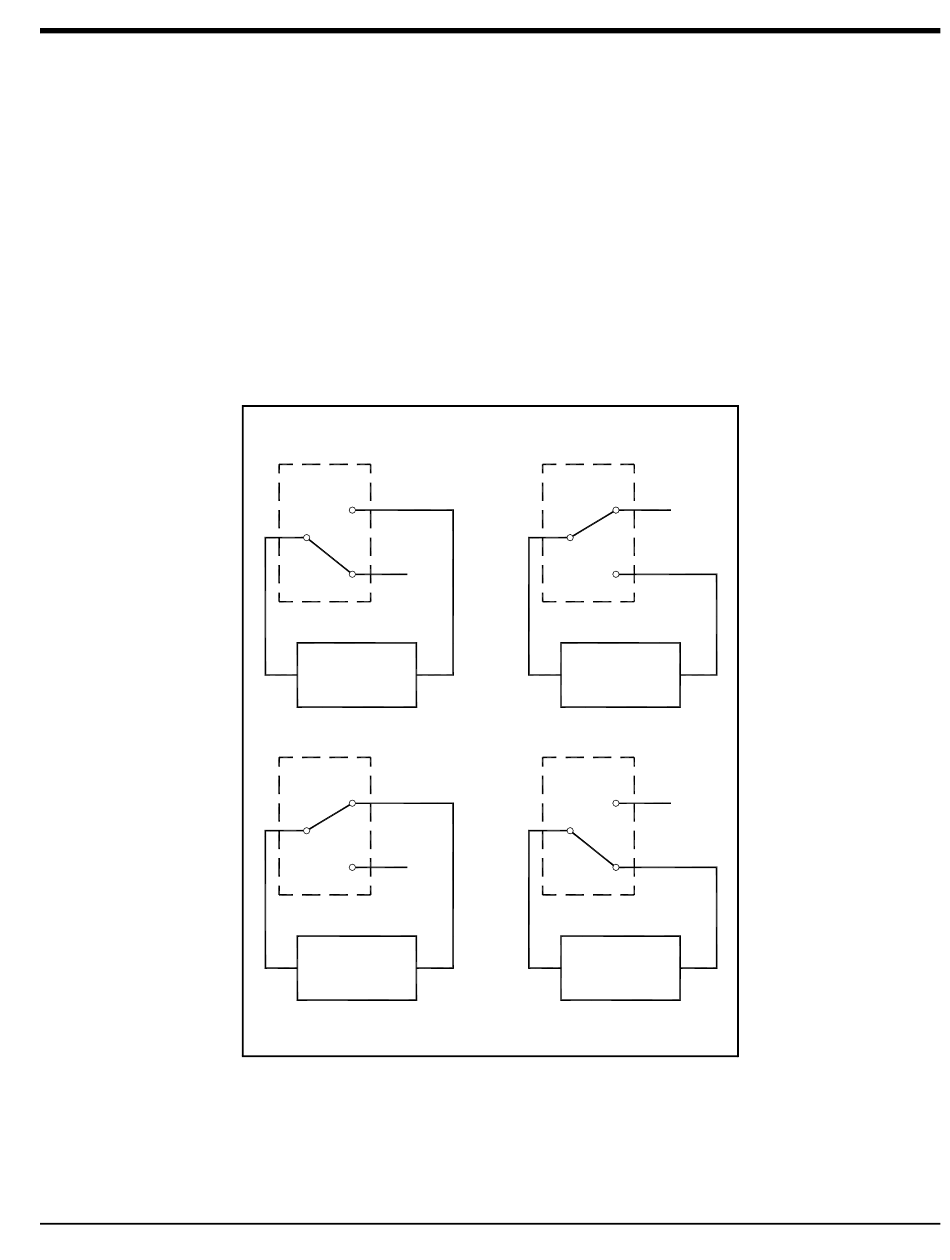

Abbildung 4: Herkömmlicher und ausfallsicherer Betrieb
Ausfallsicher
nicht getriggert
NO
C
NC
ALARMÜBER-
WACHUNGS-
VORRICHTUNG
NO
C
NC
ALARMÜBER-
WACHUNGS-
VORRICHTUNG
Ausfallsicher getriggert
oder Stromausfall
Kapitel 1. Installation
