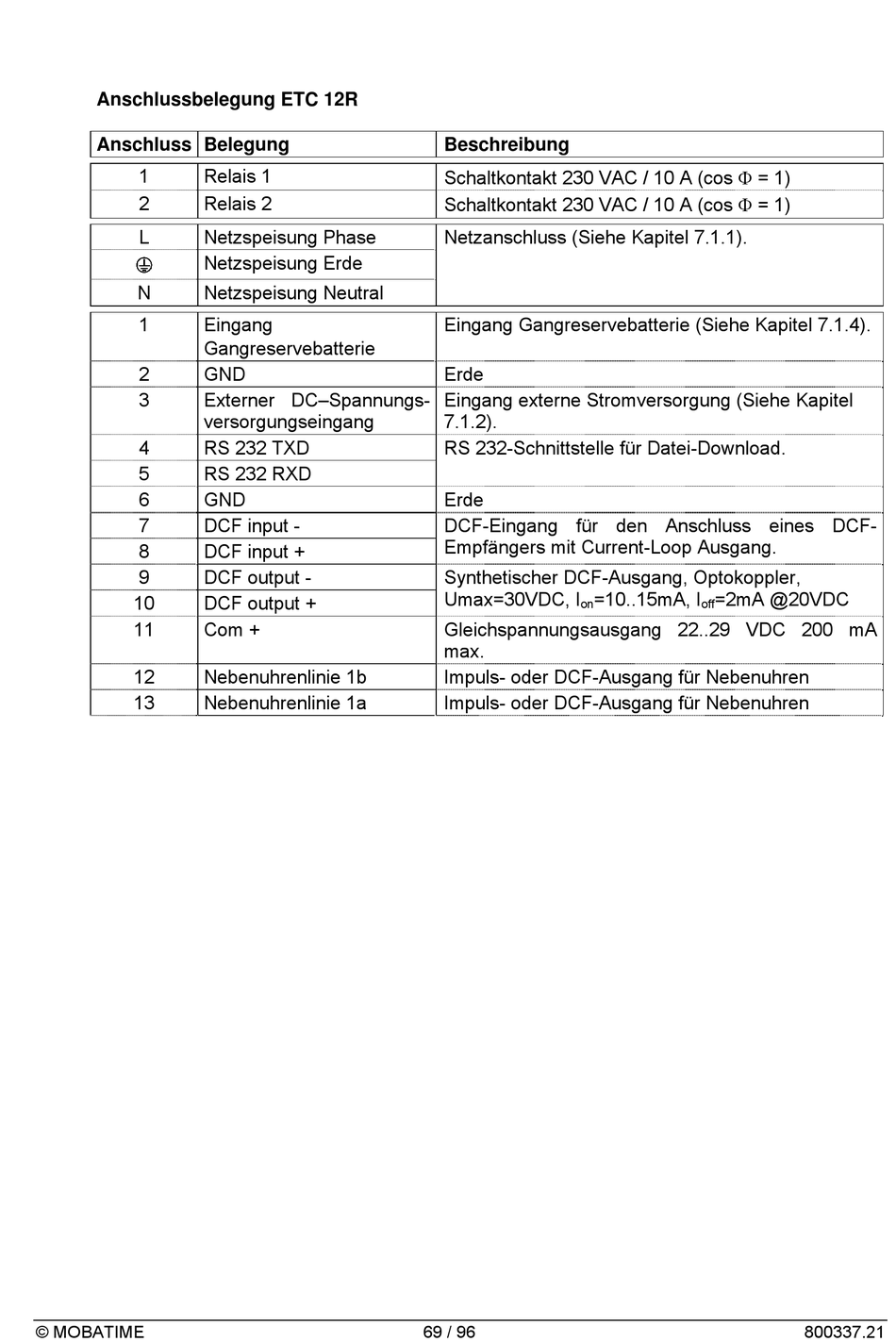

Anschlussbelegung ETC 12R
Anschluss Belegung
1 Relais 1
2 Relais 2
L Netzspeisung Phase
Netzspeisung Erde
N Netzspeisung Neutral
1 Eingang
Gangreservebatterie
2 GND
3 Externer DC–Spannungs-
versorgungseingang
4 RS 232 TXD
5 RS 232 RXD
6 GND
7 DCF input -
8 DCF input +
9 DCF output -
10 DCF output +
11 Com +
12 Nebenuhrenlinie 1b
13 Nebenuhrenlinie 1a
© MOBATIME
Beschreibung
Schaltkontakt 230 VAC / 10 A (cos  = 1)
Schaltkontakt 230 VAC / 10 A (cos  = 1)
Netzanschluss (Siehe Kapitel 7.1.1).
Eingang Gangreservebatterie (Siehe Kapitel 7.1.4).
Erde
Eingang externe Stromversorgung (Siehe Kapitel
7.1.2).
RS 232-Schnittstelle für Datei-Download.
Erde
DCF-Eingang für den Anschluss eines DCF-
Empfängers mit Current-Loop Ausgang.
Synthetischer DCF-Ausgang, Optokoppler,
Umax=30VDC, I
on
Gleichspannungsausgang 22..29 VDC 200 mA
max.
Impuls- oder DCF-Ausgang für Nebenuhren
Impuls- oder DCF-Ausgang für Nebenuhren
69 / 96
=10..15mA, I =2mA @20VDC
off
