Druckaugleichsanschluss angebracht sind. Über den Sensor
wird der Einlass der notwendigen Kältemittelmenge in den
nächsten Wärmeübertrager (Verdampfer) gesteuert.
Im Verdampfer wird das Kältemittel im Gegenstrom zum
Wärmeträger aus der Erdwärmequelle geführt. Bei diesem
Vorgang verdampft das Kältemittel unter niedrigem Druck.
Die dafür erforderliche Wärme wird über die Erdwärme-
quellenpumpe aus dem Erdreich mittels einer Erdwärme-
sonde, eines Erdreichkollektors oder eines Grundwasser-
brunnens zugeführt.
Das Kältemittel verlässt den Verdampfer erneut im gas-
förmigen Zustand und strömt danach zwecks erneuter
Verdichtung zur Saugseite des Verdichters.
Der Kältemittelkreislauf beginnt erneut.

3.2 Systemkomponenten

3.2.1 Wärmepumpe SolvisTeo
Die Wärmepumpe SolvisTeo besteht aus einem Wärme-
pumpen-Aggregat zur Nachheizung des Speichers und
einer Ladestation. Sie steht direkt neben dem Speicher. Die
Heizleistung des Aggregates beträgt 6, 10 bzw. 16 kW.

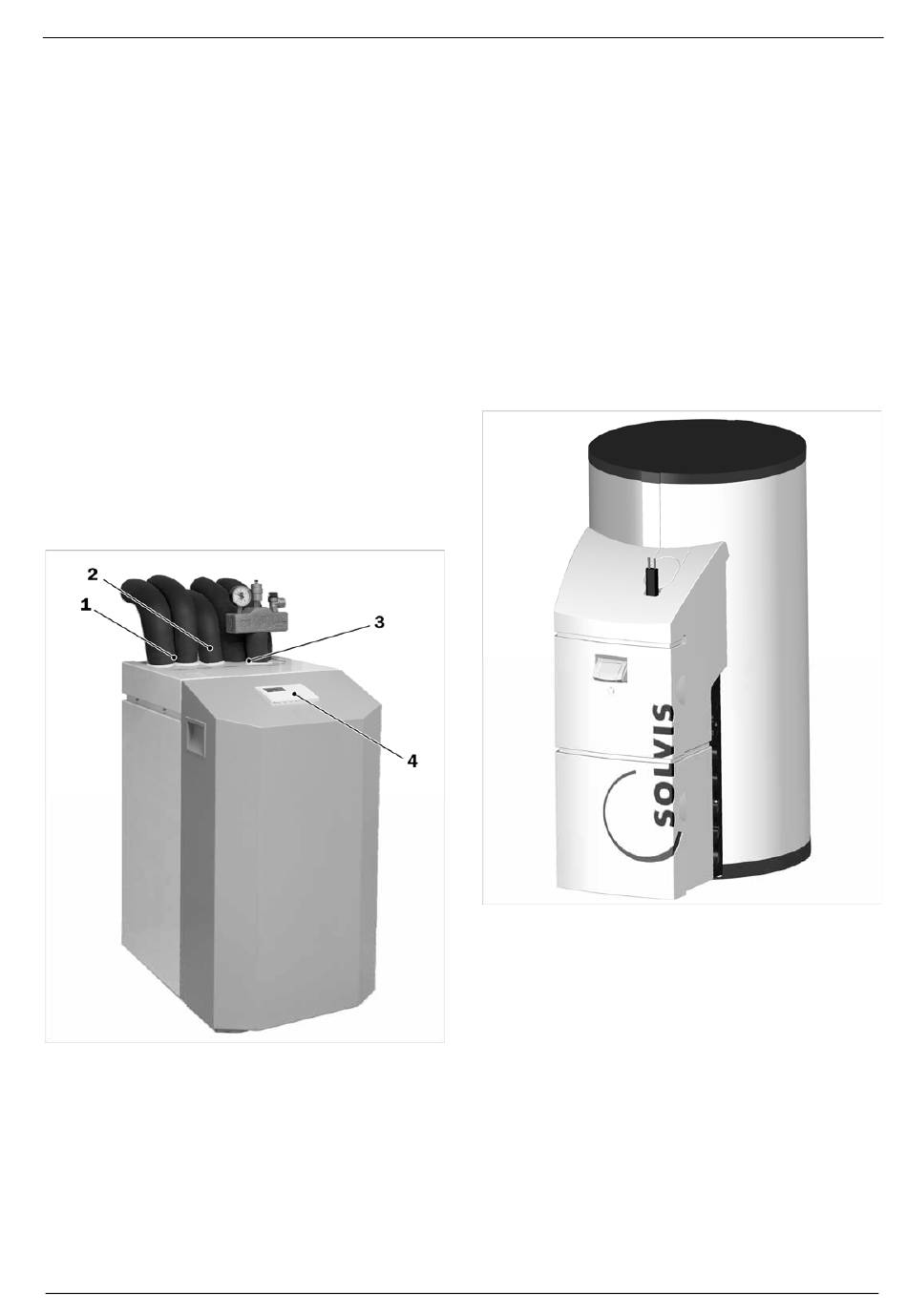

Abb. 2: Wärmepumpe SolvisTeo
Anschluss Solekreis
1
Anschluss WW-Puffer
2
Anschluss Heizungspuffer
3
Wärmepumpenmanager
4

3.2.2 Pufferspeicher SolvisMax

Der Pufferspeicher SolvisMax besteht aus:
SOLVIS SolvisTeo Technische Änderungen vorbehalten 05.16 BAL-TEO-7-K
• einem Speicher für Heizungswasser
• einem Lademodul mit einer Warmwasserstation für
frisch erzeugtes warmes Trinkwasser und einer Solarsta-
tion (optional) zur direkten Anbindung von Kollektoren
• dem Systemregler SolvisControl.
Die Komponenten befinden sich unter einer Abdeckhaube
in ansprechendem Design. Zusammen mit einem starken
Isoliermantel um den Speicher herum werden die Wärme-
verluste auf ein Minimum reduziert.
Der Speicher enthält zwei patentierte Schichtenlader, die
bewirken, dass sich die solar erzeugte Wärme und der
Heizungsrücklauf in die Schicht mit dem gleichen Tempera-
turniveau einlagern. Dadurch wird eine Durchmischung des
Speichers verhindert und die Wärme kann so besser ge-
nutzt werden.
Abb. 3: Pufferspeicher SolvisMax
3.2.3 Wärmepumpenmanager (WPM)
Der Wärmepumpenmanager, kurz WPM genannt, befindet
sich auf der Frontseite der Wärmepumpe. Er steuert die
Wärmepumpe nach den Vorgaben der übergeordneten
Regelung des Systemreglers SolvisControl. Der WPM wird
einmalig bei der Erstinbetriebnahme vom Installateur ein-
gestellt und braucht dann nicht mehr bedient zu werden.
