Compass Chronos Montageanleitung Seite 62

53

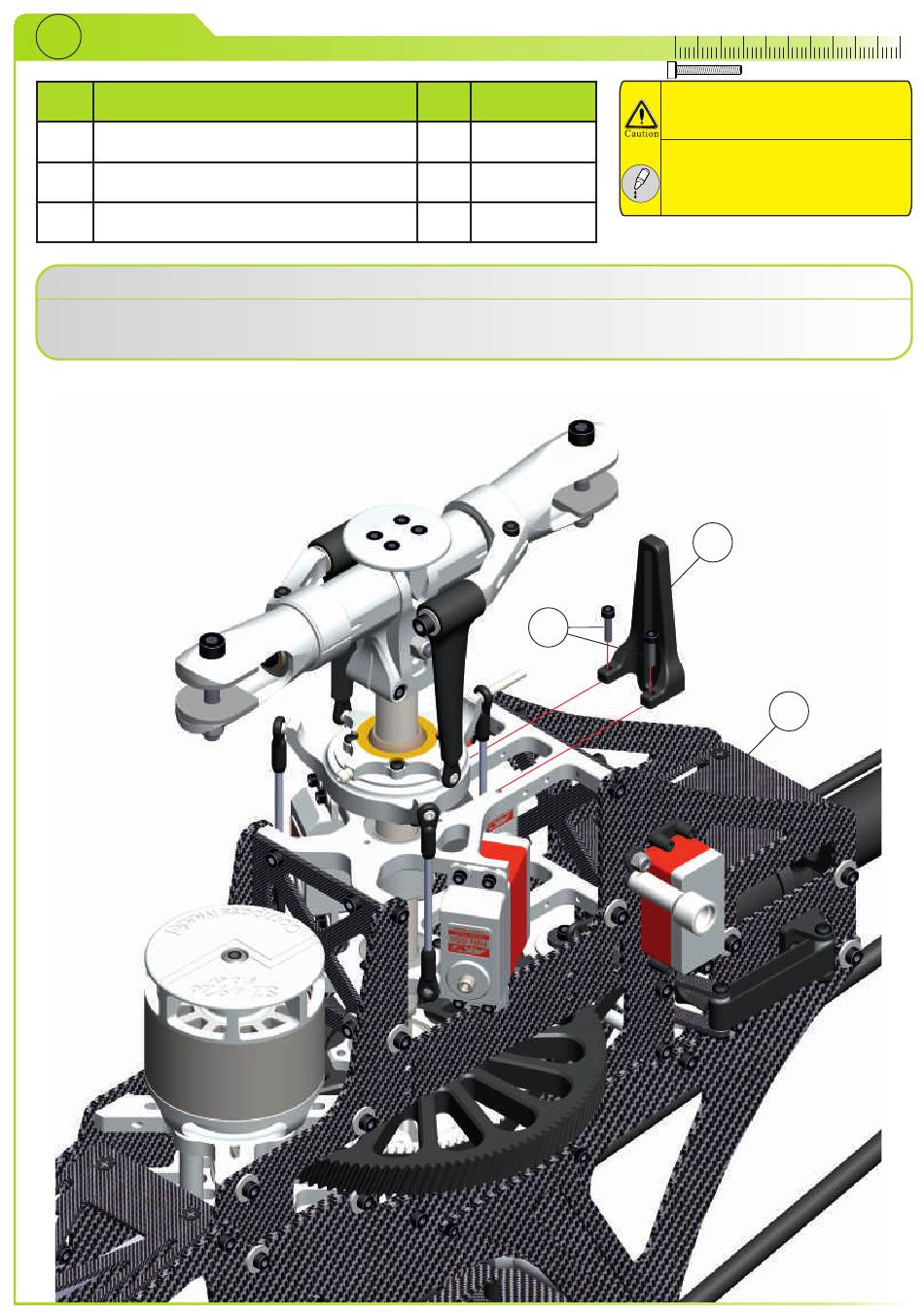

Swash guide
Pos. Description
1 Parts from STEP52
2 Swashplate guide
3 Cap socket head bolt M2.5x10
Mount swash guide (2) with bolts (3) to upper bearing block of STEP52 (1)
Montieren Sie die Taumelscheibenführung (2) mit den Schrauben (3) an den oberen Lagerbock der
Baugruppe aus STEP52 (1).
Qty. Part number
1
1 09-7022
2 80-2510SS
3
10 20 30
Use medium threadlock on all
screws threaded into metal
parts.
Verwenden Sie auf allen
Schrauben die in Metallteile
geschraubt werden mittelfeste
Schraubensicherung.
2
1
40 50
Page 62
