Compass Chronos Montageanleitung Seite 36

27
Motor mount 1
Pos. Description
1 Parts from STEP26
2 Motor mount
3 Motor mount spacer
4 Cap socket head bolt M3x32

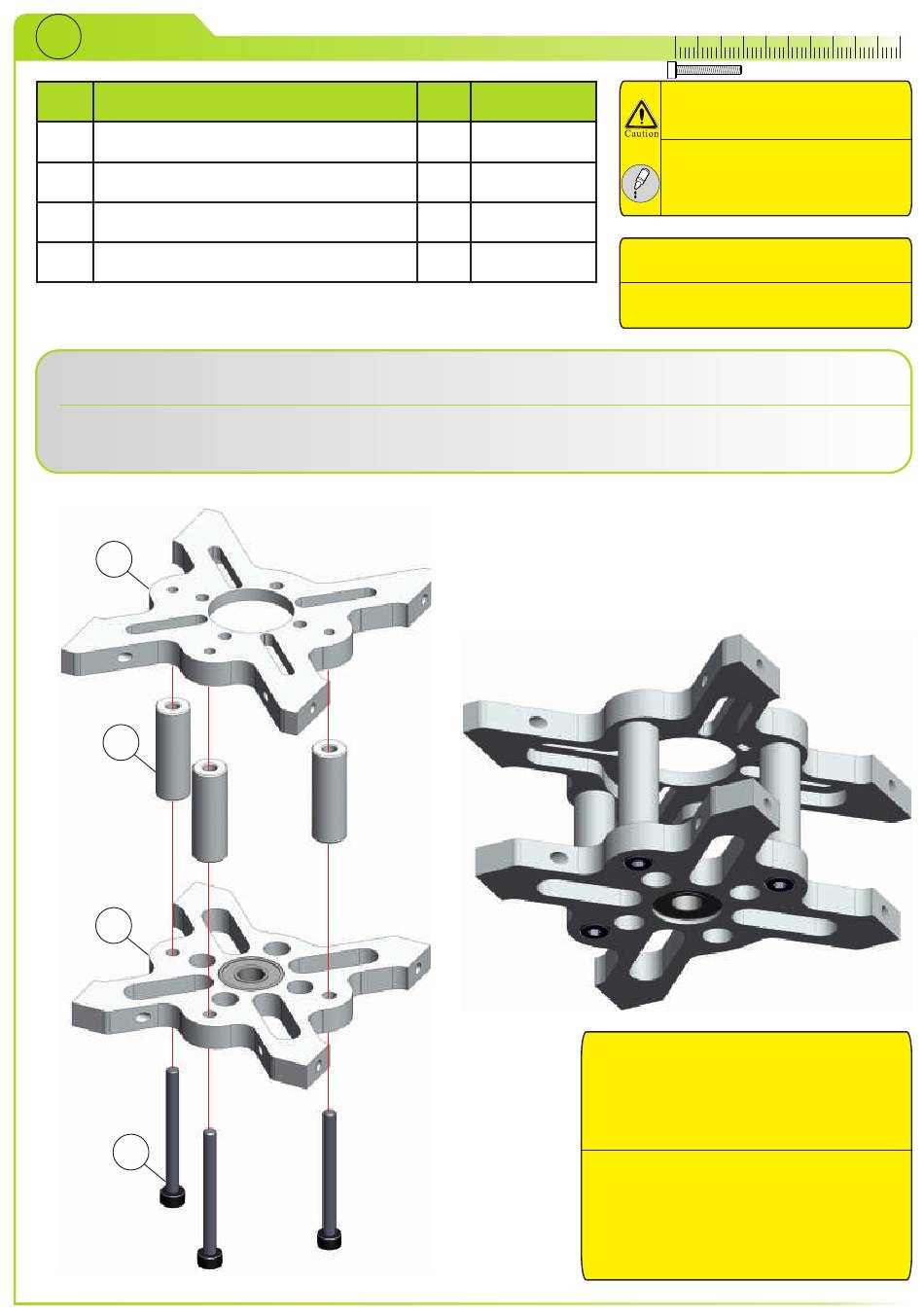

Mount the counter bearing block from STEP26 (1) to the motor mount (2) with bolts (4). Dont
forget to put the motor mount spacers (3) in-between.
Montieren Sie den Gegenlager-bock aus STEP26 (1) mit den Schrauben (4) an der Motor-Halteplatte
(2). Vergessen Sie nicht, die Abstandshalter (3) dazwischen zu montieren.
2
3
1
4
Qty. Part number
1
1 09-7059
3 09-7053
3 80-0332SS
Mount the parts like shown above. The
flat side of the motor mount (2) has to be
on top and the counterbores of the
counter bearing block (1) on bottom of
the assembling.
Montieren Sie die Teile wie oben
gezeigt. Die flache Seite der Motor-
Halteplatte (2) muss sich oben und die
Senkungen des Gegenlager-bockes (1)
unten befinden.
10 20 30
Use medium threadlock on all
screws threaded into metal
parts.
Verwenden Sie auf allen
Schrauben die in Metallteile
geschraubt werden mittelfeste
Schraubensicherung.
Preassembled at factory.
Bereits vormontiert.
40 50
Page 36
