Compass Chronos Montageanleitung Seite 54

45
Struts(2x)
Pos. Description
1 CF struts
2 Plastic skid clamp
3 Cap socket head bolt M2.5x12
4 Nylock nut M2.5

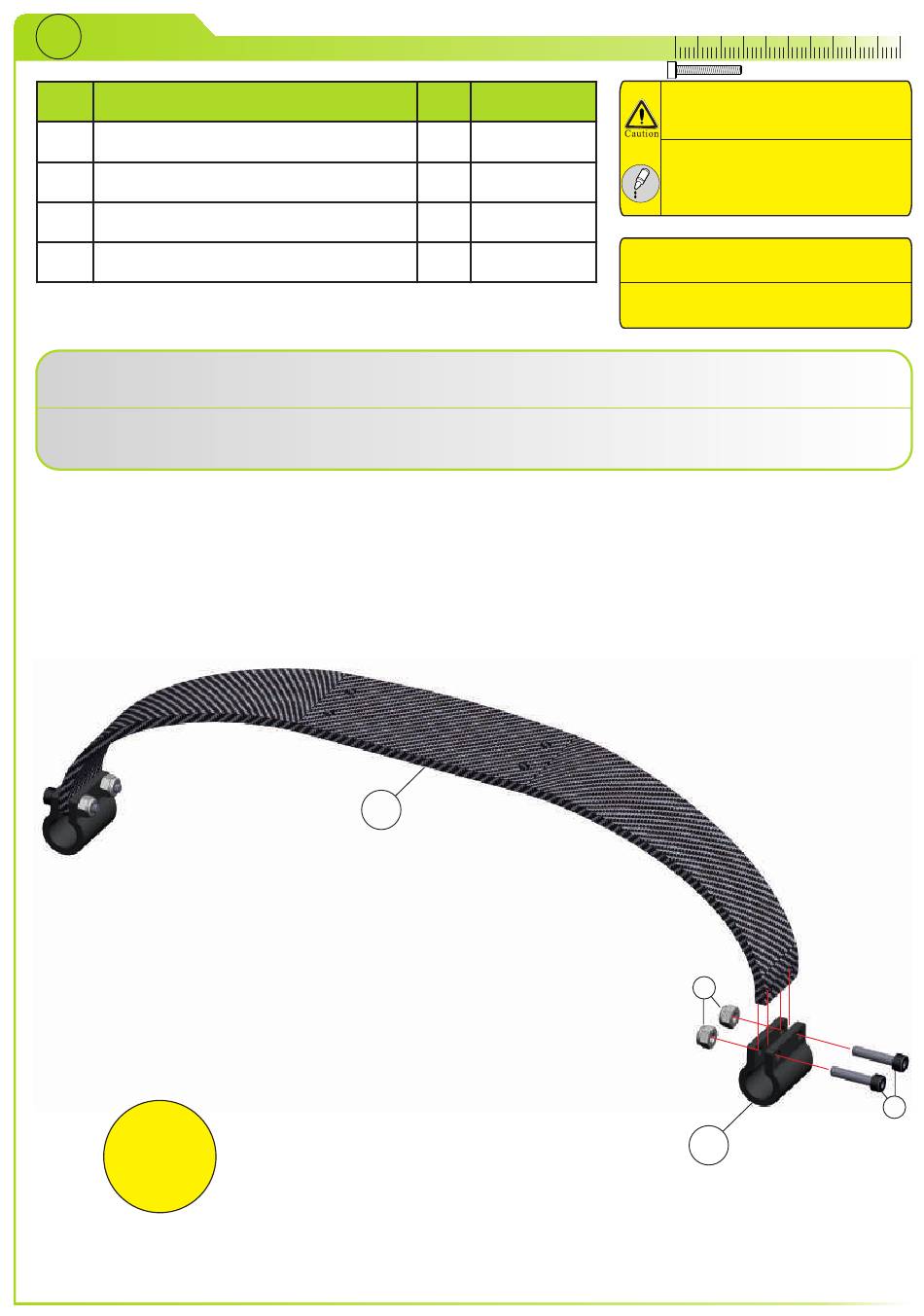

Mount plastic skid clamps (2) with bolts (3) and nuts (4) to cf struts (1).
Do not tighten bolts at this time!
Montieren Sie die Plastik-Klemmen (2) mit den Schrauben (3) und Muttern (4) an die Kufenbügel (1).
Ziehen Sie die Schrauben noch nicht an!
2x
Qty. Part number
2 11-0833
4 11-0821C
8 80-2512SS
8 91-0025
1
10 20 30
Use medium threadlock on all
screws threaded into metal
parts.
Verwenden Sie auf allen
Schrauben die in Metallteile
geschraubt werden mittelfeste
Schraubensicherung.
Preassembled at factory.
Bereits vormontiert.
4
2
40 50
3
Page 54
