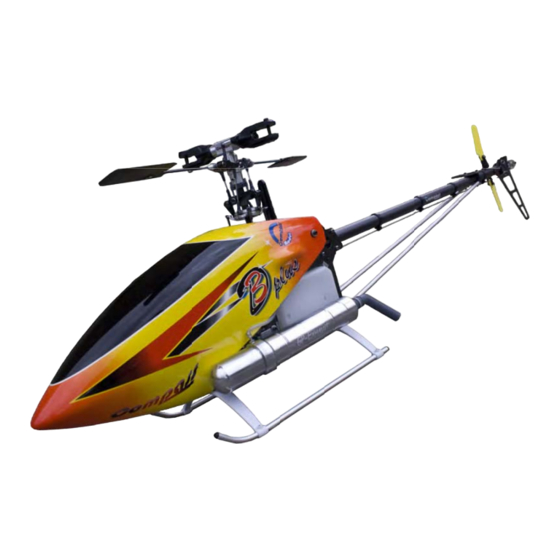

Eigenschaften :
-
neues Rotorkopf-Design
- Erhöhte Rotordrehzahl
- Grosser Pitchweg
- Metall-Taumelscheibe 120° CCPM
- Chassis extrem leicht
- Einfacher Zusammenbau
- 80% Vormontiert
- Vibrationsfreie Motorhalterung
- Verbesserte Motorkühlung
- "Dual Pin Zero-Slop" Heckrotoranlenkung
Copyight Compass Model 2009. Deutsche Übersetzung: Hobby Modellsport GmbH, www.modellsport.ch
Da wir dieses Produkt ständig verbessern, ist es möglich, dass Änderungen hier nicht aufgeführt sind.
Für mehr Informationen gehen sie bitte auch auf: www.compassmodel.com
Montageanleitung
Version 2.0
Deutsche
Übersetzung : www.modellsport.ch

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Compass D3 plus

  • Seite 1 - Verbesserte Motorkühlung - "Dual Pin Zero-Slop" Heckrotoranlenkung Copyight Compass Model 2009. Deutsche Übersetzung: Hobby Modellsport GmbH, www.modellsport.ch Da wir dieses Produkt ständig verbessern, ist es möglich, dass Änderungen hier nicht aufgeführt sind. Für mehr Informationen gehen sie bitte auch auf: www.compassmodel.com...
  • Seite 3: Einleitung

    Einleitung Herzlichen Glückwunsch zum Kauf Ihres neuen Compass Model 3D Plus Nitro H eli k opter. Dieses Model wurde nach dem letzten Stand der Technik entwickelt. Um die beste Leitstung und Zuverlässigkeit dieses Models zu erreichen, lesen Sie bitte diese Anleitung vor dessen Zusammenbau sorgfältig durch und machen sich mit dem Inhalt und den Baugruppen vertraut.
  • Seite 4: Richtlinien Für Den Sicheren R/C Hubschrauber-Flug

    Richtlinien für den sicheren R/C Hubschrauber-Flug • Fliegen Sie nur auf offiziellen Flugplätzen und befolgen Sie die lokalen Vorschriften. • Befolgen Sie die Frequenzkontrollen . Störungen können für alle sehr gefährlich sein. • Holen Sie Hilfe von erfahrenen Piloten. • Anleitungen von erfahrenen Piloten sind sehr wertvoll und manchmal notwendig. •...
  • Seite 5: Vorbereitende Informationen

    Montage begonnen wird. Im Normalfall sind die angeschriebenen Säcke der Baugruppen nach deren Montage leer und es hat keine Teile übrig. Sollte trotz der hohen Genauigkeit, mit der die Säcke von Compass abgefüllt werden, einmal ein Bauteil fehlen, melden Sie sich bei Ihrem lokalen Händler.
  • Seite 6: Motor, Kupplung Und Lüfterrad

    Landegestell M3x10 Selbstschneidende Schraube X 8 M3x5 Madenschraube X 4 Chassis - Vormontiert Zweikomponenten-Epoxid M3x10 Selbst- schneidende Schraube Siehe Seite Team Tips! Empfänger-Vorbau Landegestell M3x10 Selbst- schneidende M3x5 Madenschraube Schraube Die 4 Madenschrauben nicht überdrehen. Das Landegestell M3X5 Madenschraube könnte beschädigt werden. Kufenkappe Landekufen Motor, Kupplung und Lüfterrad...
  • Seite 7 M3x10 Zylinderschraube 0.2~0.5mm Luftspalt Kupplungs- M3x8 glocke Zylinderschraube Kupplung Unterer Träger M3x14 Zylinderschraube M3 Stoppmutter Belassen Sie einen geringfügigen Abstand zwischen Kupplung und Glocke, damit die Maschine sauber laufen kann. Heckrohr & Heckrotor Siehe Seite T eam Tips! M3 U-Scheibe Vorsicht beim Anziehen der Heckrotorblätter.
  • Seite 8 M3 Stoppmutter M2.5x8 selbstschneidende Schraube M3x38 Zylinderschraube Stecke das Heckrohr duch die Heckrohr- halterung. Drehe den Heckriemen 90° nach rechts, bevor das Rohr eingesteckt wird. Das Heckrohr besitzt zwei Nuten. Die kürzere ist hinten im Heckrotorgehäuse, während das längere M3x25 vorne in die Chassishalterung gesteckt wird.
  • Seite 9 Rotor , Pitchkompensator & Taumelscheibe M2.5x8 Selbstschneidende Schraube M4x4 Madenschraube M3x4 Madenschraube x6 In diesem Schritt schieben Sie die Paddelstange M4x4 Madenschraube x2 durch die Paddelwippe und die Steuerarme hindurch. Es ist sehr wichtig, dass die Paddelstange genau zentriert befestigt wird. Wenn sie genau justiert ist, M3x4 mit den Madenschrauben sichern.
  • Seite 10 Servo M2.5x16 Selbstschneidende Schraube M2x6 Zylinderschraube x8 M2.5x20 Zylinderschraube x16 Servomutter (Kunststoff) 2.5mm U-Scheibe Servomutter (Kunststoff) x10 M2.5x20 Zylinderschraube Servo Distanzstück 2.5mm Servo U-Scheibe Alle Kugelköpfe müssen im Abstand von 11mm vom Zentrum montiert werden. 2.5mm U-Scheibe M2.5x16 selbstschn. Schraube M2x6 Zylinderschraube Kugelkopf...
  • Seite 11: Phasen-Kontroll-Ring Einstellung

    Phasen-Kontroll-Ring Einstellung Pitchkompensator-Arm Blatthalter Blatthalter Parallel zum Heckrohr Heckrohr Phasen-Kontroll-Ring Phasen-Kontroll-Ring Heckrohr Pitchkompensator- Um die Phasen-Kontroll-Ring Einstellung vor- zunehmen, drehen Sie den Phasen-Kontroll-Ring so, dass die Blatthalter und der Pitchkompen- sator-Arm parallel zum Heckrohr sind. Darstellung der Ausrüstung Gyro Nick-Servo Pitch- Servo Quer-Servo Heck-Servo...
  • Seite 12 Die Gestängelängen, die unten angezeigt werden, sind ungefähr. Beachten Sie, dass diese Werte von den Servoarmen und Ihrem Setup abhängig sind und schwanken können. 1.5mm von jeder Kugel- pfanne kürzen. Compass Model Kugelpfannen sind so ge- baut, dass sie auf Ihre Wünsche eingestellt Heck- Servo werden können. Es wird ein Kugelpfannen- CF-Heckanlenkung eindrehwerkzeug empfohlen.
  • Seite 13 Einstellung Pitch Gaskurve Allgemeiner Rundflug 100% Pitch 100% 13° 4°-5° -5° 3D - Flug 100% Pitch 100% 13° 6.5° 0° -6.5° -13° Swash Type Setting Bevor Sie sich an die Programmierung Ihres Senders Futaba machen, lesen Sie bitte die Bedienungsanleitung. Swash Type Die oben aufgeführten Daten stellen allgemeine Vorschläge S3 120...
  • Seite 14 Pitchkompensator-Arm Taumelscheibe Horizontal Horizontal 06-0501 Taumelscheiben-Einstellhilfe Die Taumelscheibe mittels den Gestängen vom Umlenkhebel zur Taumelscheibe wie abgebildet aus- richten. Danach die Pitchkompensator-Arme ausrichten. ° Pitch Mischhebel Mit den Gestängen zwischen Taumelscheibe und Mischhebel, die Mischhebel in eine 5° Abwärts-Position bringen. Mit den Gestängen zwischen Mischhebel und Blatthalter, diese auf 0° Pitch stellen . Motor aus Vollgas Motor aus...
  • Seite 15 Servo - Richtungskontrolle Sender einschalten und sich hinter dem Hubschrauber aufstellen. Taumelscheibenmodus auf CCPM 120° einstellen. Die Sitcks gemäss Zeichnung bewegen und die Reaktion der Taumelscheibe und der Heckschiebe- hülse beobachten. Ebenfalls die Gaseinstellung kontrollieren und die Einstellungen anpassen. Taumelscheiben-Reaktion Mod 1 Mod 2 Roll nach rechts...
  • Seite 16: Hauptrotor-Drehrichtung

    Kabinenhaube M2.5x6 Selbstschneidende Schraube M3x15 Zylinderschraube x2 Kabinenhauben- halter Zweikomponenten Epoxid M2.5x6 Selbstschn. Kabinenhauben- Schraube Dämpfergummi Kordelschraube Die Kabinenhaube auf das Chassis stülpen, die Löcher M3x12 markieren und bohren. Mit Zweikomponenten Epoxid den Zylinderschraube Kabinenhaubenhalter befestigen. Hauptrotor-Drehrichtung Wenn der Hauptrotor im Uhrzeigersinn dreht, muss der Heckrotor - vom Seitenruder her gesehen - ebenfalls im Uhrzeigersinn drehen.
  • Seite 17: Allgemeines

    Team Tips Allgemeines: 1. Die Gestängelängen des 3D Plus müssen wie beschrieben angepasst werden. 2. Es ist sehr wichtig, dass das Tankpendel im Tank nicht frei hängen kann. Um dies zu prüfen, den Tank entfernen und in alle Richtungen drehen. Das Tankpendel muss jede Ecke des Tanks erreichen können. 3.
  • Seite 18 COMPASS MODEL (HK) LIMITED www.compassmodel.com...
  • Seite 19: Ersatzteilliste

    Mit der Ersatzteilnummer in der Liste die Bestell-Nummer ablesen Für die Bestellung NUR die Bestell-Nummer verwenden! Copyight Compass Model 2009. Deutsche Übersetzung: Hobby Modellsport GmbH, www.modellsport.ch Da wir dieses Produkt ständig verbessern, ist es möglich, dass Änderungen hier nicht aufgeführt sind.
  • Seite 20 80 0428 07 0106 02 0113 91 0004 91 0003 02 0110 02 0118 97 0920 60 8165 02 0109 61 4083 80 0322 79 0308 80 0206S 02 0701 02 1538 02 1103 80 0310 63 8165 79 0510 82 821003 Hier Kugellagerfett benutzen 60 8165...
  • Seite 21 Teile-Nr. Beschreibung Bestell-Nr. Bestell-Beschreibung Menge 02-0109 Delrin Dampener 8mm 02-0109 Delrin Dampeners 8mm 2 pcs/bag 02-0110 Spindle Washer 8mm Spindle Washers 8mm 2 pcs/bag 02-0110 02-0113 Spindle Shaft 8mm 02-0113 Spindle Shafts 8mm 2 pcs/bag 02-0118 Flybar Collar 02-0118 Flybar Collars 2 pcs/bag 02-0507 Mixing Arm...
  • Seite 22 61 5134 80 2506 98 1800B 05 0231 02 0262 82 5808 82 5804 02 0229 02 0250 61 5134 81 0305 02 0214 05 0227 80 2506 90 0201 02 0209 60 4094 63 4094 80 0208 02 0225 82 3402 02 1211 80 0208S...
  • Seite 23 Teile-Nr. Beschreibung Bestell-Nr. Bestell-Beschreibung Menge 02-0205 Tail Blade Link 02-0205S Tail Blade Links w, Pin 2 pcs/bag 02-0209 Tail Rotor Hub 02-0209 Tail Rotor Hub 1 pcs/bag 02-0213 Tail Pitch Slider Tail Pitch Slider 1 pcs/bag 02-0213 02-0214 Tail Shaft Tail Shafts 2 pcs/bag 02-0214...
  • Seite 24 02 0307 02 0601 81 0406 79 0308 60 6196 61 2562 80 2505 02 0519G 60 10195 02 0535 02 0318G 02 0503G 07 4302 02 0532 60 4083 80 0206S 80 0206S 07 8410 02 0321 80 2514 02 0312 06-0410S 60 6124...
  • Seite 25 Teile-Nr. Beschreibung Bestell-Nr. Bestell-Beschreibung Menge 02-0302 Cooling Fan Hub Cooling Fan Hub 1 pcs/bag 02-0302 02-0304 Cooling Fan 02-0304 Cooling Fan 1 pcs/bag 02-0307 Starter Coupling 02-0307S Starter Coupling 1 pcs/bag 02-0309 Crank Case Holder 02-0309 Crank Case Holder 1 pcs/bag 02-0312 Clutch Liner 02-0312...
  • Seite 27 Teile-Nr. Beschreibung Bestell-Nr. Bestell-Beschreibung Menge 02-0306 Cooling fan shroud (3D Plus) 02-0306 Cooling fan shroud (3D Plus) 1 pcs/bag 02-0604 Bearing block lower Bearing block lower set 1 pcs/bag 02-0604Z 02-0605G Bearing block upper 02-0605G Bearing block upper set 1 pcs/bag 02-0606 Fan Shroud Mount 02-0606...
  • Seite 28 02 0853 02 0810 02 0850P (02-0850) 06 0851 80 0332 82 3201 05 0825T 02 0823B 82 3201 02 0818 02 0826 02 0823A 80 0326 91 0003 02 0816T 95 2508 02-0814S 40 2660 02 0709 80 2508 02 0813...
  • Seite 29 Teile-Nr. Beschreibung Bestell-Nr. Bestell-Beschreibung Menge 02-0709 Ball Link Ball Links 10 pcs/bag 02-0709 02-0810SG Thumb Screw (gold) Thumb Screw set (gold) 4 pcs/bag 02-0810SG 02-0813 Tail Boom Brace Connector 02-0813S Tail Boom Brace Connector set 4 pcs/bag 02-0814S Tail Boom Brace 530mm 02-0814S Tail Boom Brace set 530mm 2 pcs/bag...
  • Seite 30 40 2015 40 2045 40 2025 07 0912 07-0202 80 0206S 40 2155 07 0905 40 2025 07-0911 07 0901 60 4083 07 0910 60 4083 07 0913 02-0237S 81-0404 07 0905 81-0404 83 0003 40-2095 40 2155 40 2060 02 0918 02 0901 82 2578...
  • Seite 31 Teile-Nr. Beschreibung Bestell-Nr. Bestell-Beschreibung Menge 02-0237 Carbon Tail Control Rod 02-0237S Carbon Tail Control Rod set 1 set/bag 02-0901 Servo Spacer (3D Plus) Servo Spacers (3D Plus) 8 pcs/bag 02-0901 02-0918 Servo Nut Servo Nuts 5 pcs/bag 02-0918 07-0202 Tail Control Arm 07-0202S Tail Control Arm set 1 set/bag 07-0901 Shaft Collar 10.6mm...
  • Seite 32 COMPASS MODEL (HK) LIMITED www.compassmodel.com...
