Compass Chronos Montageanleitung Seite 23

14

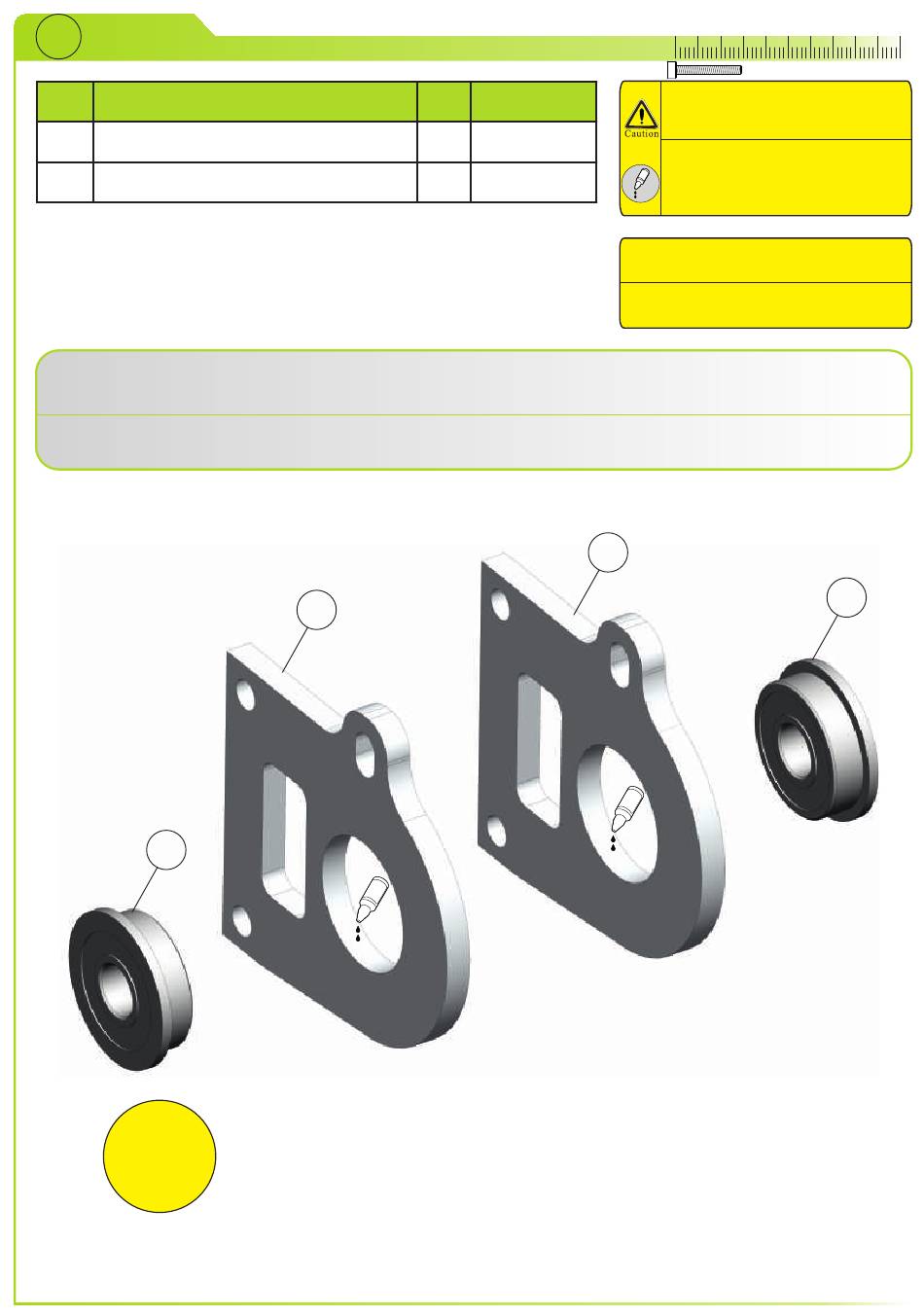

Tail case 1 (2x)
Pos. Description
1 Tail sideframe (Aluminium)
2 Bearing 6x13x5
Apply a small amount of bearing mount threadlock to inside of bearing seat of both tail case sides and press in
bearings until firmly seated. Note: There is one left and one right side of the tail case.
image of the other.
Streichen Sie etwas hochfestes Loctite auf den Lagersitz und drücken Sie das Lager komplett ein. Achtung! Es wird ein
linkes und ein rechtes Seitenteil benötigt.
2
2x
Qty. Part number
2 09-7050N
2 61-6135
Achten Sie darauf, beide Seiten spiegelverkehrt aufzubauen!
1
10 20
Use medium threadlock on all
screws threaded into metal
parts.
Verwenden Sie auf allen
Schrauben die in Metallteile
geschraubt werden mittelfeste
Schraubensicherung.
Preassembled at factory.
Bereits vormontiert.
Each side should be a mirror
1
30 40 50
2
Page 23
