Compass Chronos Montageanleitung Seite 53

44
Belt tensioner rubber
Pos. Description
1 Parts from STEP44
2 Rubber band

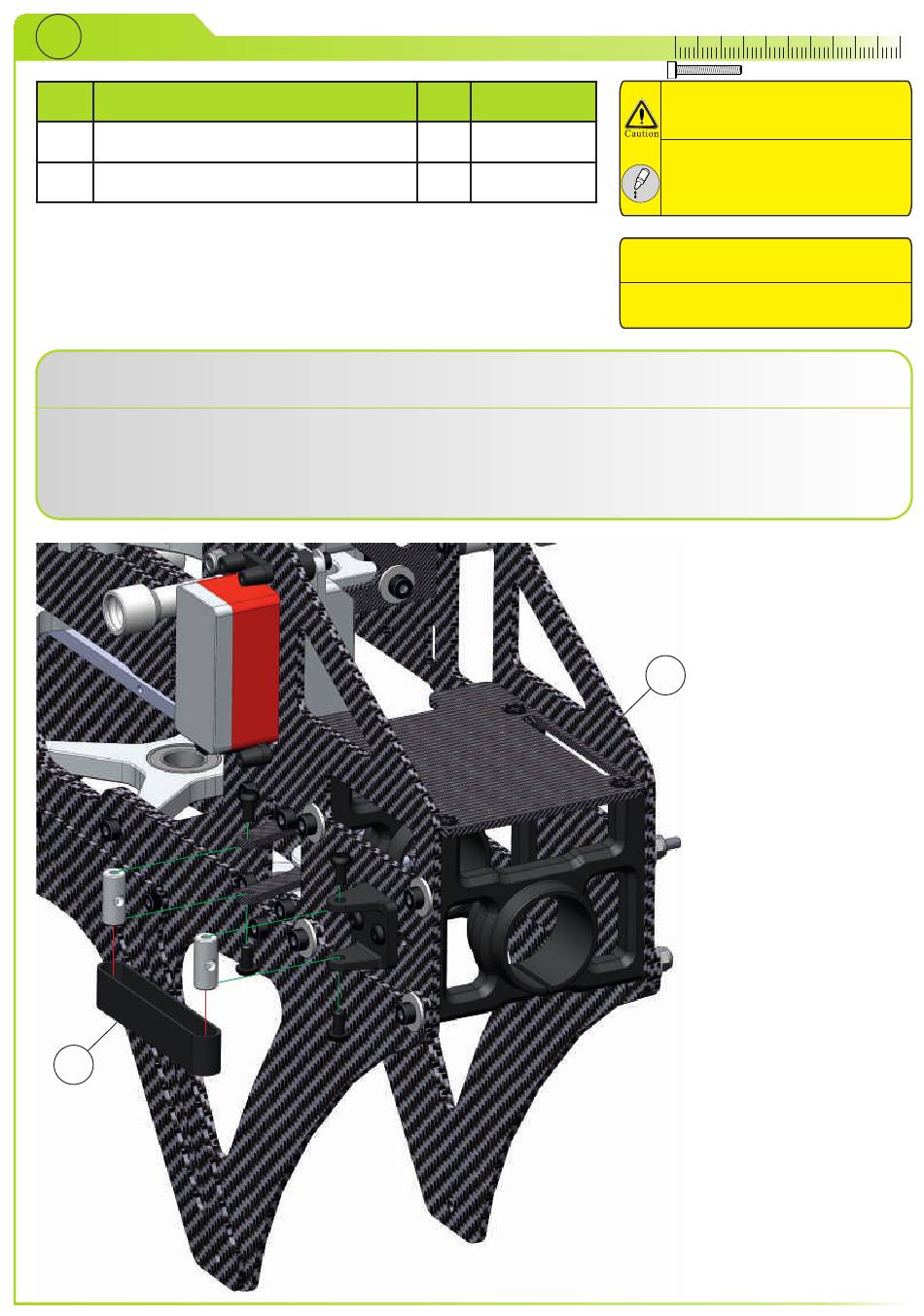

Unscrew the four bolts left loose in STEP35 and STEP39 and remove the two belt tension collars.
Put the belt tension collars inside the rubber band (2) and attach them with the bolts.
Schrauben Sie die vier Schrauben, die Sie in STEP35 und STEP39 lose gelassen haben heraus und
entfernen Sie die beiden Riemenspanner-Gummibandträger.
Führen Sie die Riemenspanner-Gummibandträger nun in das Gummiband (2) und montieren Sie sie
mit den Schrauben.
2
Qty. Part number
1
1 09-7092
10 20 30
Use medium threadlock on all
screws threaded into metal
parts.
Verwenden Sie auf allen
Schrauben die in Metallteile
geschraubt werden mittelfeste
Schraubensicherung.
Preassembled at factory.
Bereits vormontiert.
1
40 50
Page 53
