Tail rotor 2
Pos. Description
1 Parts from STEP19
2 Parts from STEP13

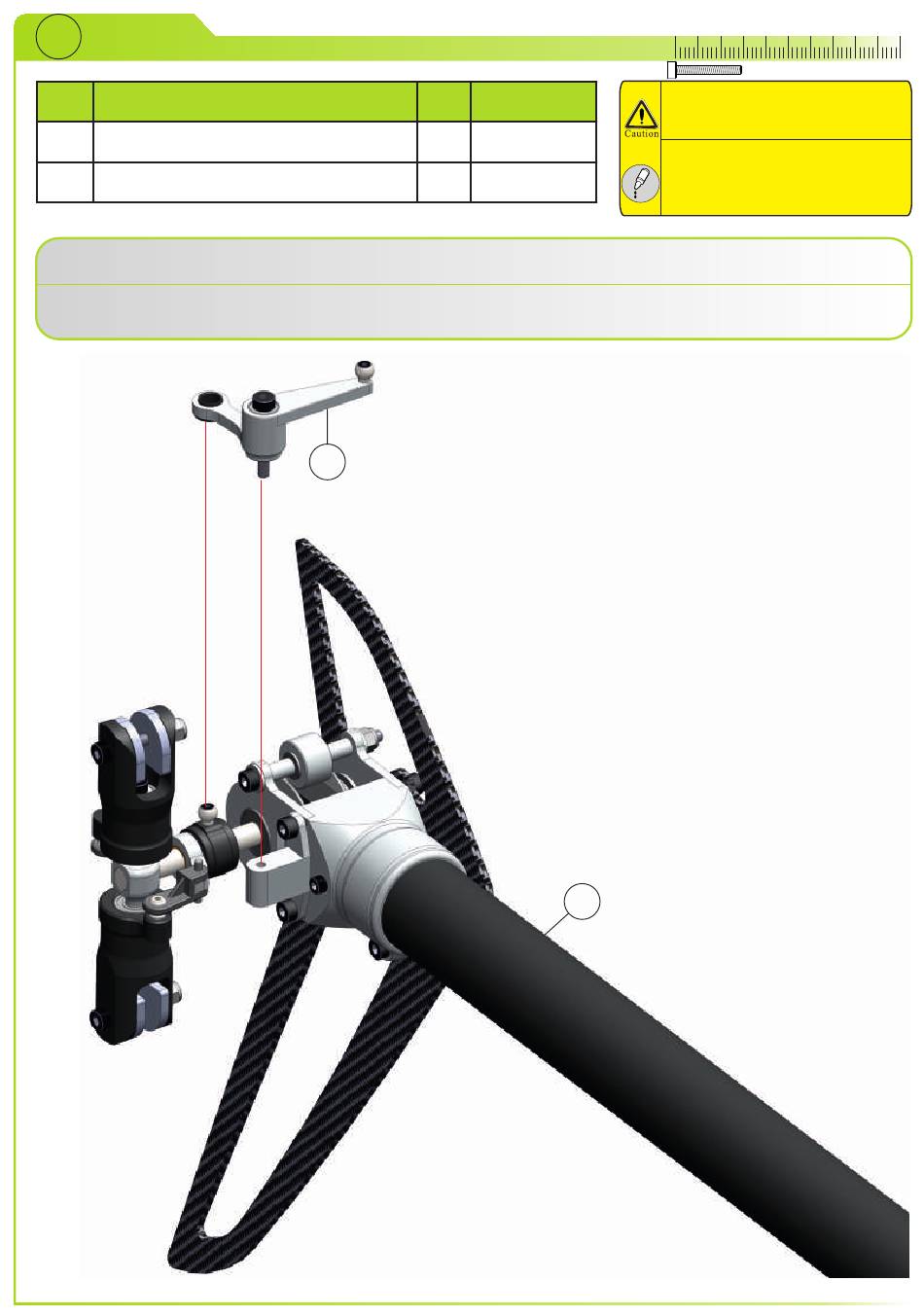

Mount tail pitch control arm (2) assembled in Step 13, to tail unit (1). Ball must be in the plastic sliding tube. Carefully
tighten bolt so that entire mechanism moves very smoothly!
Montieren Sie den Heckanlenkebel (2) aus Step 13 an die Heckeinheit (1). Die Kugel muss dabei in die Kunststoffbuchse im
Heckanlenkhebel greifen. Ziehen Sie die Schraube auf keinen Fall zu fest an.
Qty. Part number
1
1
2
10
Use medium threadlock on all
screws threaded into metal
parts.
Verwenden Sie auf allen
Schrauben die in Metallteile
geschraubt werden mittelfeste
Schraubensicherung.
