Step9: Tail Grip - Compass Chronos Montageanleitung

9
Tail grip (2x)
Pos. Description
1 Tail grip
2 Link ball M2.5

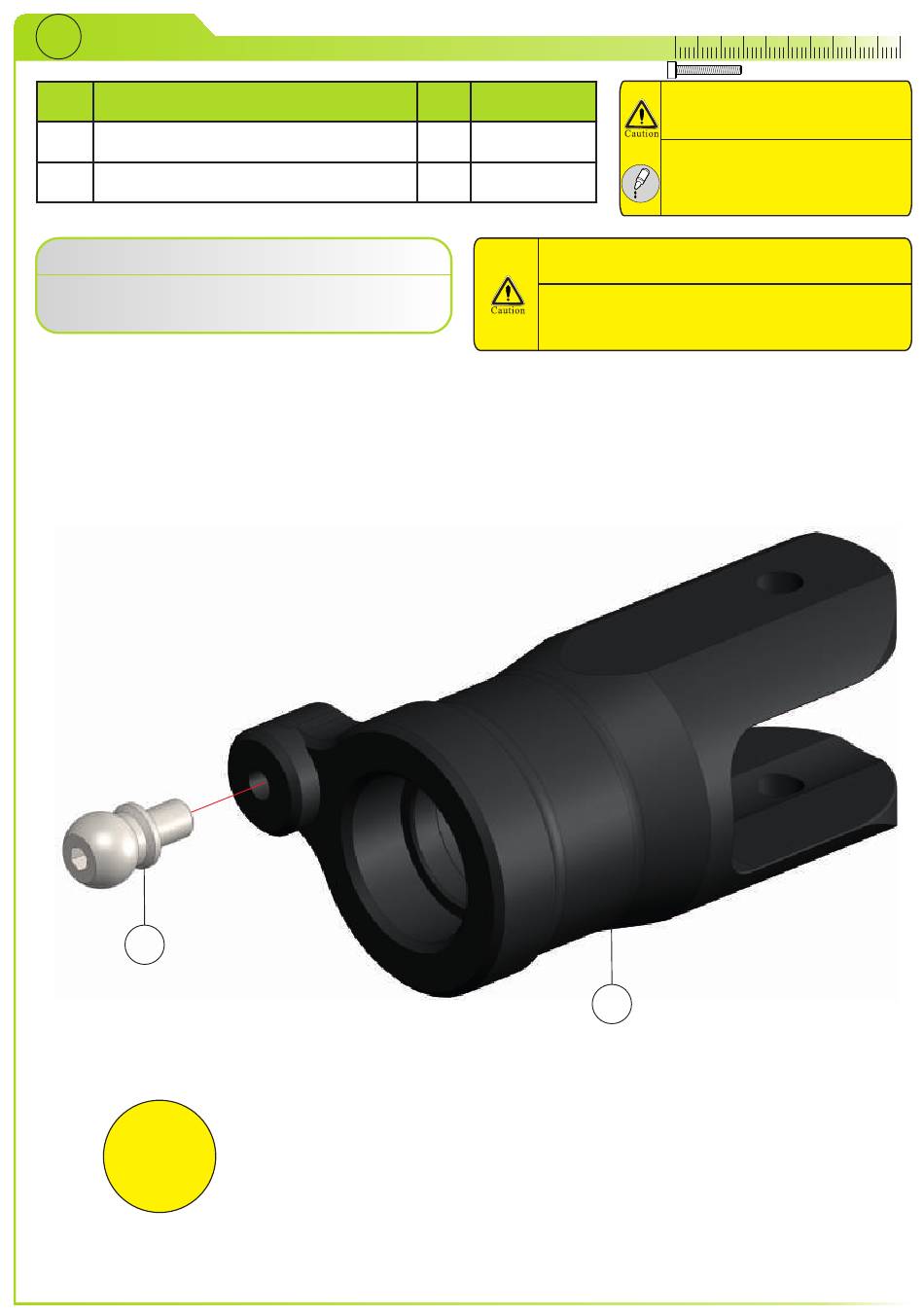

Mount link balls (2) to tail grips (1).
Montieren Sie die Kugeln (2) an die
Heckblatthalter (1).
2
2x
Qty. Part number
2 09-7208
2 02-0701S
Do not overtighten screw threaded into plastic
parts.
Ziehen Sie Schrauben die in Kunststoffteile
geschraubt werden vorsichtig an, ohne sie zu
überdrehen.
10 20
Use medium threadlock on all
screws threaded into metal
parts.
Verwenden Sie auf allen
Schrauben die in Metallteile
geschraubt werden mittelfeste
Schraubensicherung.
1
30 40 50
Page 18
