Compass Chronos Montageanleitung Seite 47

38

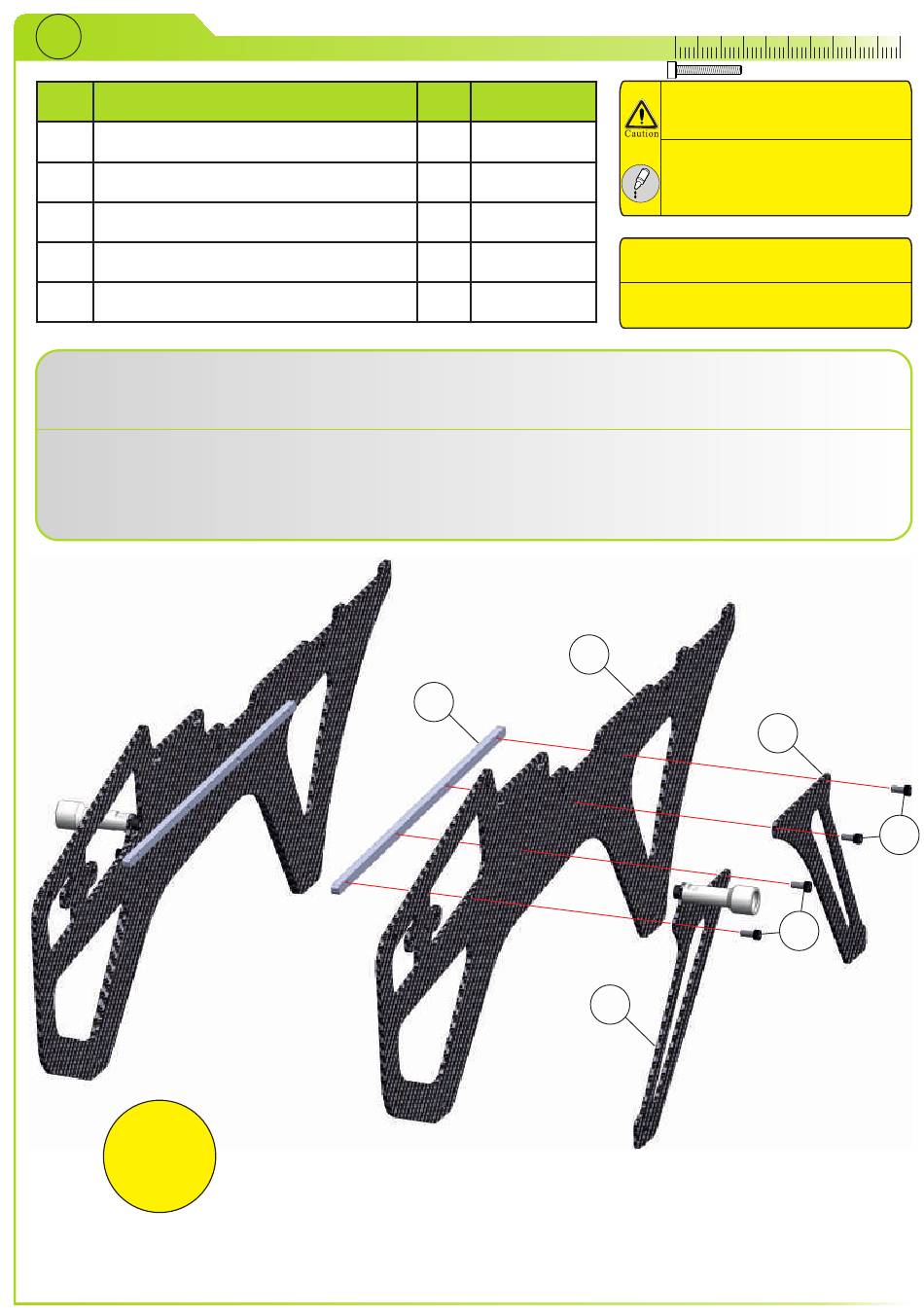

Lower frame 1
Pos. Description
1 Lower CF frame
2 Battery sliding rail
3 Parts from STEP36
4 CF reinforcements rear
5 Cap socket head bolt M2.5x6
Slide bolts (5) through reinforcements front, assembled in STEP36 (3) and reinforcements rear
(4). Attach reinforcements to lower cf frame (1) and tighten it to battery sliding rail (2).
Note: Be sure to make two symmetrical assemblings!
Führen Sie die Schrauben (5) durch die vorderen Versteifungen, zusammengebaut in STEP36 (3) und
die hinteren Versteifungen (4). Befestigen Sie diese Versteifungen nun mithilfe der Akku-
Führungsschiene (2) an der unteren Chassisplatte (1).
Achtung: Stellen Sie sicher, dass sie zwei symmetrische Baugruppen erstellen!
2x
Qty. Part number
2 09-7002A
2 09-7061U
2
2 11-0007
8 80-2506SS
1
2
10 20
Use medium threadlock on all
screws threaded into metal
parts.
Verwenden Sie auf allen
Schrauben die in Metallteile
geschraubt werden mittelfeste
Schraubensicherung.
Preassembled at factory.
Bereits vormontiert.
4
3
30 40 50
5
5
Page 47
