Compass Chronos Montageanleitung Seite 45

36

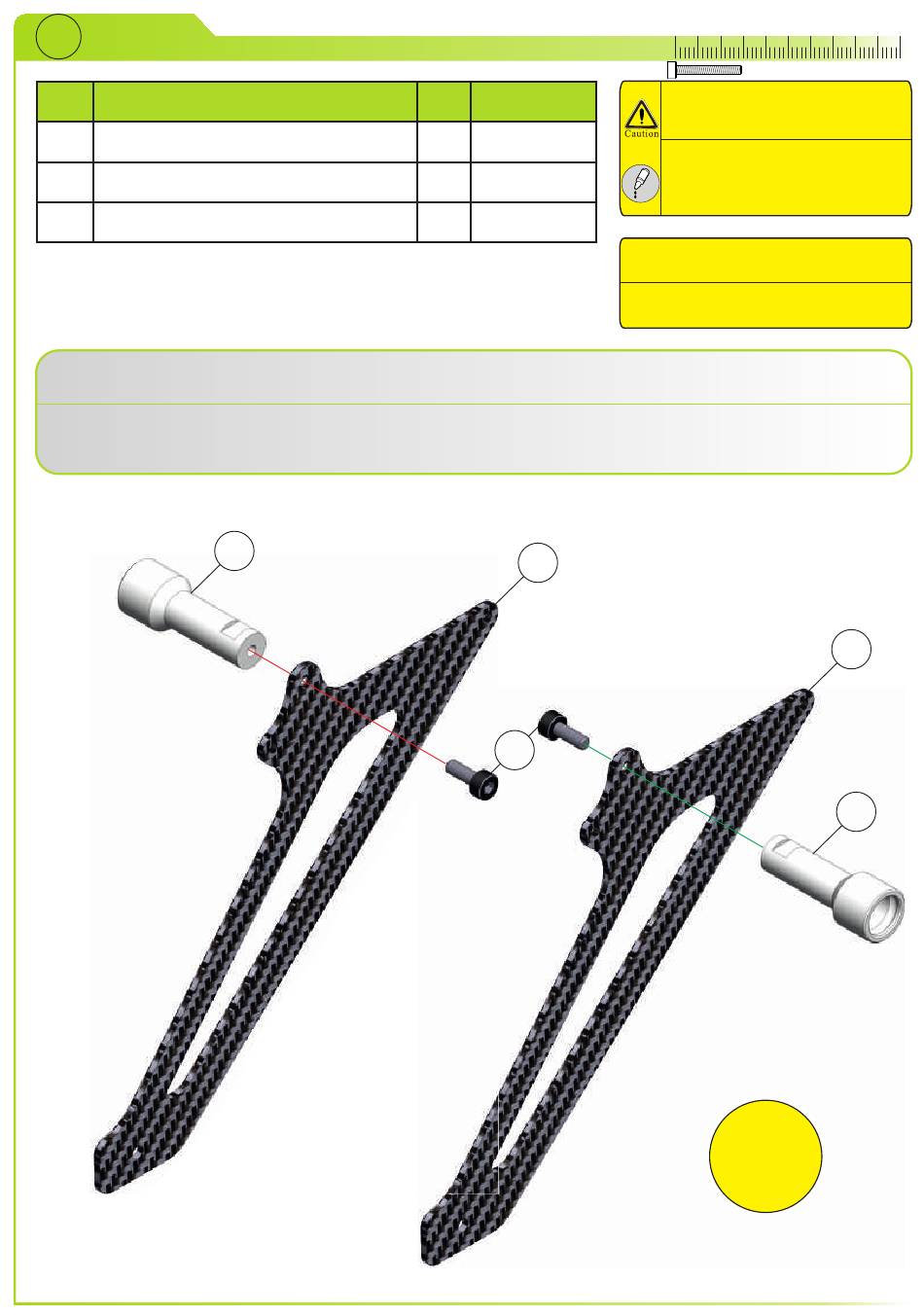

Reinforcements front (2x)
Pos. Description
1 CF reinforcement front
2 Canopy standoff
3 Cap socket head bolt M3x8
Mount canopy standoff (2) to cf reinforcement front (1) with bolt (3).
Note: Be sure to make two symmetrical assemblings!
Montieren Sie die Haubenhalter (2) mithilfe der Schrauben (3) an die Versteifungsplatten (1).
Achtung: Stellen Sie sicher, dass sie zwei symmetrische Baugruppen erstellen!
2
Qty. Part number
2 11-0006
2 14-2010
2 80-0308SS
1
3
10 20 30
Use medium threadlock on all
screws threaded into metal
parts.
Verwenden Sie auf allen
Schrauben die in Metallteile
geschraubt werden mittelfeste
Schraubensicherung.
Preassembled at factory.
Bereits vormontiert.
2x
40 50
1
2
Page 45
