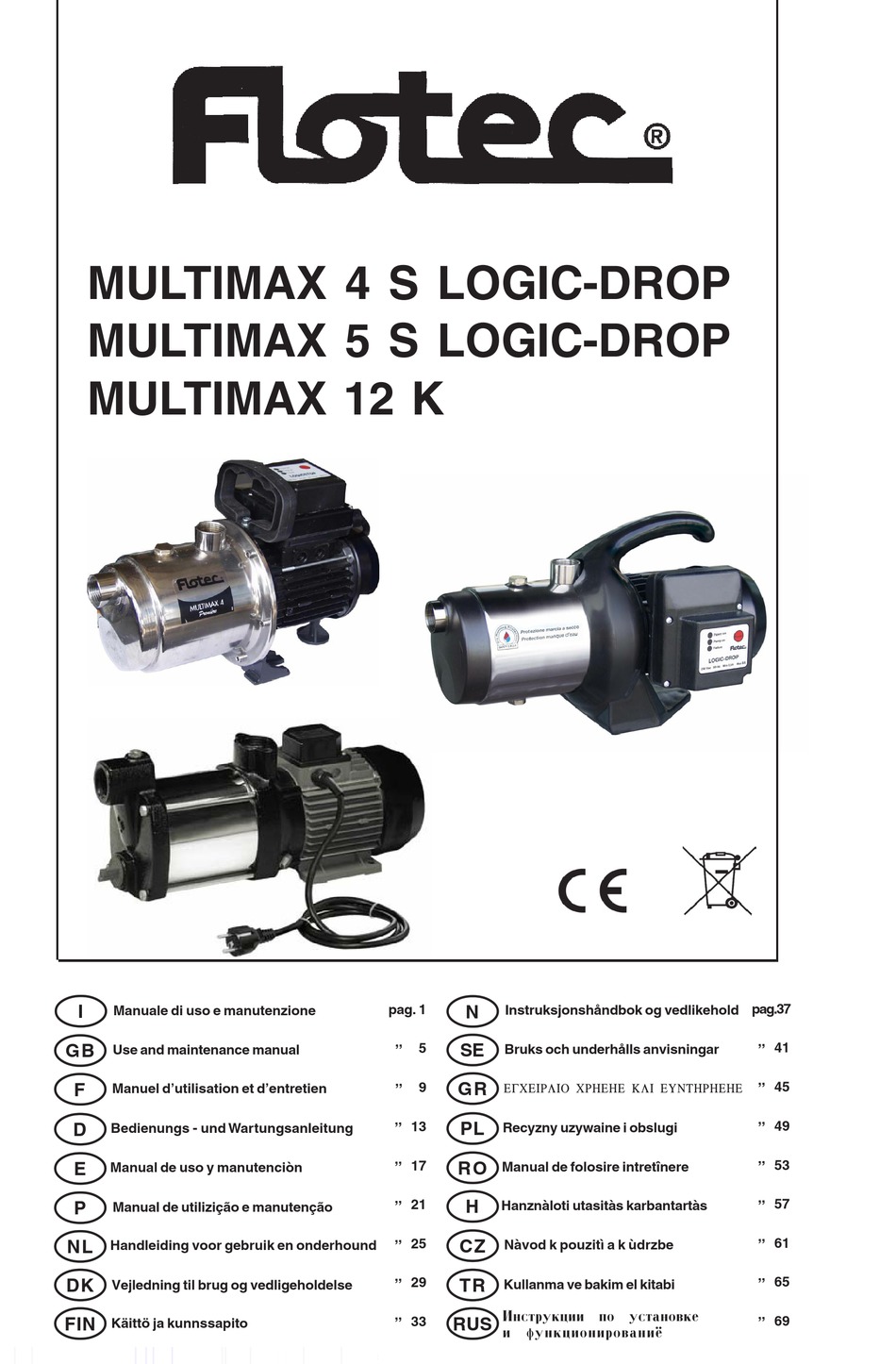

MULTIMAX 4 S LOGIC-DROP
MULTIMAX 5 S LOGIC-DROP
MULTIMAX 12 K
I
Manuale di uso e manutenzione
GB
Use and maintenance manual
