1.5.1 Anlagenschema

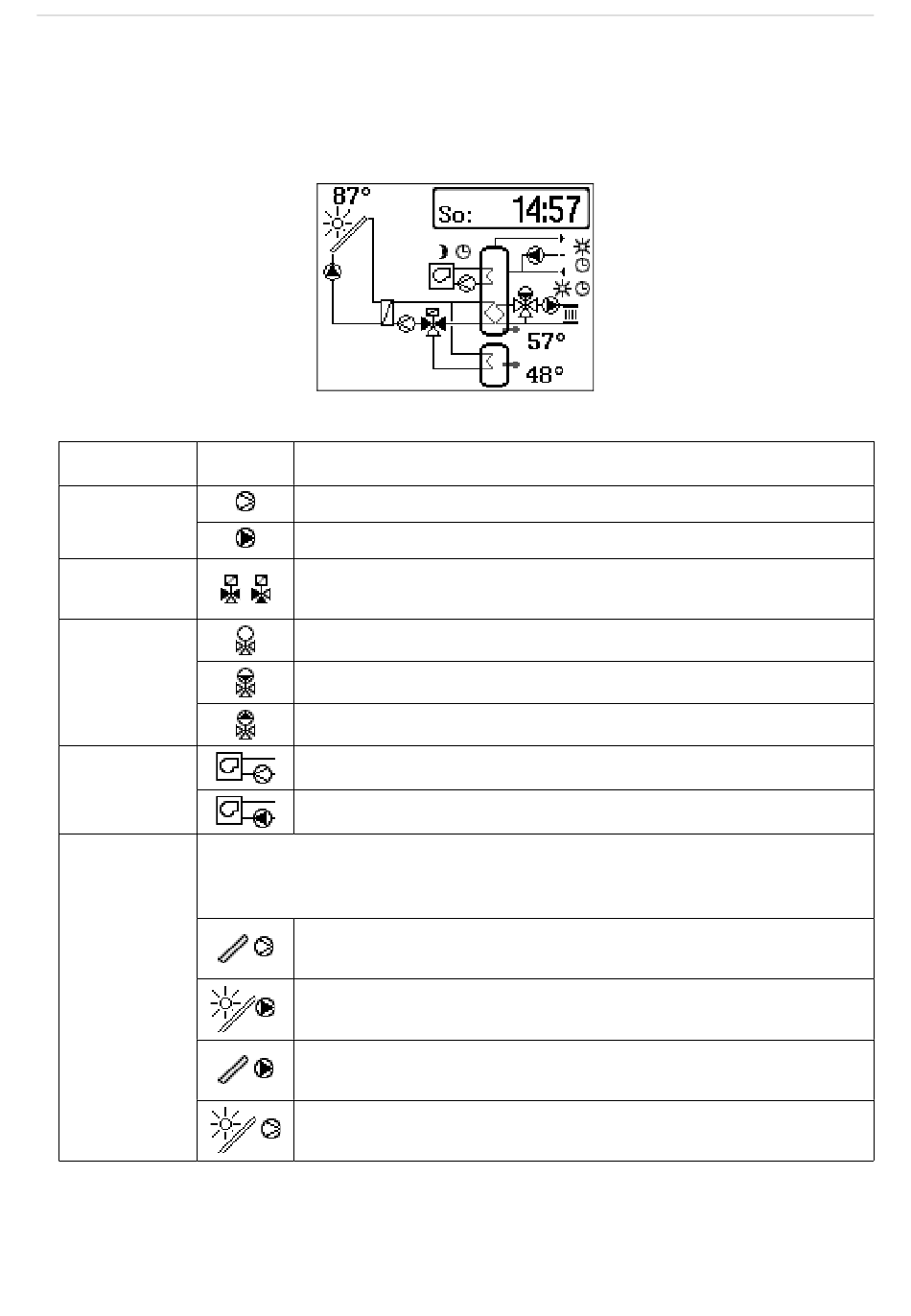

Mit dem auf der Anzeige dargestellten Anlagenschema werden die relevanten Sensor-
informationen, die Betriebsart der Regelkreise sowie Zustandsinformationen von Pumpen
und Ventilen für eine schnelle Übersicht über den Betriebszustand der Anlage visualisiert.
Zu den verwendeten Symbole im Anlagenschema gelten die folgende Hinweise:
Element
Pumpe
Umschalt-
ventil
Mischventil
Nachheizung
Kollektor-
pumpe
EB_37388_SOL3-7_DE004
Symbol Bedeutung
Pumpe ist nicht in Betrieb
Pumpe ist in Betrieb
Umschaltventilstellung wird mit den ausgefüllten Dreiecken
dargestellt
Mischventil nicht in Betrieb
Mischventil 'Zu' ist in Betrieb
Mischventil 'Auf' ist in Betrieb
Nachheizung ist nicht in Betrieb
Nachheizung ist in Betrieb
Für Pumpen, die Bezug zu einem Kollektor haben, gilt die
über dem Kollektor angezeigte Sonne als Betriebszu-
stands-hinweis.
Bedingung für des Einschalten der Pumpe ist nicht erfüllt und
die Pumpe ist nicht in Betrieb.
Bedingung für des Einschalten der Pumpe ist erfüllt und die
Pumpe ist in Betrieb.
Bedingung für des Ausschalten der Pumpe ist erfüllt, aber
Pumpe ist aufgrund der Mindestlaufzeit noch in Betrieb..
Bedingung für des Einschalten der Pumpe ist erfüllt, aber
Pumpe ist aufgrund der Mindestpause noch nicht in Betrieb.
