KT-Elektronik

Kollektorsensor CF1/CF2: Bei einem defektem Kollektorfühler wird die Funktion für
das entsprechende Kollektorfeld ausgesetzt.

Speichersensor SF1/2: Fällt einer der beiden Sensoren aus, findet keine
Speicherladung mehr statt.

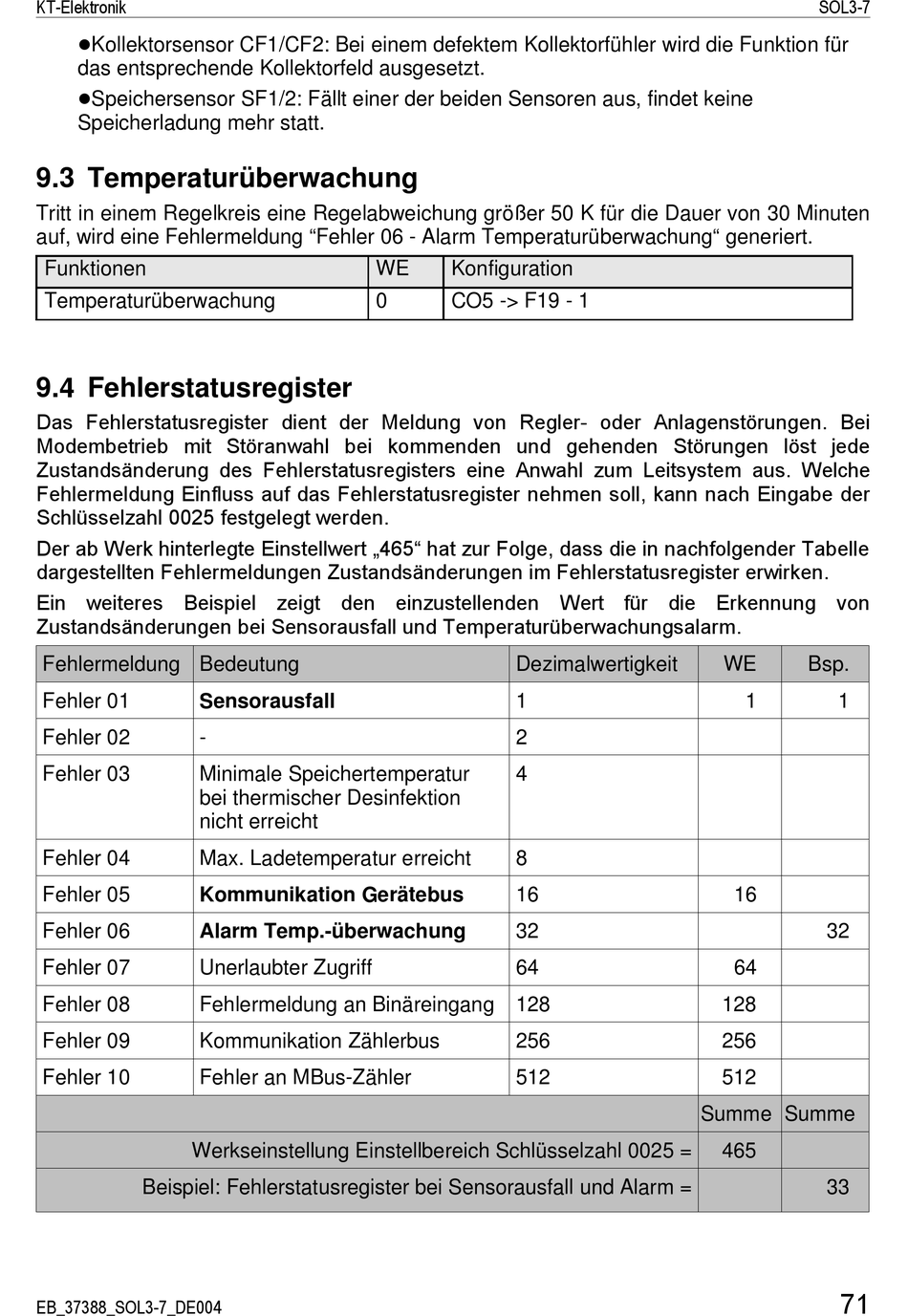

9.3 Temperaturüberwachung
Tritt in einem Regelkreis eine Regelabweichung größer 50 K für die Dauer von 30 Minuten
auf, wird eine Fehlermeldung "Fehler 06 - Alarm Temperaturüberwachung" generiert.
Funktionen
Temperaturüberwachung

9.4 Fehlerstatusregister

Das Fehlerstatusregister dient der Meldung von Regler- oder Anlagenstörungen. Bei
Modembetrieb mit Störanwahl bei kommenden und gehenden Störungen löst jede
Zustandsänderung des Fehlerstatusregisters eine Anwahl zum Leitsystem aus. Welche
Fehlermeldung Einfluss auf das Fehlerstatusregister nehmen soll, kann nach Eingabe der
Schlüsselzahl 0025 festgelegt werden.
Der ab Werk hinterlegte Einstellwert „465" hat zur Folge, dass die in nachfolgender Tabelle
dargestellten Fehlermeldungen Zustandsänderungen im Fehlerstatusregister erwirken.
Ein weiteres Beispiel zeigt den einzustellenden Wert für die Erkennung von
Zustandsänderungen bei Sensorausfall und Temperaturüberwachungsalarm.
Fehlermeldung Bedeutung
Fehler 01 Sensorausfall
Fehler 02 -
Fehler 03 Minimale Speichertemperatur
bei thermischer Desinfektion
nicht erreicht
Fehler 04 Max. Ladetemperatur erreicht
Fehler 05 Kommunikation Gerätebus
Fehler 06 Alarm Temp.-überwachung
Fehler 07 Unerlaubter Zugriff
Fehler 08 Fehlermeldung an Binäreingang 128
Fehler 09 Kommunikation Zählerbus
Fehler 10 Fehler an MBus-Zähler
Werkseinstellung Einstellbereich Schlüsselzahl 0025 =
Beispiel: Fehlerstatusregister bei Sensorausfall und Alarm =
EB_37388_SOL3-7_DE004
WE Konfiguration
0 CO5 -> F19 - 1
Dezimalwertigkeit
1
2
4
8
16
32
64
256
512
SOL3-7
WE Bsp.
1 1
16
32
64
128
256
512
Summe Summe
465
33
71
