- Seite 1 Solarregler SOL3-7 Kurzanleitung Firmwareversion 1.07, April 2011...
-
Seite 2: Inhaltsverzeichnis
Kurzanleitung KT-Elektronik Gewährleistung Wir entwickeln unsere Produkte ständig weiter und behalten uns deshalb das Recht vor, jederzeit und ohne vorherige An - kündigung Änderungen an den Produkten vorzunehmen. Wir übernehmen keine Gewähr für die Richtigkeit oder Vollständigkeit dieser Bedienungsanleitung. Es wird keine Haftung dafür übernommen, dass der Käufer die Produkte für einen bestimmten Verwendungszweck einsetzen kann. -
Seite 3: Installation

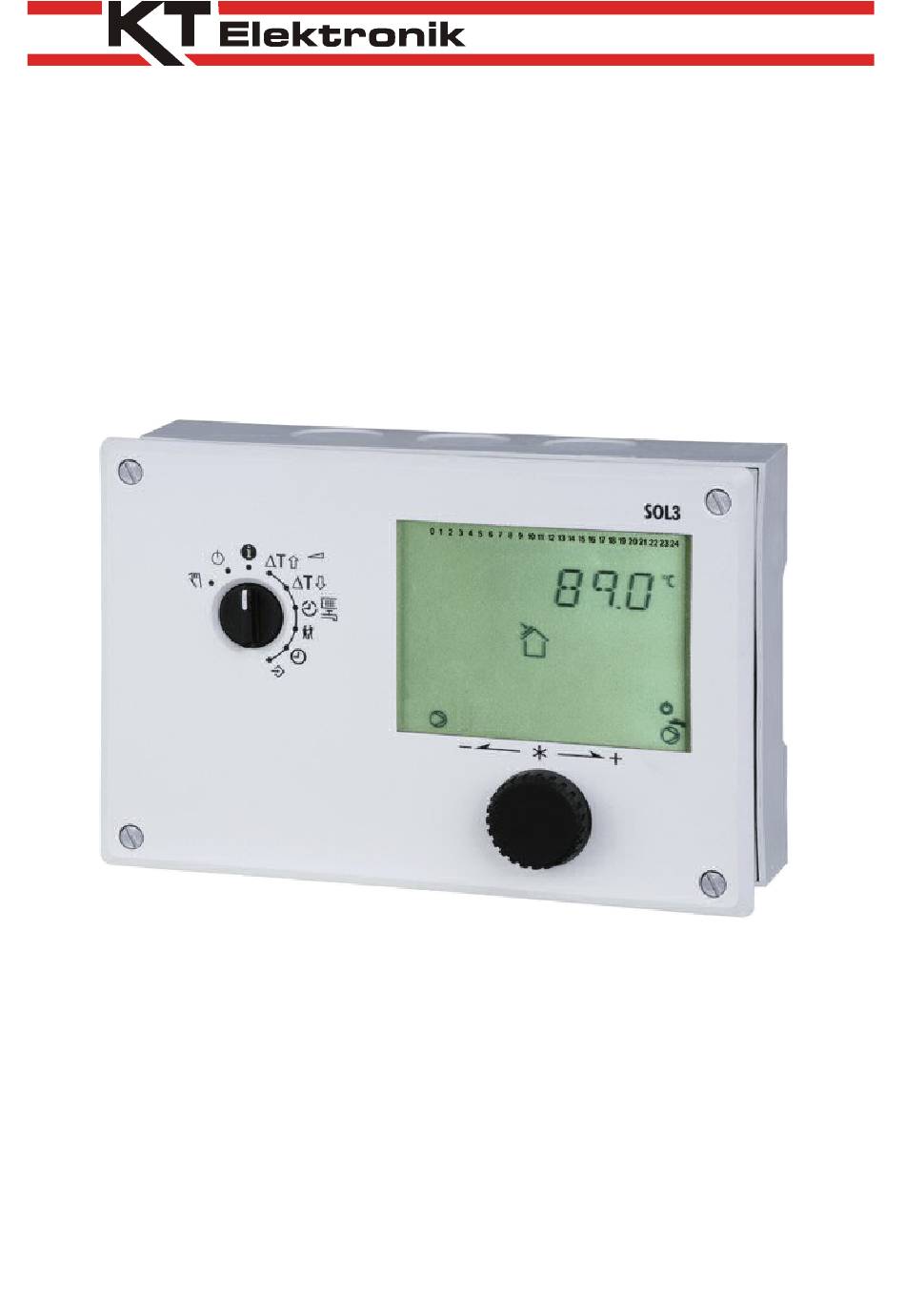

KT-Elektronik SOL3-7 Der Regler SOL3-7 dient zur Regelung von Solarthermie-Anlagen. Er verfügt über bis zu neun Temperatur-Fühlereingänge, bis zu sieben Schaltausgänge, einen Impulseingang und einen 0-10V Ein- oder Ausgang. Der Regler ist mit den werksseitig vorgegebenen Temperaturen und Zeitprogrammen betriebsbereit. Bei der Inbetriebnahme müssen am Regler die aktuelle Uhrzeit und das aktuelle Datum eingegeben, ein Anlagenschema ausgewählt und... - Seite 4 Kurzanleitung KT-Elektronik Anlage Kl. 21 Kl. 23 Kl. 24 Kl. 26 Kl. 27 Kl. 29 Kl. 30 Anlage Kl. 21 Kl. 23 Kl. 24 Kl. 26 Kl. 27 Kl. 29 Kl. 30 I - I.0.0 CP1 I o 2.2.0 CP1 CTP SUV I - I.0.
-
Seite 5: Anlagen
3 - 2.0.0 CP1 CP2 3 - 2.0. I CP1 CP2 SUV UP 3 - 2. I.0 CP1 CP2 Anlagen Der Solarregler SOL3-7 unterstützt 117 hydraulische Schaltvarianten. Diese unterscheiden sich durch grundlegende System- komponenten und Erweiterungen. grundlegende Systemkomponenten Erweiterungen Anzahl der Kollektorfelder, Heizkreis, •... - Seite 6 Kurzanleitung KT-Elektronik Anlage I I.0.0 Anlage 2 I.0.0 Anlage 3 I.0.0 Ein Kollektor, ein Speicher Zwei Kollektoren (Umschaltventil), ein Zwei Kollektoren (zwei Pumpen), ein Speicher Speicher Kollektor- Kollektor- Kollektor- Kollektor- Kollektor- Speicher1 Speicher1 S peicher1 feld 2...
- Seite 7 KT-Elektronik SOL3-7 Anlage I o 3.0.0 Anlage 2 o 3.0.0 Anlage 3 o 3.0.0 Ein Kollektor, zwei Speicher (zwei Zwei Kollektoren (Umschaltventil), zwei Zwei Kollektoren (zwei Pumpen), zwei Pumpen), externer Wärmetauscher Speicher (zwei Pumpen), ext. Wärme- Speicher (zwei Pumpen), ext. Wärme-...
-
Seite 8: Bedienung Und Anzeige
Kurzanleitung KT-Elektronik Bedienung und Anzeige Bedienelemente Die Anzeige und Bedienelemente sind an der Frontseite des Reglers angeordnet. Bedienknopf Drehen: Anzeigen, Parameter und Funktionsblöcke auswählen Drücken: eine vorgenommene Auswahl oder Einstellung bestätigen Drehschalter – Betriebsart Regelung eingeschaltet, Anzeige von Informationen zum Betriebsverhalten des Gerätes (Normalstellung) -
Seite 9: Anzeige
KT-Elektronik SOL3-7 Anzeige Auf der Anzeige des Gerätes erscheinen während des Betriebes die Uhrzeit sowie Informationen zum Betrieb des Reglers. Die Nutzungszeiten werden durch schwarze Quadrate unterhalb der Zahlenreihe repräsentiert. Symbole markieren den Betriebsstatus des Reglers und kennzeichnen die dargestellten Werte. -
Seite 10: Informationsebene
Kurzanleitung KT-Elektronik Informationsebene In der Standard-Drehschalterstellung „Informationsebene“ lassen sich Uhrzeit, Datum, Feiertage und Ferienzeiten sowie die Temperaturwerte angeschlossener Sensoren und ihre Sollwerte abfragen. (Sollwertanzeige durch Drücken des Bedienknopfes bei entsprechendem Datenpunkt) Auf der Anzeige erscheinen je nach Anlagenkonfiguration des Reglers nacheinander die unterschiedlichen Datenpunkte: Drehschalter auf Information stellen;... -
Seite 11: Nutzungszeiten Prüfen Und Ändern
KT-Elektronik SOL3-7 Nutzungszeiten prüfen und ändern Für jeden Wochentag können drei Nutzungszeiträume programmiert werden. Wenn nur ein Nutzungszeitraum benötigt wird, müssen Start- und Endzeit des zweiten Nutzungszeitraumes identisch sein. Der dritte Nutzungszeitraum wird dann nicht mehr angezeigt. Wenn zwei Nutzungszeiträume benötigt werden, müssen Start- und Endzeit des dritten Nutzungszeitraumes identisch sein. -
Seite 12: Anlagenkennziffer Einstellen
Kurzanleitung KT-Elektronik Anlagenkennziffer einstellen Drehschalter auf Konfigurationsebene stellen; Symbol Parameter blinkt, Schlüsselzahl wird angezeigt Bedienknopf drehen; gültige Schlüsselzahl wird eingestellt Bedienknopf drücken; Parameterebene 1 (Regelkreis 1) wird angezeigt Bedienknopf drehen; Anzeige 'Anl' wählen Bedienknopf drücken; I- I.0.0 Anlagenkennziffer wird angezeigt I-2. -
Seite 13: Parameter Ändern
KT-Elektronik SOL3-7 Parameter ändern Die Parameter sind nach Themengebieten geordnet: PA1: Heizkreis Rk1 PA5: anlagenübergreifend PA3: Solarkreis PA6: Modbus-Kommunikation PA4: Nachheizung/Trinkwassererwärmung Drehschalter auf Konfigurationsebene stellen; Symbol Parameter blinkt, Schlüsselzahl wird angezeigt Bedienknopf drehen; gültige Schlüsselzahl wird eingestellt Bedienknopf drücken; Parameterebene 1 (Regelkreis 1) wird angezeigt;... -
Seite 14: Handbetrieb
Kurzanleitung KT-Elektronik Handbetrieb Im Handbetrieb erfolgt die Einstellung aller Ausgänge, siehe Anschlussplan Anzeige unter Beachtung des Regelkreises wählen: POS1 : prozentuale Vorgabe des Stellwertes des Rk1-3Pkt-Mischers M1 POS2 : prozentuale Vorgabe der Spannung des Analogausgangs UP1: Schalten des Relais für Heizkreispumpe UP1 Schalten des Relais für Zirkulationspumpe... -
Seite 15: Funktionsblockliste
KT-Elektronik SOL3-7 Funktionsblockliste CO1: Heizkreis Rk1 Funktion Bemerkung Raumsensor RF1 CO1 -> F01 - 1: Temperaturanzeige aktiv Außensensor AF1 CO1 -> F02 - 1: Witterungsführung aktiv Fußbodenheizung CO1 -> F05 - 1: Eingrenzung der Einstellbereiche; Funktionsblockparameter: Estrichtrocknung 5 °C Temperaturanstieg / 1 bis 10 °C/24 h 45°C... -
Seite 16: Co4: Trinkwasserkreis
Kurzanleitung KT-Elektronik Funktion Bemerkung Temperaturdifferenz- CO3 F10 = 1 Temperaturdifferenzregler aktiv schalter Funktionsblockparameter Differenztemperatur / -30 bis 160°C Führungsgröße / Klemme 1...9 Regelgröße / Klemme 1...9 F Funktionsblocknummer, WE Werkseinstellung CO4: Trinkwasserkreis Funktion Bemerkung Thermische Desinfektion CO4 -> F14 - 1 nur mit CO4 -> F01 - 1 Funktionsblockparameter: Wochentag / 1, 2, …, 7, 1–7... -
Seite 17: Parameterliste
KT-Elektronik SOL3-7 Funktion Bemerkung Modemfunktion CO6 -> F03 - 1 nur mit CO6 -> F01 - 1 CO6 -> F08 - 1 automatische CO6 -> F04 - 1 nur mit CO6 -> F03 - 1 Modem-konfiguration CO6 -> F08 - 1 Sperrung der CO6 ->... -
Seite 18: Pa4: Nachheizung Speichertemperatur
Kurzanleitung KT-Elektronik Parameterbezeichnung Wertebereich Bemerkung -Einschaltbedingung angezeigt Art des Speichervorranges 1 bis 5 Ladedauer Nachrangspeicher 0 bis 120 min 15 min nur bei Speichervorrangart 3 Minimale Speichertemperatur 5 bis 90°C 30°C nur bei Speichervorrangart 2 für Speicherladung maximale Kollektortemperatur 90 bis 160°C 130°C... -
Seite 19: Technische Daten
Gewicht ca. 0,5 kg Artikelliste Art.-Nr. Bezeichnung Beschreibung 37387 SOL3-7 SOL3-7 – Solarthermieregler 11988 KOM232PC Adapter zum Anschluss der Regler SOL3 und WPR3 an RS232 (PC) 11989 KOM232M Adapter zum Anschluss der Regler SOL3 und WPR3 an Modem (analog/GSM/ISDN) 11994... - Seite 20 KT-Elektronik GmbH Berlinickestrasse 11 12165 Berlin Telefon: (030) 79 08 05-0 Telefax: (030) 79 08 05-20 e-mail: info@kt-elektronik.de Internet: http://www.kt-elektronik.de KA_37387_SOL3-7_DE004...
