1.4 Bedienung

Die Bedienung des Gerätes folgt einer durchgängig einheitlichen Anzeige- und Bedien-
philosophie.
Anzeigewerte und Anzeigetexte werden in schwarzen Zeichen ohne Hintergrund dar-
gestellt. Elemente zur Eingabe bzw. direkten Auswahl werden mit weißen Zeichen auf
schwarzem Hintergrund dargestellt. Auswahlelemente in Zeilen orientierten Menüs werden
mit schwarzen Zeichen auf grauem Hintergrund dargestellt.
Mit Hilfe des Drehschalters wird eine Bedienebene eingestellt, der Bedienknopf dient zum
Auswählen und Einstellen.

1.5 Anzeige

Das Gerät SOL3-7 ist mit einer Grafikanzeige ausgestattet. Die Anzeige ermöglicht es ein
Anlagenschema mit den relevanten Sensorinformationen sowie Zustandsinformationen
von Pumpen und Ventilen für eine schnelle Übersicht über den Betriebszustand der
Anlage darzustellen.

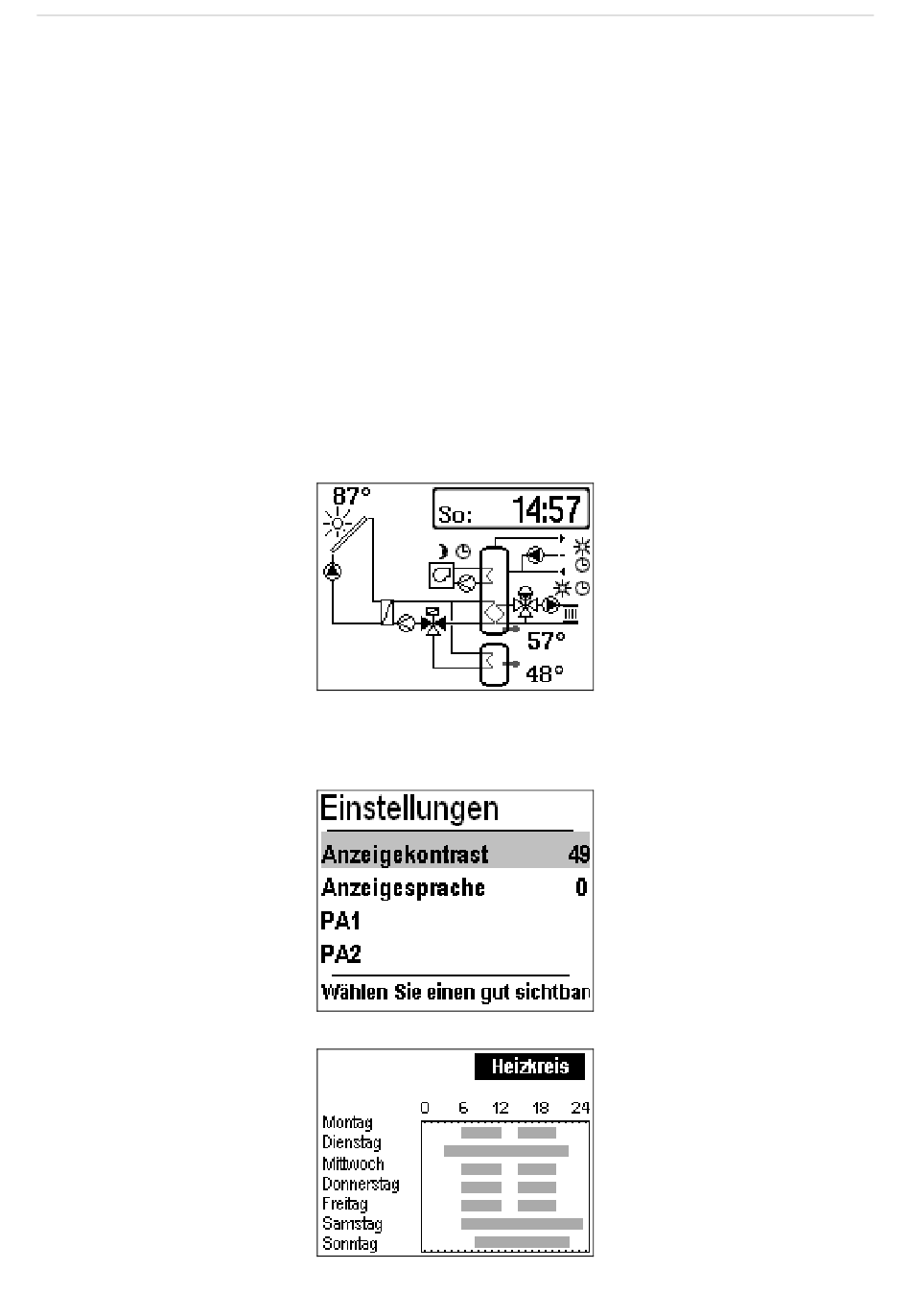

Beispiel für Anzeige der Informationsebene:
In Bedienebenen für Anzeige und Eingabe von Betriebsparametern wird dem Benutzer mit
Klartextmenüführung und erklärenden Texten die Verwendung des Gerätes erleichtert.
Beispiel für Anzeige der Einstellungsebene:
Beispiel für Anzeige zur Ansicht und Einstellung von Zeitprogrammen (Wochenplan):
