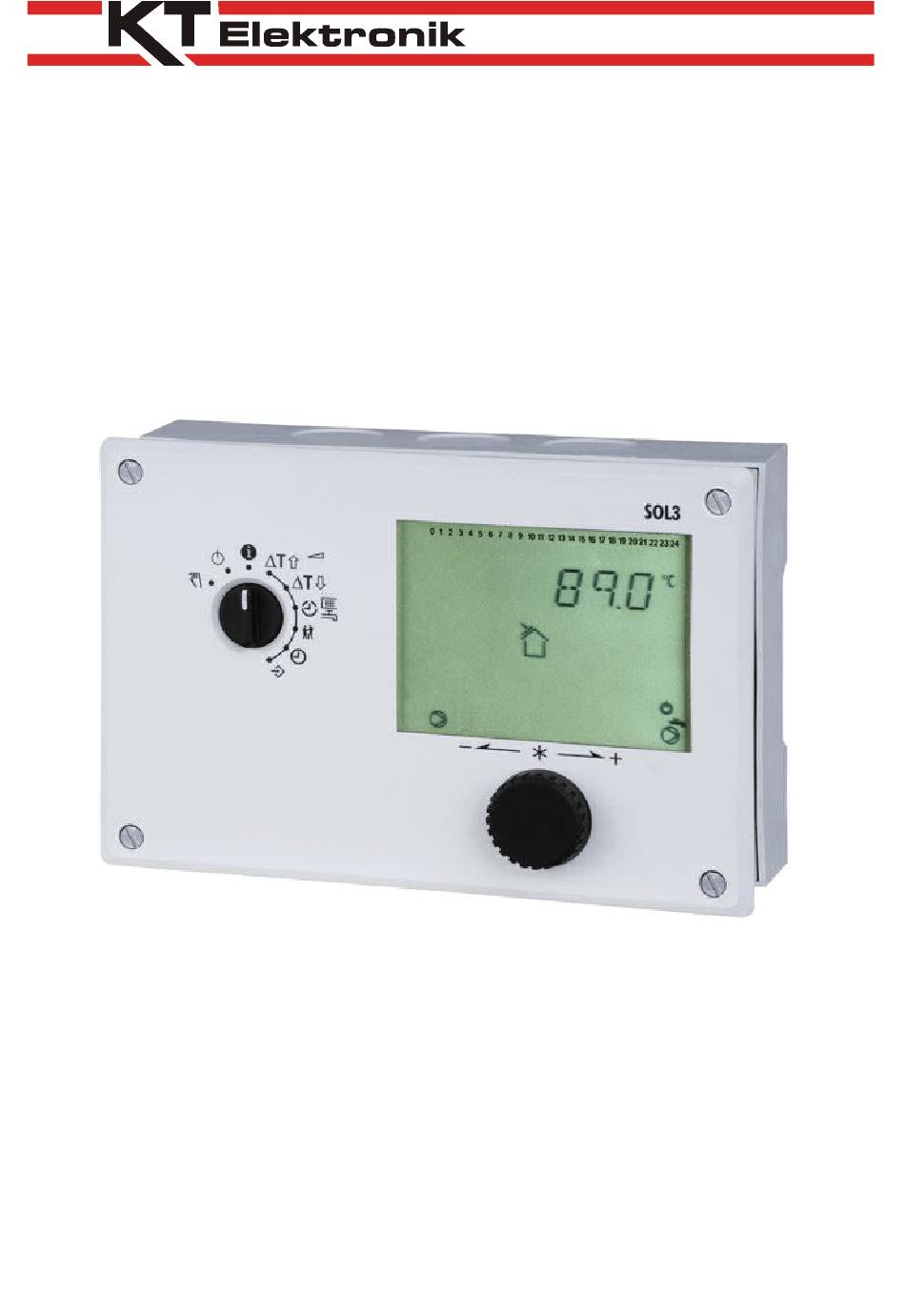

- Seite 1 Solarregler SOL3-1 Kurzanleitung Firmwareversion 1.08, November 2011...
-
Seite 2: Inhaltsverzeichnis
Kurzanleitung KT-Elektronik Gewährleistung Wir entwickeln unsere Produkte ständig weiter und behalten uns deshalb das Recht vor, jederzeit und ohne vorherige An - kündigung Änderungen an den Produkten vorzunehmen. Wir übernehmen keine Gewähr für die Richtigkeit oder Vollständigkeit dieser Bedienungsanleitung. Es wird keine Haftung dafür übernommen, dass der Käufer die Produkte für einen bestimmten Verwendungszweck einsetzen kann. -
Seite 3: Installation
KT-Elektronik SOL3-1 Der Regler SOL3-1 dient zur Regelung von Solarthermie-Anlagen. Er verfügt über bis zwei Temperatur-Fühlereingängeund einen Schaltausgang. Der Regler ist mit den werksseitig vorgegebenen Temperaturen und Zeitprogrammen betriebsbereit. Bei der Inbetriebnahme müssen am Regler die aktuelle Uhrzeit und das aktuelle Datum eingegeben und anlagenabhängige Parameter festgelegt werden. -
Seite 4: Anlagen
Kurzanleitung KT-Elektronik Anlagen Der Solarregler SOL3-1 unterstützt zwei hydraulische Anlagen. Die Anlagenbilder sind Prinzipdarstellungen, in denen jegliche Absperr- und Sicherheitsvorrichtungen oder z.B. Rückschlagventile fehlen. Anlage I- I.0.0 ein Kollektor, ein Speicher Anlage I- I. I.0 ein Kollektor, ein Speicher, Nachheizung... -
Seite 5: Bedienung Und Anzeige
KT-Elektronik SOL3-1 Bedienung und Anzeige Bedienelemente Die Anzeige und Bedienelemente sind an der Frontseite des Reglers angeordnet. Bedienknopf Drehen: Anzeigen, Parameter und Funktionsblöcke auswählen Drücken: eine vorgenommene Auswahl oder Einstellung bestätigen Drehschalter – Betriebsart Regelung eingeschaltet, Anzeige von Informationen zum Betriebsverhalten des Gerätes (Normalstellung) -
Seite 6: Anzeige
Kurzanleitung KT-Elektronik Anzeige Auf der Anzeige des Gerätes erscheinen während des Betriebes die Uhrzeit sowie Informationen zum Betrieb des Reglers. Die Nutzungszeiten werden durch schwarze Quadrate unterhalb der Zahlenreihe repräsentiert. Symbole markieren den Betriebsstatus des Reglers und kennzeichnen die dargestellten Werte. -
Seite 7: Informationsebene
KT-Elektronik SOL3-1 Informationsebene In der Standard-Drehschalterstellung „Informationsebene“ lassen sich Uhrzeit, Datum, Feiertage und Ferienzeiten sowie die Temperaturwerte angeschlossener Sensoren und ihre Sollwerte abfragen. (Sollwertanzeige durch Drücken des Bedienknopfes bei entsprechendem Datenpunkt) Auf der Anzeige erscheinen je nach Anlagenkonfiguration des Reglers nacheinander die unterschiedlichen Datenpunkte:... -
Seite 8: Nutzungszeiten Prüfen Und Ändern
Kurzanleitung KT-Elektronik Nutzungszeiten prüfen und ändern Für jeden Wochentag können drei Nutzungszeiträume programmiert werden. Wenn nur ein Nutzungszeitraum benötigt wird, müssen Start- und Endzeit des zweiten Nutzungszeitraumes identisch sein. Der dritte Nutzungszeitraum wird dann nicht mehr angezeigt. Wenn zwei Nutzungszeiträume benötigt werden, müssen Start- und Endzeit des dritten Nutzungszeitraumes identisch sein. -
Seite 9: Funktionen Aktivieren Und Deaktivieren
KT-Elektronik SOL3-1 Funktionen aktivieren und deaktivieren Eine Funktion wird über den zugehörigen Funktionsblock aktiviert. Die Zahlenreihe 0 bis 24 am oberen Displayrand repräsentiert die Funktionsblocknummer. Bei Aufruf einer Konfigurationsebene werden die eingeschalteten Funktionsblöcke durch ein schwarzes Quadrat rechts unter der Funktionsblocknummer gekennzeichnet. -
Seite 10: Parameter Ändern
Kurzanleitung KT-Elektronik Parameter ändern Die Parameter sind nach Themengebieten geordnet: PA3: Solarkreis PA5: anlagenübergreifend PA4: Nachheizung PA6: Modbus-Kommunikation Drehschalter auf Konfigurationsebene stellen; Symbol Parameter blinkt, Schlüsselzahl wird angezeigt Bedienknopf drehen; gültige Schlüsselzahl wird eingestellt Bedienknopf drücken; Parameterebene 1 (Regelkreis 1) wird angezeigt;... -
Seite 11: Handbetrieb
KT-Elektronik SOL3-1 Handbetrieb Im Handbetrieb erfolgt die Einstellung aller Ausgänge, siehe Anschlussplan Anzeige unter Beachtung des Regelkreises wählen: CP1: Schalten des Relais für Kollektorpumpe CP1 Schalten des Relais für Nachheizung NH Drehschalter auf Handbetrieb stellen; CP I Anzeige des Zustandes von CP1 Bedienknopf drücken;... -
Seite 12: Funktionsblockliste
Kurzanleitung KT-Elektronik Funktionsblockliste CO3: Solarkreis Funktion Bemerkung Blockierschutz CO3 F01 = 1 - Blockierschutz aktiviert Kollektor-Frostschutz CO3 F02 = 1 - Frostschutz aktiviert Startfunktion CO3 F03 = 1 - Startfunktion aktiviert (Röhrenkollektorfunktion) F Funktionsblocknummer, WE Werkseinstellung CO4: Trinkwasserkreis Funktion Bemerkung Thermische Desinfektion CO4 ->... -
Seite 13: Parameterliste
KT-Elektronik SOL3-1 Funktion Bemerkung Modemfunktion CO6 -> F03 - 1 nur mit CO6 -> F01 - 1 CO6 -> F08 - 1 automatische CO6 -> F04 - 1 nur mit CO6 -> F03 - 1 Modem-konfiguration CO6 -> F08 - 1 Sperrung der CO6 ->... -
Seite 14: Pa6: Modbus
Kurzanleitung KT-Elektronik PA6: Modbus Parameterbezeichnung Wertebereich Bemerkung Stationsadresse 1 bis 247 mit CO6 -> F02 - 1 gilt: 1 bis 32000 Modem-Wahlpause (P) 0 bis 255 min 5 min Modem-Timeout (T) 0 bis 255 min 5 min Anzahl der Anwahlversuche für... -
Seite 15: Technische Daten
Gewicht ca. 0,5 kg Artikelliste Art.-Nr. Bezeichnung Beschreibung 37381 SOL3-1 SOL3-1 – Solarthermieregler 11982 USB-L3 USB-Kommunikationsleitung zum Anschluss der Regler SOL3 und WPR3 an USB (PC) 11988 KOM232PC Adapter zum Anschluss der Regler SOL3 und WPR3 an RS232 (PC) 11989... - Seite 16 KT-Elektronik GmbH Berlinickestrasse 11 12165 Berlin Telefon: (030) 79 08 05-0 Telefax: (030) 79 08 05-20 e-mail: info@kt-elektronik.de Internet: http://www.kt-elektronik.de KA_37381_SOL3-1_DE010...
