1.6 Daten abfragen - Informationsebene

In der Standard-Drehschalterstellung
den relevanten Sensorinformationen, die Betriebsart der Regelkreise sowie Zustands-
informationen von Pumpen und Ventilen der eingestellten Anlage dargestellt.
Mit Drehen und Drücken des Bedienknopfes lassen sich Uhrzeit, Datum, sowie die
Temperaturwerte angeschlossener Sensoren und ihre Sollwerte abfragen.
Vorgehen:
Wert wählen.
Im Display erscheinen je nach Anlagenkonfiguration des Reglers nacheinander
die unterschiedlichen Datenpunkte, welche durch eine Kurzbezeichnung be-
schrieben werden:

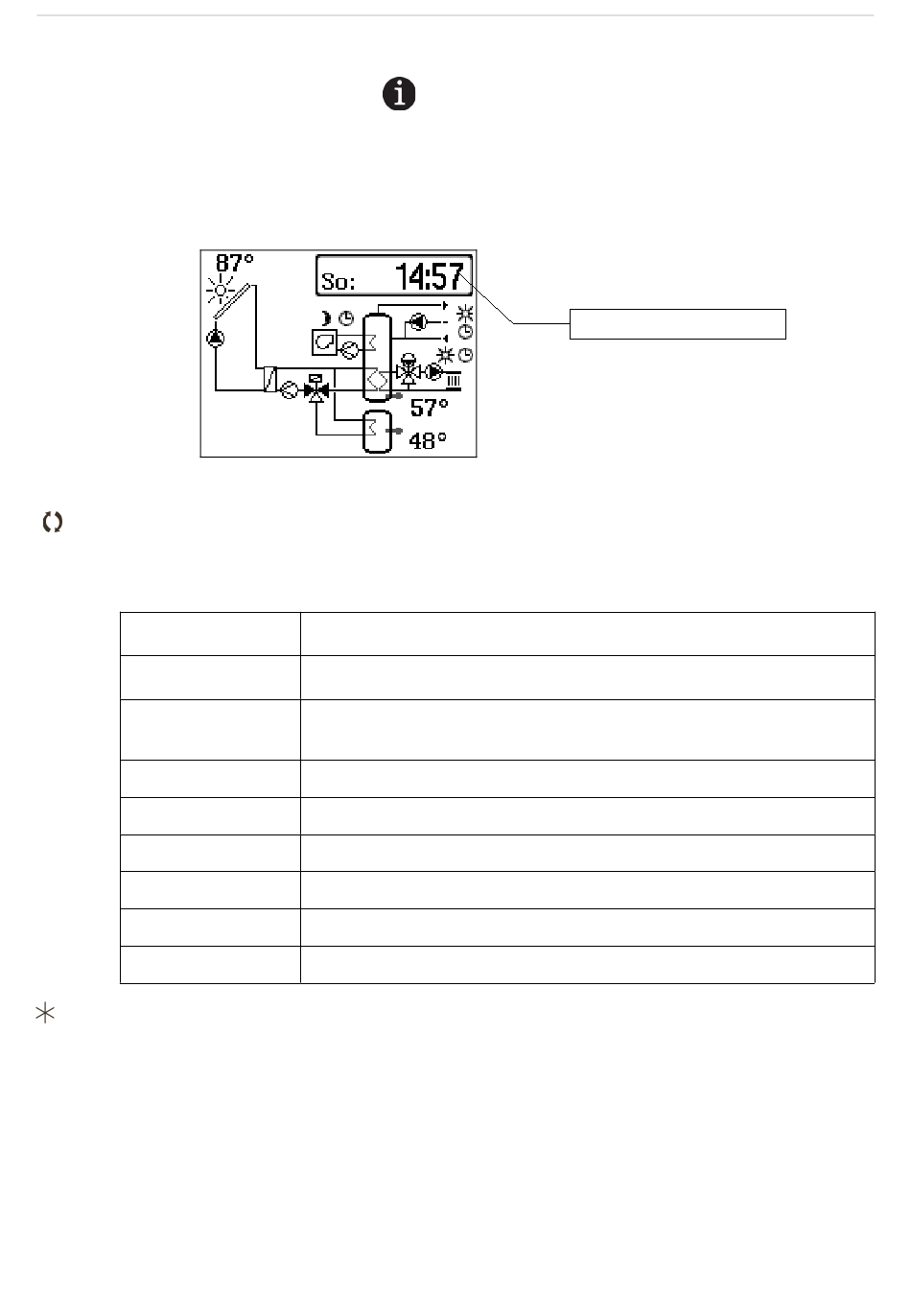

Anzeigebeispiele
So:
AF:
RF:
VF:
SF1:
CF1:
Koll
Trendanzeige
Sollwert bzw. Grenzwert zum angezeigten Wert vergleichen.
Durch Drücken des Bedienknopfes bei der Uhrzeitanzeige wird das Datum
angezeigt.
Zusätzliche Werte können in der optionalen, erweiterten Informationsebene (Kapitel 1.12)
dargestellt werden.
EB_37388_SOL3-7_DE004
Bedeutung
14:57 Uhrzeit
Außentemperatur AF (AF.V entspricht der verzögerten
-5.3°C
Außentemperatur nach Kapitel 6.8)
20.4°C Raumtemperatur RF
34.1°C Temperatur am Vorlaufsensor des Heizkreises VF
52.9°C Temperatur am Speichersensor SF1
27.3°C Temperatur am Sonnenkollektor CF1
12 h Betriebsstunden des Solarkreises
Grafische Darstellung der aufgezeichneten Anlagendaten
„Informationsebene" wird ein Anlagenschema mit
Darstellungsbereich
