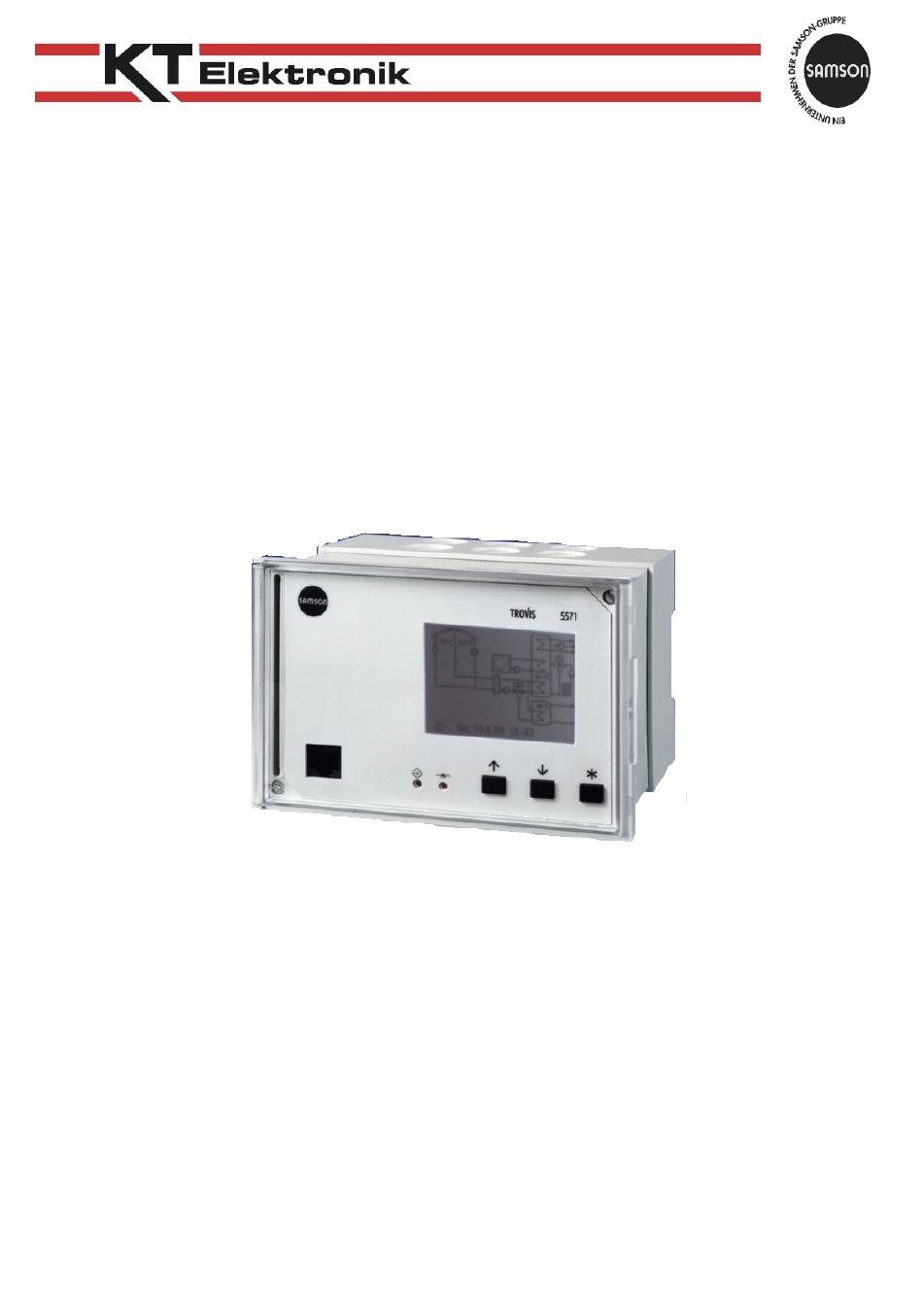

SOL71
Solaranlagensteuerung
mit
Samson TROVIS 5571
Anlagenschemata
Version 1.0x
Für Firmware TROVIS 5571 V1.21
In diesem Dokument werden die unterstützten Anlagenschemata einer Applikation SOL71 für die Speicherprogrammierbare Steuerung
TROVIS 5571 zur Steuerung einer thermischen Solaranlage als primärem Energieerzeuger beschrieben. Eine detaillierte
Beschreibung der Funktionen beinhaltet das Dokument 'Einbau- und Bedienanleitung' (Quelle: http://www.KT-Elektronik.de).
Die Applikation wurde zur Demonstration der Leistungsfähigkeit der Solar-Funktionsbausteine erstellt. Insbesondere die Kombination
der Funktionsbausteine ermöglicht es komplexe Solaranlagen mit geringem Aufwand für die Anwendungsprogrammierung zu
projektieren. Anwendung finden folgende Funktionsbausteine.
