Kurzanleitung

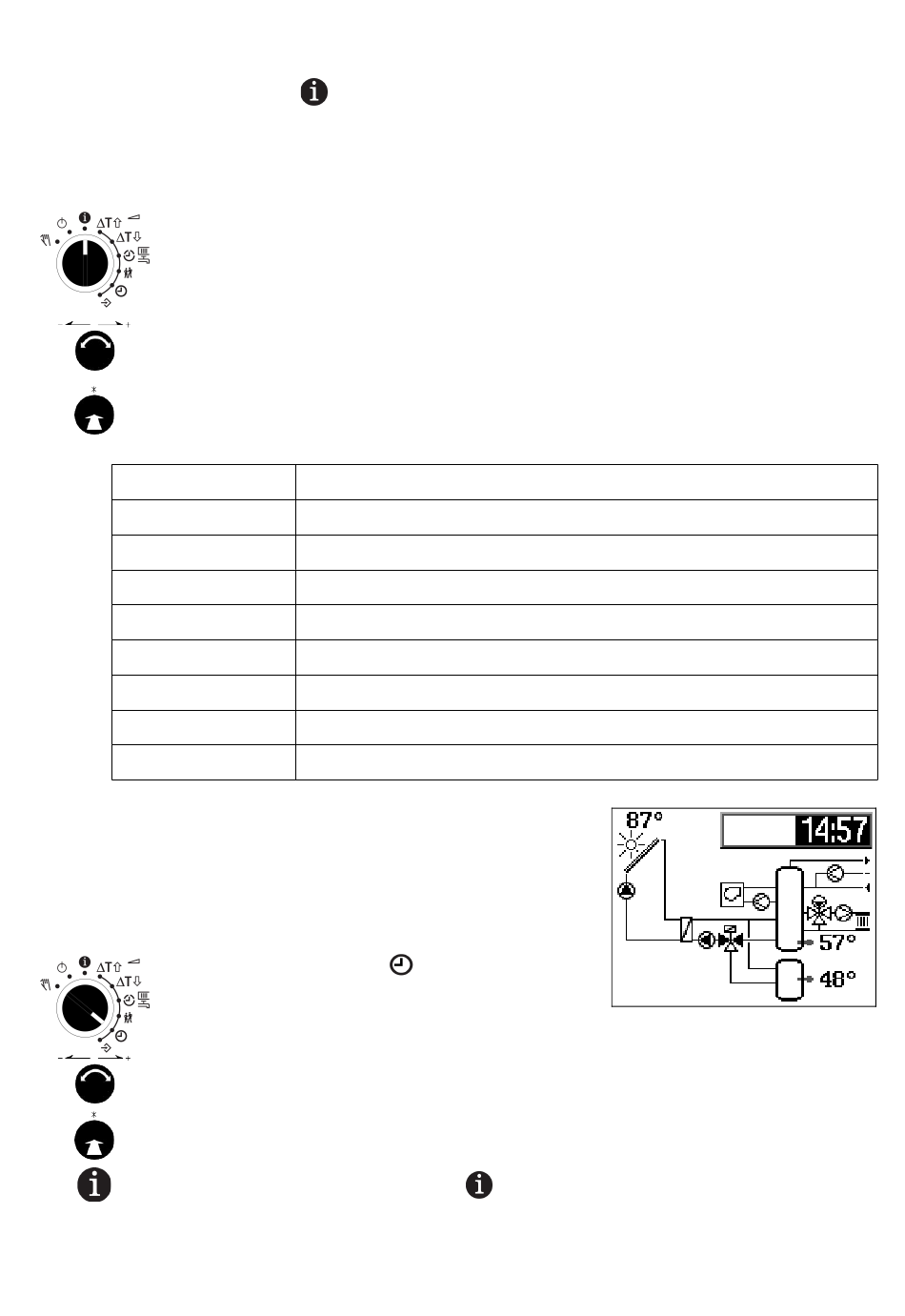

Informationsebene

In der Standard-Drehschalterstellung
informationen, die Betriebsart der Regelkreise sowie Zustandsinformationen von Pumpen und Ventilen der eingestellten
Anlage dargestellt.
Mit Drehen und Drücken des Bedienknopfes lassen sich Uhrzeit, Datum, sowie die Temperaturwerte angeschlossener
Sensoren und ihre Sollwerte abfragen.
Drehschalter auf Information stellen;
Uhrzeit wird angezeigt
Bedienknopf drehen;
Wert wählen: Im Display erscheinen je nach Anlagenkonfiguration des Reglers nacheinander die
unterschiedlichen Datenpunkte, welche durch eine Kurzbezeichnung beschrieben werden:
Bedienknopf drücken;
Sollwert bzw. Grenzwert zum angezeigten Wert vergleichen.
Durch Drücken des Bedienknopfes bei der Uhrzeitanzeige wird das Datum angezeigt.
Anzeigebeispiele
So: 14:57
AF: -5.3°C
RF: 20.4°C
VF: 34.1°C
SF1: 52.9°C
CF1: 27.3°C
Koll 12 h
Trendanzeige

Uhrzeit und Datum einstellen

Die aktuelle Uhrzeit und das aktuelle Datum sind unmittelbar nach der
Inbetriebnahme und nach einem Netzausfall von mehr als 24 Stunden einzustellen.
In diesem Fall ist die Systemzeit auf den 1.1.2000 10:00 Uhr voreingestellt und
wird invertiert (weiß auf schwarz) angezeigt.
Drehschalter auf Systemzeit
Anlagenschema und Uhrzeit (invertiert) wird angezeigt
Bedienknopf drehen;
Uhrzeit, Jahr bzw. Datum wird eingestellt
Bedienknopf drücken;
Uhrzeit, Jahr bzw. Datum wird bestätigt,
Jahr, Datum bzw. Uhrzeit wird angezeigt
Drehschalter auf die Informationsebene
10
„Informationsebene" wird ein Anlagenschema mit den relevanten Sensor-
Bedeutung
Uhrzeit
Außentemperatur AF
Raumtemperatur RF
Temperatur am Vorlaufsensor des Heizkreises VF
Temperatur am Speichersensor SF1
Temperatur am Sonnenkollektor CF1
Betriebsstunden des Solarkreises
Grafische Darstellung der aufgezeichneten Anlagendaten
stellen;
(linke Seite) zurückdrehen.
