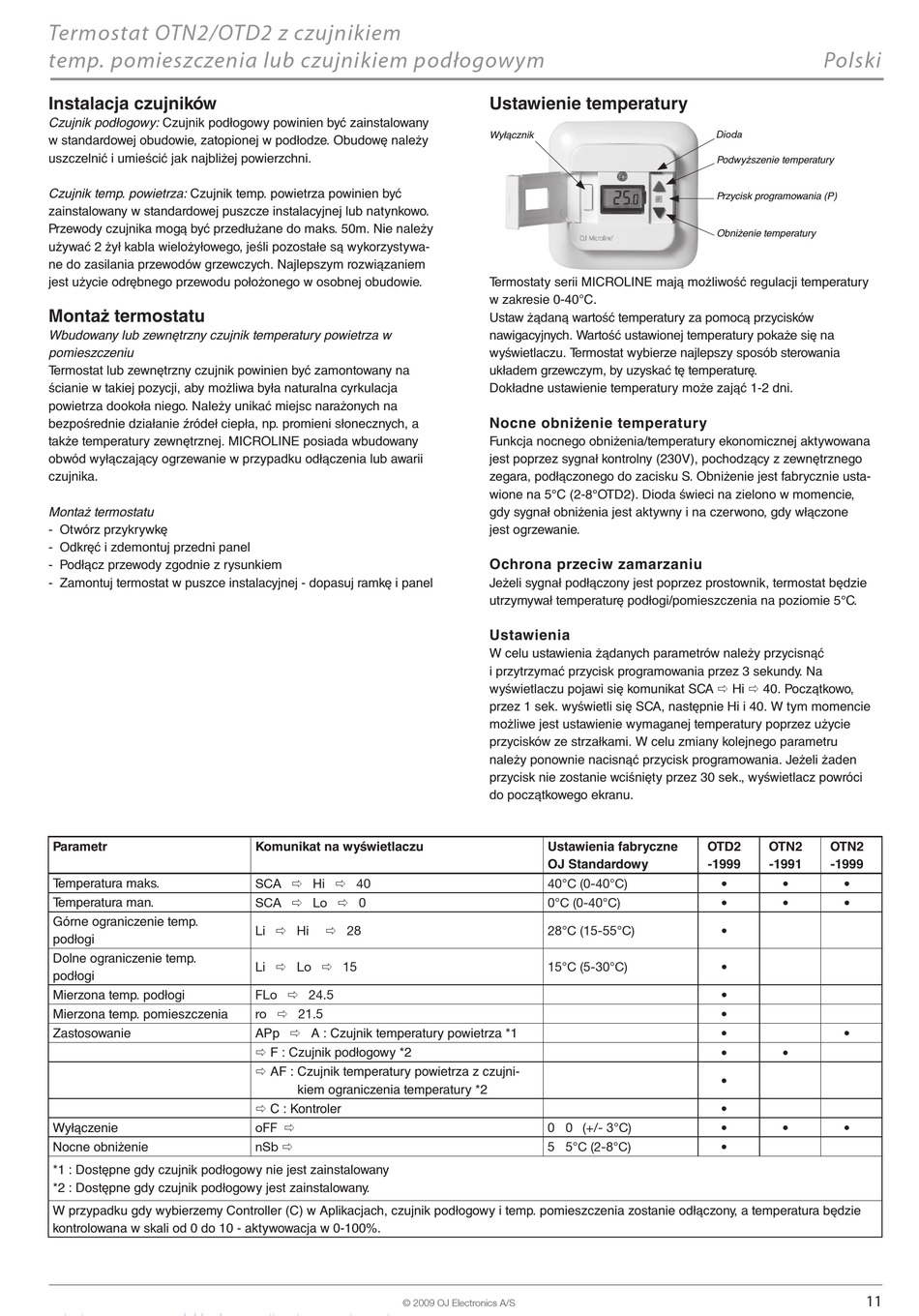

Termostat OTN2/OTD2 z czujnikiem
temp. pomieszczenia lub czujnikiem podłogowym
Instalacja czujników
Czujnik podłogowy: Czujnik podłogowy powinien być zainstalowany
w standardowej obudowie, zatopionej w podłodze. Obudowę należy
uszczelnić i umieścić jak najbliżej powierzchni.
Czujnik temp. powietrza: Czujnik temp. powietrza powinien być
zainstalowany w standardowej puszcze instalacyjnej lub natynkowo.
Przewody czujnika mogą być przedłużane do maks. 50m. Nie należy
używać 2 żył kabla wielożyłowego, jeśli pozostałe są wykorzystywa-
ne do zasilania przewodów grzewczych. Najlepszym rozwiązaniem
jest użycie odrębnego przewodu położonego w osobnej obudowie.
Montaż termostatu
Wbudowany lub zewnętrzny czujnik temperatury powietrza w
pomieszczeniu
T ermostat lub zewnętrzny czujnik powinien być zamontowany na
ścianie w takiej pozycji, aby możliwa była naturalna cyrkulacja
powietrza dookoła niego. Należy unikać miejsc narażonych na
bezpośrednie działanie źródeł ciepła, np. promieni słonecznych, a
także temperatury zewnętrznej. MICROLINE posiada wbudowany
obwód wyłączający ogrzewanie w przypadku odłączenia lub awarii
czujnika.
Montaż termostatu
- Otwórz przykrywkę
- Odkręć i zdemontuj przedni panel
- Podłącz przewody zgodnie z rysunkiem
- Zamontuj termostat w puszce instalacyjnej - dopasuj ramkę i panel
Parametr
T emperatura maks.
T emperatura man.
Górne ograniczenie temp.
podłogi
Dolne ograniczenie temp.
podłogi
Mierzona temp. podłogi
Mierzona temp. pomieszczenia
Zastosowanie
Wyłączenie
Nocne obniżenie
*1 : Dostępne gdy czujnik podłogowy nie jest zainstalowany
*2 : Dostępne gdy czujnik podłogowy jest zainstalowany.
W przypadku gdy wybierzemy Controller (C) w Aplikacjach, czujnik podłogowy i temp. pomieszczenia zostanie odłączony, a temperatura będzie
kontrolowana w skali od 0 do 10 - aktywowacja w 0-100%.
Komunikat na wyświetlaczu
SCA  Hi  40
SCA  Lo  0
Li  Hi  28
Li  Lo  15
FLo  24.5
ro  21.5
APp  A : Czujnik temperatury powietrza *1
 F : Czujnik podłogowy *2
 AF : Czujnik temperatury powietrza z czujni-
kiem ograniczenia temperatury *2
 C : Kontroler
oFF 
nSb 
© 2009 OJ Electronics A/S

Ustawienie temperatury

Wyłącznik
T ermostaty serii MICROLINE mają możliwość regulacji temperatury
w zakresie 0-40°C.
Ustaw żądaną wartość temperatury za pomocą przycisków
nawigacyjnych. Wartość ustawionej temperatury pokaże się na
wyświetlaczu. T ermostat wybierze najlepszy sposób sterowania
układem grzewczym, by uzyskać tę temperaturę.
Dokładne ustawienie temperatury może zająć 1-2 dni.
Nocne obniżenie temperatury
Funkcja nocnego obniżenia/temperatury ekonomicznej aktywowana
jest poprzez sygnał kontrolny (230V), pochodzący z zewnętrznego
zegara, podłączonego do zacisku S. Obniżenie jest fabrycznie usta-
wione na 5°C (2-8°OTD2). Dioda świeci na zielono w momencie,
gdy sygnał obniżenia jest aktywny i na czerwono, gdy włączone
jest ogrzewanie.
Ochrona przeciw zamarzaniu
Jeżeli sygnał podłączony jest poprzez prostownik, termostat będzie
utrzymywał temperaturę podłogi/pomieszczenia na poziomie 5°C.
Ustawienia
W celu ustawienia żądanych parametrów należy przycisnąć
i przytrzymać przycisk programowania przez 3 sekundy. Na
wyświetlaczu pojawi się komunikat SCA  Hi  40. Początkowo,
przez 1 sek. wyświetli się SCA, następnie Hi i 40. W tym momencie
możliwe jest ustawienie wymaganej temperatury poprzez użycie
przycisków ze strzałkami. W celu zmiany kolejnego parametru
należy ponownie nacisnąć przycisk programowania. Jeżeli żaden
przycisk nie zostanie wciśnięty przez 30 sek., wyświetlacz powróci
do początkowego ekranu.
Ustawienia fabryczne
OJ Standardowy
40°C (0-40°C)
0°C (0-40°C)
28°C (15-55°C)
15°C (5-30°C)
0 0 (+/- 3°C)
5 5°C (2-8°C)
Polski
Dioda
Podwyższenie temperatury
Przycisk programowania (P)
Obniżenie temperatury
OTD2 OTN2 OTN2
-1999 -1991 -1999
• • •
• • •
•
•
•
•
• •
• •
•
•
• • •
•
