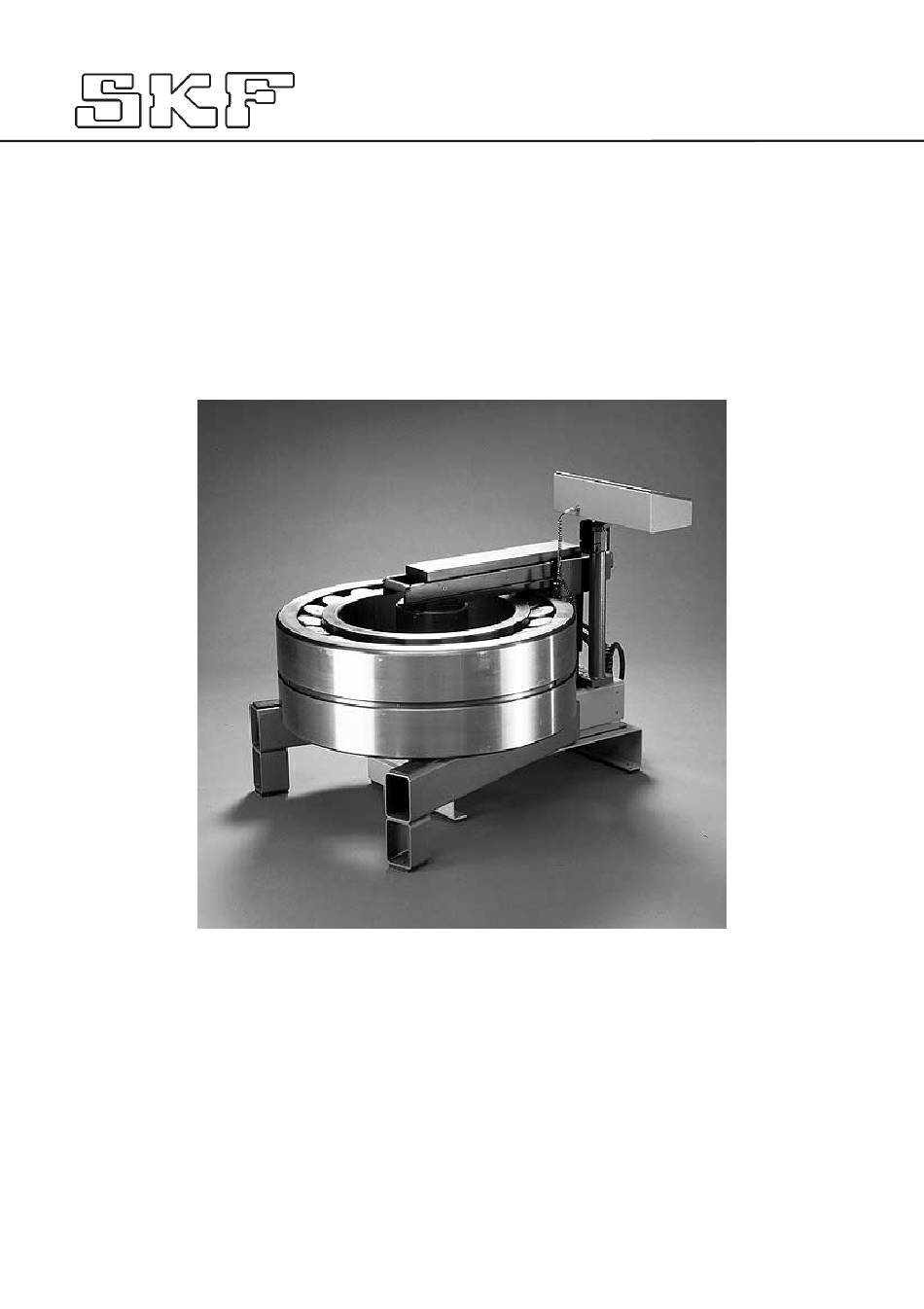

- Seite 1 «БЕРГ АБ», (495) 727-22-72, promshop-biz@ya.ru, www.promshop SKF TIH 240 Bruksanvisning Instructions for use Gebruiksaanwijzing Mode d’emploi Instrucções de utilização Bedienungsanleitung Brugervejledning Instrucciones de uso Käyttöohje Manuale d’instruzioni «БЕРГ АБ», (495) 727-22-72, promshop-biz@ya.ru, www.promshop...
- Seite 29 2.1 Bestandteile ......32 2.2 Technische Daten TIH 240 ....32 3.
-
Seite 30: Ce Konformitätserklärung
«БЕРГ АБ», (495) 727-22-72, promshop-biz@ya.ru, www.promshop KONFORMITÄTSERKLÄRUNG Die SKF Maintenance Products, Constructieweg 7, 3641 SB MIJDRECHT, Niederlande, erklärt, daß das INDUKTIONS-ANWÄRMGERÄT TIH 240 konstruiert und hergestellt wurde in Übereinstimmung mit der EUROPÄISCHEN NIEDERSPANNUNGSRICHTLINIE 73/23/EEC EMC NORM 89/336/EEC. Mijdrecht, den 01.01.1996 Magnus Rydin Leiter Produktentwicklung und Qualität... -
Seite 31: Sicherheitshinweise
Bereichen betrieben werden, in denen Explosionsgefahr besteht. Gerät nicht hoher Luftfeuchtigkeit aussetzen. – Anwärmgerät nie einschalten oder betreiben, ohne daß ein Joch – aufliegt. Gerät niemals verändern. – Alle Reparaturen sind von einer SKF-Werkstatt durchzuführen. – «БЕРГ АБ», (495) 727-22-72, promshop-biz@ya.ru, www.promshop SKF TIH 240... -
Seite 32: Einführung
Zahnräder erwärmt werden, sofern sie aus Metall sind und einen geschlossenen Stromkreis bilden. Das Induktions-Anwärmgerät TIH 240 hat eine maximale Leistung von 24 kVA und ist für Wälzlager mit einem Gewicht von - je nach Lagertype und Geometrie - bis zu ca. 1.000 kg geeignet. Da die Art des Werkstücks, seine Geometrie und die Anwärmtemperatur großen Einfluß... -
Seite 33: Beschreibung
Freiraum zwischen den Jochauflagen (B x H) 330 x 355 mm Spulendurchmesser 186 mm Gewicht 300 kg Die Abmessungen des TIH 240 können je nach Ausführung differieren. Obige Abmessungen sind die Standardabmessungen. «БЕРГ АБ», (495) 727-22-72, promshop-biz@ya.ru, www.promshop SKF TIH 240... -
Seite 34: Gebrauchsanweisung
Achtung! Der Anschluß des Gerätesteckers (nicht im Lieferumfang enthalten) darf nur durch Fachpersonal erfolgen! Absicherung für TIH 240 mit 63A-Sicherung (träge Schmelzsicherung). b) Das Gerät muß waagerecht und auf einer festen Unterlage stehen. c) Wenn das Gerät mit TEMPERATURAUTOMATIK betrieben wird, Temperaturfühler anschließen. -
Seite 35: Regeleinheit
TEMPERATURAUTOMATIK - die Anwärmphase wird über die vorgewählte Temperatur des Werkstücks gesteuert. Wird diese Taste während des Anwärmvorgangs gedrückt, wird die vorgewählte Temperatur angezeigt. LAGER - die empfohlene Lageranwärmtemperatur von 110 wird automatisch gewählt. «БЕРГ АБ», (495) 727-22-72, promshop-biz@ya.ru, www.promshop SKF TIH 240... - Seite 36 Umstellung von C auf F, bzw. umgekehrt (Tasten gleichzeitig drücken). Angabe von Temperatur oder Zeit; C = Temperatur in Grad Celsius F = Temperatur in Grad Fahrenheit t = Zeit in Minuten «БЕРГ АБ», (495) 727-22-72, promshop-biz@ya.ru, www.promshop SKF TIH 240...
-
Seite 37: Arbeiten Mit Zeitautomatik
Das Ende der Anwärmphase wird durch ein akustisches Signal angezeigt. Dieses Warnsignal schaltet sich automatisch nach 10 Sekunden, oder nach Drücken der Taste ,oder einer beliebigen anderen Taste ab. g) Das Anwärmgerät ist mit derselben vorgewählten Zeit erneut betriebsbereit. «БЕРГ АБ», (495) 727-22-72, promshop-biz@ya.ru, www.promshop SKF TIH 240... -
Seite 38: Arbeiten Mit Temperaturautomatik
C unter den vorgewählten Wert abgesunken ist. h) Dieser Warmhalteprozeß kann mit der Taste abgeschaltet werden. Das Werkstück wird dabei auf jeden Fall entmagnetisiert. Das Anwärmgerät ist wieder mit derselben vorgewählten Temperatur betriebsbereit. «БЕРГ АБ», (495) 727-22-72, promshop-biz@ya.ru, www.promshop SKF TIH 240... -
Seite 39: Direkte Temperaturmessung
Diese Funktion entfällt jedoch, wenn das Anwärmgerät mit Taste , dem Hauptschalter, oder durch Ziehen des Netzsteckers ausgeschaltet wird. Wird das Anwärmgerät nur zum Entmagnetisieren verwendet, ist die kürzeste mögliche Anwärmzeit zu wählen. «БЕРГ АБ», (495) 727-22-72, promshop-biz@ya.ru, www.promshop SKF TIH 240... -
Seite 40: Drosseln Der Leistung
Außenring und dadurch die Lagerluft verschwindet. Dann kann es zu Eindrückungen der Wälzkörper in die Laufbahnen kommen. 3.7 Sicherheitseinrichtungen Das SKF Induktions-Anwärmgerät ist mit folgenden Sicherheitseinrichtungen versehen: – Hauptschalter mit Überlastschutz. – Automatischer Überhitzungsschutz. – Durch Sicherungen geschützte Elektronik. -
Seite 41: Wartung
«БЕРГ АБ», (495) 727-22-72, promshop-biz@ya.ru, www.promshop 4. Wartung Für einwandfreies Funktionieren und lange Lebensdauer für das SKF Induktionsanwärmgerät TIH 240 sind folgende Punkte zu beachten: Jochauflagen und Joche sind gegen Korrosion, Beschädigung und Deformation zu schützen. Gute Berührung zwischen Joch und Jochauflage ist Voraussetzung für einwandfreies Funktionieren des Gerätes. - Seite 133 «БЕРГ АБ», (495) 727-22-72, promshop-biz@ya.ru, www.promshop Notes: «БЕРГ АБ», (495) 727-22-72, promshop-biz@ya.ru, www.promshop SKF TIH 240...
- Seite 134 «БЕРГ АБ», (495) 727-22-72, promshop-biz@ya.ru, www.promshop In line with our policy of continuous development of our products we reserve the right to alter any part of the above specification without prior notice. Conformément à notre politique de développement continu de nos produits, nous nous réservons le droit de modifier, sans préavis, tout ou partie des spécifications ci-dessus.
