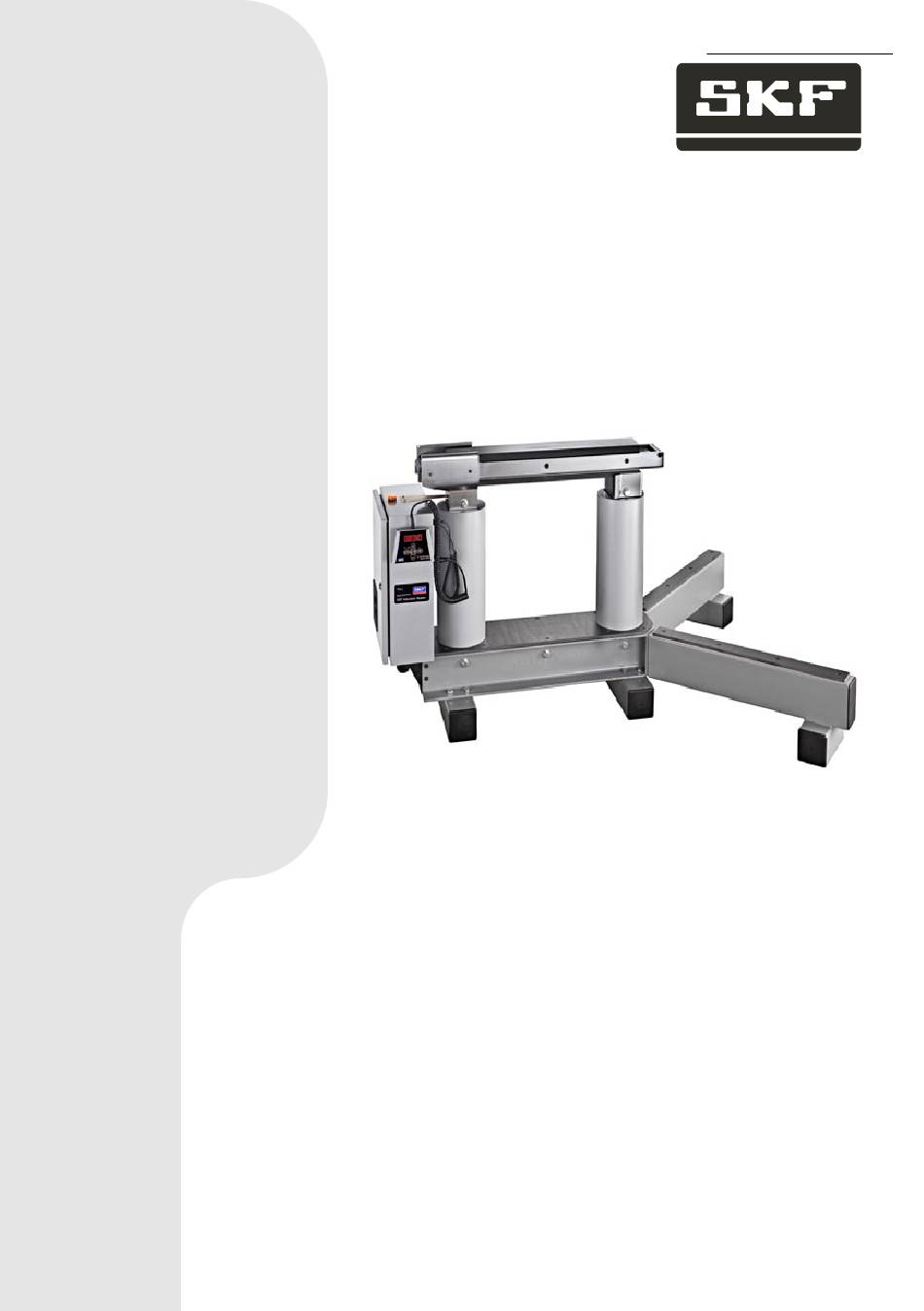

- Seite 1 ЗАО "Берг АБ" (495) 727-22-72 promshop- biz@ya.ru www.promshop.biz SKF TIH L Instructions for use Gebruiksaanwijzing Mode d’emploi Instrucções de utilização Bedienungsanleitung Brugervejledning Instrucciones de uso Käyttöohje Manuale d’instruzioni Οδηγίες χρήσης Bruksanvisning 使用说明书...
- Seite 2 ЗАО "Берг АБ" (495) 727-22-72 promshop- biz@ya.ru www.promshop.biz...
- Seite 3 ЗАО "Берг АБ" (495) 727-22-72 promshop- biz@ya.ru www.promshop.biz English Français Deutsch Español Italiano Svenska Nederlands Português Dansk Suomi Ελληνικά 中文...

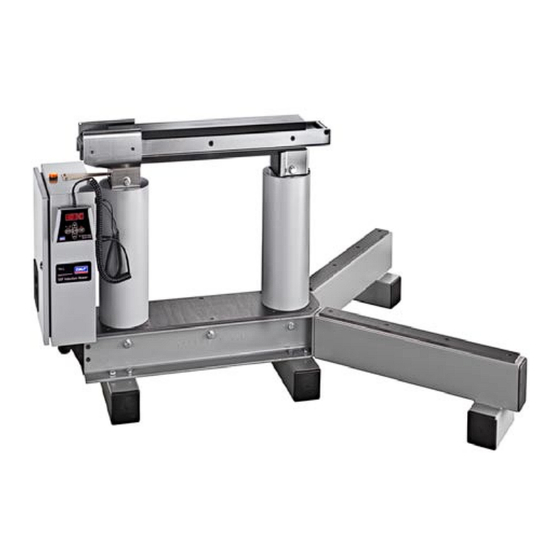

- Seite 28 ЗАО "Берг АБ" (495) 727-22-72 promshop- biz@ya.ru www.promshop.biz Abbildung 1: TIH L bei der Auslieferung Abbildung 2: TIH L mit montierten Auflageschenkeln Abbildung 3: TIH L mit geöffnetem Joch Abbildung 4: TIH L mit vertikaler Werkstückerwärmung Abbildung 5: TIH L mit horizontaler Werkstückerwärmung...
- Seite 29 5.1 Funktion der Anzeigen ....................33 5.2 Funktion der Tasten .......................34 5.3 TEMP-MODUS ........................34 5.4 ZEITMODUS ........................35 5.5 Temperaturmessung ......................35 5.6 Ändern der Temperatureinheit ..................35 5.7 Entmagnetisierung ......................35 5.8 Wahl der Leistungsstufe ....................36 Sicherheitsmerkmale ..................36 Störungssuche ....................37 Ersatzteile ......................37 SKF TIH L...
-
Seite 30: Eu Konformitätserklärung
ЗАО "Берг АБ" (495) 727-22-72 promshop- biz@ya.ru www.promshop.biz EU Konformitätserklärung Die SKF Maintenance Products, Kelvinbaan 16, Kelvinbaan 16, 3439 MT Nieuwegein, erklärt, dass das SKF Induktions-Anwärmgerät TIH L in Übereinstimmung mit der NIEDERSPANNUNGSRICHTLINIE 2006/95/EEC SOWIE DER EMV-RICHTLINIE 2004/108/EEC (elektromagnetische Verträglichkeit) -
Seite 31: Sicherheitshinweise
Anwärmgeräts sollte nur von einem qualifizierten Elektroinstallateur geöffnet werden. • Die Betriebsanweisungen immer befolgen. • Niemals die Spulen, den Kern, das Joch oder das Werkstück der TIH L während des Erwärmens berühren. • Während des Anwärmvorgangs muss ein Sicherheitsabstand von 1 m zum Werkstück, der Heizungsspule und dem Kern eingehalten werden. -
Seite 32: Einführung
Gehäuse, Laufbuchsen, Schrumpfringe, Riemenscheiben und Zahnräder. Alle Lager, die über das Joch und zwischen die Induktionsspulen passen, können mit dem TIH L erhitzt werden. Des Weiteren können auch andere Werkstücke über der äußersten Induktionsspule platziert werden. Siehe Abbildungen am Anfang dieser Bedienungsanleitung. -
Seite 33: Beschreibung
Bedienung und ermöglicht das Arbeiten in einem Abstand zum Werkstück während des Erwärmens (Arbeitssicherheit). • Schiebejoch Zum einfachen Öffnen des Arbeitsbereiches ist das Joch des TIH L gleitend angeordnet. Siehe Abbildungen am Anfang dieser Bedienungsanleitung. • Auflageschenkel Um große Werkstücke sicher abzulegen, wenn diese horizontal um die Induktionsspule herumgelegt werden, ist das TIH L Induktions-Anwärmgerät mit zwei Auflageschenkeln... -
Seite 34: Installation Des Netzsteckers
TIH Lxx/MV, TIH Lxx/LV mit 200 V/3 Phasen und alle anderen mit drei-Phasen- Versorgungsbetrieb Farbe des TIH Lxx/MV Leiters Netzversorgungsanschluss gelb/grün Schutzleiter blau Phase 1 braun Phase 2 Das TIH L nur an zwei der drei Phasen anschließen. SKF TIH L... -
Seite 35: Vorbereitung Für Den Gebrauch
Temperaturfühlers in die Buchse am Schaltschrank und setzen Sie das magnetische Ende des Fühlers auf den Innenring des Lagers oder auf die innerste Fläche des Werkstücks. • Das TIH L mit dem Hauptschalter am Schaltschrank des Geräts einschalten • Den Selbsttest der Fernbedienungsanzeige und den Signalton beachten. 5. Betrieb 5.1 Funktion der Anzeigen... -
Seite 36: Funktion Der Tasten
• Bei länger andauernden Montagevorgängen können eventuell Temperaturen von über 110 °C erforderlich werden. Die höchstzulässigen Temperaturen für SKF Lager können den SKF-Lagerdaten entnommen werden. In jedem Fall ist jedoch darauf zu achten, dass infolge ungleicher Ausdehnung von Innenring und Außenring die Wälzkörper nicht zwischen den Ringen verspannt werden. -
Seite 37: Zeitmodus
• Verbleibt das Werkstück auf dem Gerät, wird es erneut erhitzt, sobald die Temperatur des Werkstücks um 10 °C fällt. Um das Gerät abzuschalten und das Werkstück zu entmagnetisieren, die Taste START/STOP drücken. • Das TIH L ist nun zum Erwärmen weiterer Werkstücke mit den gleichen Einstellungen bereit. 5.4 ZEITMODUS •... -
Seite 38: Wahl Der Leistungsstufe
Verwendung eines Rollenzentrierstifts. Der Rollenzentrierstift hält die Rollen während des Anwärmvorgangs und während der Montage in der Mitte der Laufbahnen in ihrer Position. 6. Sicherheitsmerkmale Das TIH L ist mit folgenden Sicherheitsmerkmalen ausgerüstet: • Automatischer Überhitzungsschutz • Automatische Stromkontrolle • Überstromschutzschalter •... -
Seite 39: Störungssuche
TIH L77-Y15 Joch 100x100 mm Querschnitt, komplett mit Gleitschienen für Gerätetyp TIH L77 TIH CP Steuerplatine TIH RC2 Fernbedienung für Typ TIH L TIH CB50A Leitungsschutzschalter 50A für TIH Lxx/MV TIH CB100A Leitungsschutzschalter 100A für TIH Lxx/LV TIH P20 Temperaturfühler Typ K, einschließlich Kabel und Stecker... - Seite 137 ЗАО "Берг АБ" (495) 727-22-72 promshop- biz@ya.ru www.promshop.biz...
- Seite 150 ЗАО "Берг АБ" (495) 727-22-72 promshop- biz@ya.ru www.promshop.biz SKF TIH L...
- Seite 151 ЗАО "Берг АБ" (495) 727-22-72 promshop- biz@ya.ru www.promshop.biz...
- Seite 152 Le contenu de cette publication est la propriété intellectuelle de SKF qui en a le droit d’auteur, elle ne doit pas être reproduite (même partiellement) sans la permission de ce dernier. Tout a été mis en oeuvre pour assurer l’exactitude des informations contenues dans cette publication mais aucune...
