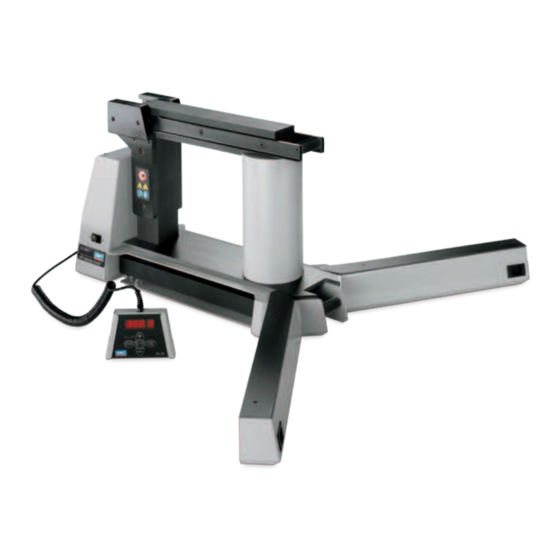

SKF TIH 220m Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für TIH 220m:
- Bedienungsanleitung (160 Seiten) ,
- Bedienungsanleitung (116 Seiten) ,
- Bedienungsanleitung (100 Seiten)
Verwandte Anleitungen für SKF TIH 220m
Inhaltszusammenfassung für SKF TIH 220m

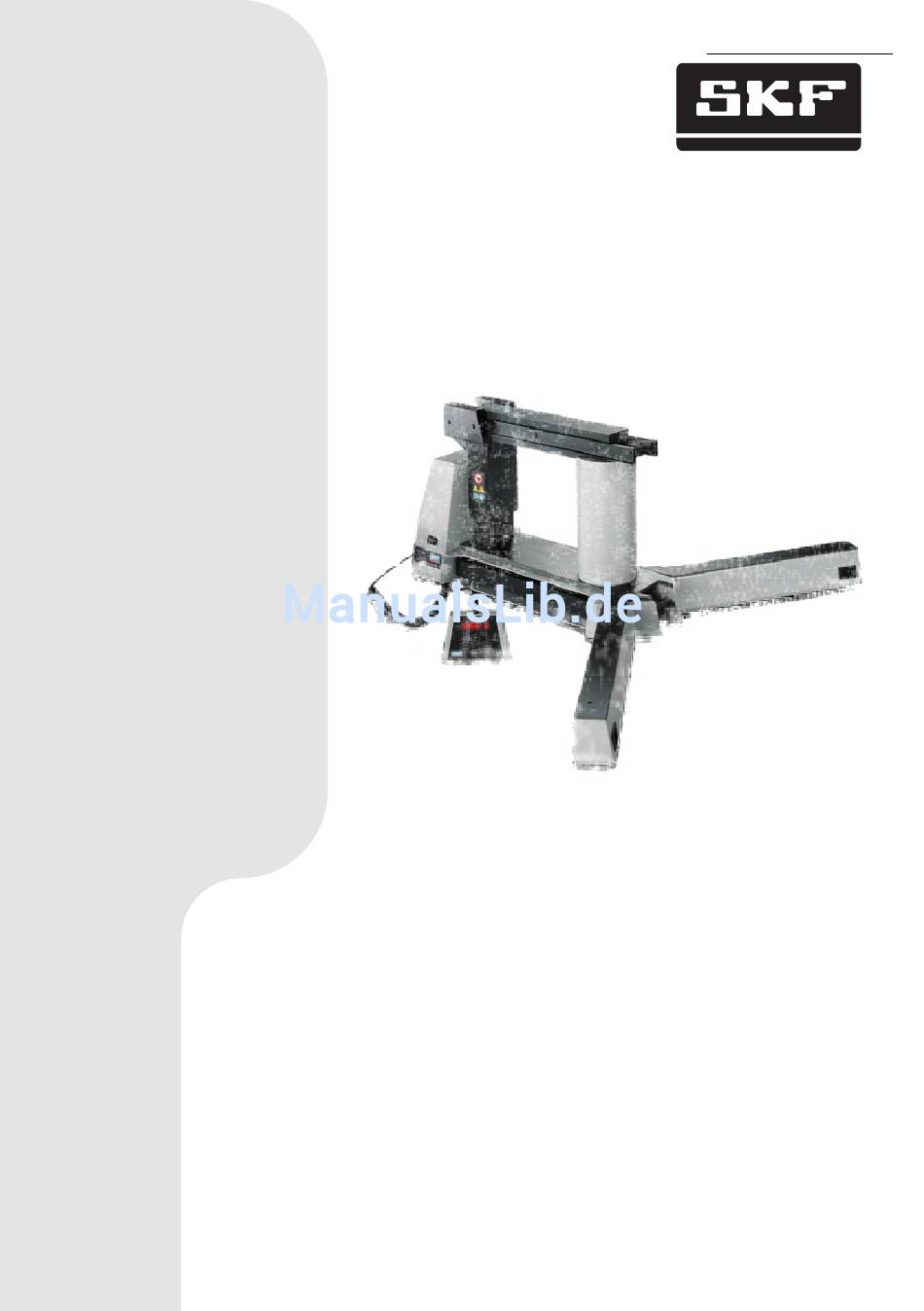

- Seite 1 ЗАО "Берг АБ" (495) 727-22-72 promshop- biz@ya.ru www.promshop.biz SKF TIH 220m Instructions for use Gebruiksaanwijzing Mode d’emploi Instrucções de utilização Bedienungsanleitung Brugervejledning Instrucciones de uso Käyttöohje Manuale d’instruzioni Οδηγίες χρήσης Bruksanvisning...
- Seite 2 ЗАО "Берг АБ" (495) 727-22-72 promshop- biz@ya.ru www.promshop.biz...
- Seite 3 ЗАО "Берг АБ" (495) 727-22-72 promshop- biz@ya.ru www.promshop.biz English Français Deutsch Español Italiano Svenska Nederlands Português Dansk Suomi Ελληνικά...
- Seite 4 ЗАО "Берг АБ" (495) 727-22-72 promshop- biz@ya.ru www.promshop.biz...
- Seite 16 ЗАО "Берг АБ" (495) 727-22-72 promshop- biz@ya.ru www.promshop.biz SKF TIH 220m...
- Seite 30 ЗАО "Берг АБ" (495) 727-22-72 promshop- biz@ya.ru www.promshop.biz SKF TIH 220m...
- Seite 31 5.1 Bedienfeld, Anzeigefunktionen ..................36 5.2 Bedienfeld, Tastenfunktionen ..................36 5.3 Temperatur-Automatik ......................36 5.4 Zeit-Automatik ........................37 5.5 Thermometermodus ......................37 5.6 Ändern der Temperatureinheit ..................38 5.7 Entmagnetisierung ......................38 5.8 Leistungsdrosselung ......................38 6. Sicherheitseinrichtungen ..................38 7. Fehlersuche ......................39 8. Ersatzteil- Liste....................39 SKF TIH 220m...
-
Seite 32: Eu- Konformitätserklärung
ЗАО "Берг АБ" (495) 727-22-72 promshop- biz@ya.ru www.promshop.biz EU- Konformitätserklärung Die SKF Maintenance Products, Kelvinbaan 16, 3439 MT Nieuwegein, erklärt, dass das Induktions-Anwärmgerät TIH 220m in Übereinstimmung mit der EUROPÄISCHEN-NIEDERSPANNUNGSRICHTLINIE 73/23/EEC SOWIE DER EMV-RICHTLINIE 89/336/EEC (elektromagnetische Verträglichkeit) entwickelt und hergestellt wurde, wie in den folgenden harmonisierten... -
Seite 33: Sicherheitshinweise
Da das Induktionsheizgerät TIH 220m ein Magnetfeld erzeugt, sollten Personen mit einem Herzschrittmacher einen Mindestabstand von 5 m zum TIH 220m einhalten, wenn dieses in Betrieb ist. Auch andere empfindliche elektronische Geräte, z. B. Armbanduhren können durch dieses Magnetfeld beeinflusst werden. -
Seite 34: Einführung
Es können jedoch auch andere ringförmige Bauteile wie, Buchsen, Schrunpfringe, Riemenscheiben und Zahnräder erwärmt werden, sofern sie aus Metall sind und einen geschlossenen Kreis bilden. Mit dem TIH 220m können alle Lager angewärmt werden, die bei aufgelegtem Joch über die Induktionsspule und zwischen die vertikalen Halterungen passen. -
Seite 35: Herausragende Merkmale
TIH 220m mit ausschwenkbaren Auflageschenkeln ausgestattet. Siehe auch Abbildungen zu Beginn dieser Bedienungsanleitung. • Gleitjoch Beim TIH 220m wird das große Joch als Gleitjoch angebracht, um die Bestückung zu vereinfachen. • Jochaufbewahrung Das kleine Joch kann im Innern des Anwärmgeräts aufbewahrt werden. Es wird in den integrierten Jochbehältern aufbewahrt, die sich hinter den ausschwenkbaren... -
Seite 36: Technische Daten
Angaben über die entsprechende Versorgungsspannung entnehmen Sie bitte Abschnitt 2.2 Technische Daten. Die einzelnen Leiter der Anschlussleitung sind wie folgt anzuschließen: TIH 220m/MV, TIH 220m/LV mit 200 V-3 Leiter, sowie alle anderen drei Versorgungsleiter Leiterfarbe am TIH 220m/xx Anschließen an grün/gelb... -
Seite 37: Aufstellung Und Inbetriebnahme
- Das Joch mit dem größten Querschnitt wählen, das noch durch die Bohrung des Werkstücks passt. - Das Joch in die Bohrung des Werkstücks einführen. - Das Joch mit dem Werkstück so auf dem TIH 220m platzieren, dass es mit der metallischen Unterseite gleichmäßig auf beiden vertikalen Auflagehalterungen aufliegt. -
Seite 38: Bedienung
Temperaturen überschritten werden, die von den Lagerringen, von den Dichtungen, vom Käfig und/oder vom Schmierstoff abhängen können. Die höchstzulässigen Temperaturen für SKF Wälzlager können u. a. dem SKF Hauptkatalog entnommen werden. In jedem Fall ist jedoch darauf zu achten, dass infolge ungleicher Ausdehnung von Innenring und Außenring die Wälzkörper nicht zwischen den Ringen... -
Seite 39: Zeit-Automatik
• Verbleibt das Werkstück auf dem Gerät, wird es, sobald die Temperatur des Werkstücks um 10 °C fällt, erneut angewärmt. Um den Anwärmvorgang abzubrechen, die Taste START/STOP drücken. • Das TIH 220m ist nun zum Anwärmen anderer Werkstücke mit den gleichen Einstellungen bereit. 5.4 Zeit-Automatik •... -
Seite 40: Ändern Der Temperatureinheit
Am Ende des Anwärmvorgangs wird das Werkstück automatisch entmagnetisiert. Eine Entmagnetisierung erfolgt jedoch nicht, wenn die Stromzufuhr unterbrochen oder der Hauptschalter ausgeschaltet wird. Um das TIH 220m nur zur Entmagnetisierung zu verwenden, die ZEIT-AUTOMATIK (TIME MODE) wählen und die Zeit auf 0,1 Minute (6 Sekunden) einstellen. -
Seite 41: Fehlersuche
Jochhalterungssatz - 70 x 70 x 150 mm (2x) TIH CP Steuerplatine TIH RC Bedienteil TIH CB25A Hauptschalter 25A für TIH 220m/MV TIH CB50A Hauptschalter 50A für TIH 220m/LV TIH P20 Temperaturfühler Typ K einschließlich Kabel und Stecker SKF TIH 220m... - Seite 42 ЗАО "Берг АБ" (495) 727-22-72 promshop- biz@ya.ru www.promshop.biz SKF TIH 220m...
- Seite 54 ЗАО "Берг АБ" (495) 727-22-72 promshop- biz@ya.ru www.promshop.biz SKF TIH 220m...
- Seite 66 ЗАО "Берг АБ" (495) 727-22-72 promshop- biz@ya.ru www.promshop.biz SKF TIH 220m...
- Seite 78 ЗАО "Берг АБ" (495) 727-22-72 promshop- biz@ya.ru www.promshop.biz SKF TIH 220m...
- Seite 90 ЗАО "Берг АБ" (495) 727-22-72 promshop- biz@ya.ru www.promshop.biz SKF TIH 220m...
- Seite 102 ЗАО "Берг АБ" (495) 727-22-72 promshop- biz@ya.ru www.promshop.biz SKF TIH 220m...
- Seite 114 ЗАО "Берг АБ" (495) 727-22-72 promshop- biz@ya.ru www.promshop.biz SKF TIH 220m...
- Seite 126 ЗАО "Берг АБ" (495) 727-22-72 promshop- biz@ya.ru www.promshop.biz SKF TIH 220m...
- Seite 138 ЗАО "Берг АБ" (495) 727-22-72 promshop- biz@ya.ru www.promshop.biz Notes: SKF TIH 220m...
- Seite 139 ЗАО "Берг АБ" (495) 727-22-72 promshop- biz@ya.ru www.promshop.biz...
- Seite 140 Le contenu de cette publication est la propriété intellectuelle de SKF qui en a le droit d’auteur, elle ne doit pas être reproduite (même partiellement) sans la permission de ce dernier.
