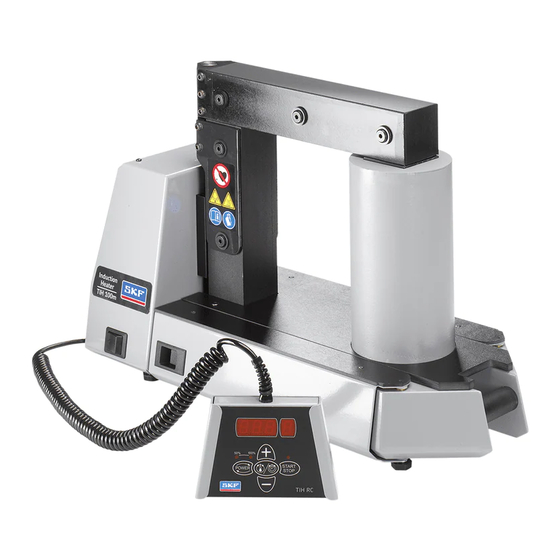

SKF TIH 100m Bedienungsanleitung
Induktions-anwärmgerät
Vorschau ausblenden
Andere Handbücher für TIH 100m:
- Bedienungsanleitung (160 Seiten) ,
- Bedienungsanleitung (116 Seiten) ,
- Bedienungsanleitung (140 Seiten)
Verwandte Anleitungen für SKF TIH 100m
Inhaltszusammenfassung für SKF TIH 100m
- Seite 1 SKF TIH 100m Instructions for use Instruções de uso Mode d’emploi 使用说明书 Bedienungsanleitung Инструкция по эксплуатации Instrucciones de uso Betjeningsvejledning Manuale d’istruzioni...
- Seite 3 English Français Deutsch Español Italiano Português 中文 Русский Dansk...
- Seite 32 Bedienung ......................38 5.1 Bedienfeld, Anzeigefunktionen...................38 5.2 Bedienfeld, Tastenfunktionen ..................38 5.3 Temperatur-Automatik ...................39 Zeit-Automatik ......................40 5.5 Thermometermodus ....................40 5.6 Ändern der Temperatureinheit ..................40 5.7 Entmagnetisierung ......................40 5.8 Leistungsdrosselung ....................41 Sicherheitseinrichtungen ................41 Fehlersuche ....................42 Ersatzteil-Liste ....................43 Übersetzung der Original-Bedienungsanleitung SKF TIH 100m...
-
Seite 33: Ce Konformitätserklärung
EMC DIRECTIVE 2014/30/EU gemäß harmonisierter Norm für EN61000-6-3:2007 /A1:2011 EN61000-6-2:2005 EN61000-4-2 EN61000-4-3 EN61000-4-4 EN61000-4-5 EN61000-4-6 EN61000-4-8 EN61000-4-11 EUROPEAN ROHS DIRECTIVE 2011/65/EU konstruiert und hergestellt wurde. Nieuwegein, in den Niederlanden, Mai 2016 Sébastien David Leiter Produktentwicklung und Qualität SKF TIH 100m... -
Seite 34: Sicherheitshinweise
Da das Induktions-Anwärmgerät TIH 100m ein Magnetfeld erzeugt, sollten Personen mit einem Herzschrittmacher einen Mindestabstand von 5 m zum TIH 100m einhalten, wenn dieses in Betrieb ist. Auch andere empindliche elektronische Geräte, z. B. Armbanduhren können durch dieses Magnetfeld beeinlusst werden. -
Seite 35: Einführung
Es können jedoch auch andere ringförmige Bauteile wie, Buchsen, Schrumpfringe, Riemenscheiben und Zahnräder erwärmt werden, sofern sie aus Metall sind und einen geschlossenen Kreis bilden. Mit dem TIH 100m können alle Lager angewärmt werden, die bei aufgelegtem Joch über die Induktionsspule und zwischen die vertikalen Halterungen passen. -
Seite 36: Herausragende Merkmale
1.3 Herausragende Merkmale • Abnehmbares Bedienteil Das Bedienfeld des TIH 100m ist als Fernbedienung ausgeführt und vom Gerät abnehmbar. Das vereinfacht die Bedienung und ermöglicht das Arbeiten mit Abstand zum Werkstück während des Anwärmens. • Induktionsspule Die Induktionsspule beindet sich außerhalb des Gehäuses, direkt im Zentrum des anzuwärmenden Werkstücks. -
Seite 37: Technische Daten
2.2 Technische Daten TIH 100m Netzspannung TIH 100M/230V : 230V / 50 - 60Hz TIH 100M/MV : 400 - 460V / 50 - 60Hz Spannungstoleranz ± 10% Empfohlene Vorsicherung 16 A Sicherung bei 230 V 10 A Sicherung 400 - 460 V... -
Seite 38: Netzanschluss
Neutralleiter braun Außenleiter TIH 100M/MV Leiterfarbe am TIH 100m/MV Anschließen an grün/gelb Schutzleiter blau Außenleiter braun Außenleiter Schließen Sie das TIH 100m/MV nur an zwei der drei Phasen an, um 400 bis 460 Volt zu erhalten. SKF TIH 100m... -
Seite 39: Aufstellung Und Inbetriebnahme
Schließen des Schwenkarms mit dem ganzen Gewicht auf diesem auliegen. Das Anwärmgerät könnte sonst umkippen. - Das Joch mit dem Werkstück so auf dem TIH 100m platzieren, dass es mit der metallischen Unterseite gleichmäßig auf beiden vertikalen Aulagehalterungen auliegt. -
Seite 40: Bedienung
Wechsel zwischen der ZEIT-AUTOMATIK (TIME MODE) und der Taste) TEMPERATUR-AUTOMATIK (TEMP MODE) UP (+) Wert erhöhen DOWN(-) Wert verringern START / STOP Ein- und Ausschalten des Geräts. Die LED oberhalb der START / STOP Taste leuchtet während des Anwärmvorgangs und blinkt während der Temperaturmessung SKF TIH 100m... -
Seite 41: Temperatur-Automatik
Verbleibt das Werkstück auf dem Gerät, wird es, sobald die Temperatur des Werkstücks um 10 °C fällt, erneut angewärmt. Um den Anwärmvorgang abzubrechen, die Taste START / STOP drücken. • Das TIH 100m ist nun zum Anwärmen anderer Werkstücke mit den gleichen Einstellungen bereit. SKF TIH 100m... -
Seite 42: Zeit-Automatik
• Das Werkstück mit geeignetem Handhabungsgerät vom Anwärmgerät abnehmen. • Das TIH 100m ist nun zum Anwärmen anderer Werkstücke mit den gleichen Einstellungen bereit. 5.5 Thermometermodus Der Thermometermodus kann durch gleichzeitiges Drücken der Tasten MODE und START / STOP aktiviert werden, vorausgesetzt, das Gerät ist inaktiv. Im Thermometermodus zeigt die Anzeige des Bedienfelds fortlaufend die vom Temperaturfühler gemessene Temperatur an. -
Seite 43: Leistungsdrosselung
Messingkäigen sollten mit auf 50% gedrosselter Leistung angewärmt werden. • Beim Erwärmen von Werkstücken mit einem kleinen Joch nie eine Leistung von 50% überschreiten. 6. Sicherheitseinrichtungen Das TIH 100m ist mit den folgenden Schutzeinrichtungen ausgerüstet: • Schutzeinrichtung gegen Übertemperatur • Automatische Stromregelung •... -
Seite 44: Fehlersuche
Das Gerät aus und wieder Elektronik einschalten. Bleibt das Problem bestehen, muss das Gerät von SKF überprüft werden E12E Kommunikationsproblem in der Das Gerät aus und wieder Elektronik einschalten. Bleibt das Problem bestehen, muss das Gerät von SKF überprüft werden SKF TIH 100m... -
Seite 45: Ersatzteil-Liste
TIH 100-Y2 Joch 14 x 14 x 296 mm TIH CP Steuerplatine TIH RC Bedienteil TIH CB16A Hauptschalter 16A für TIH 100m/230V TIH CB10A Hauptschalter 10A für TIH 100m/MV TIH P20 Temperaturfühler Typ K, einschließlich Kabel und Stecker SKF TIH 100m... - Seite 132 La riproduzione, anche parziale, del contenuto di questa pubblicazione è consentita soltanto previa autorizzazione scritta della SKF. Nella stesura è stata dedicata la massima attenzione al fine di assicurare l’accuratezza dei dati, tuttavia non si possono accettare responsabilità per eventuali errori od omissioni, nonché...
